d) Gelijkstroommeting

Zorg dat de max. toelaatbare ingangswaarden in geen geval worden overschreden.
Stroommetingen zijn alleen toegestaan in stroomcircuits tot max. 500 V. Schakel het
meetcircuit altijd stroomloos voordat u het meetapparaat aansluit, het meetbereik
verandert of de meting beëindigt.

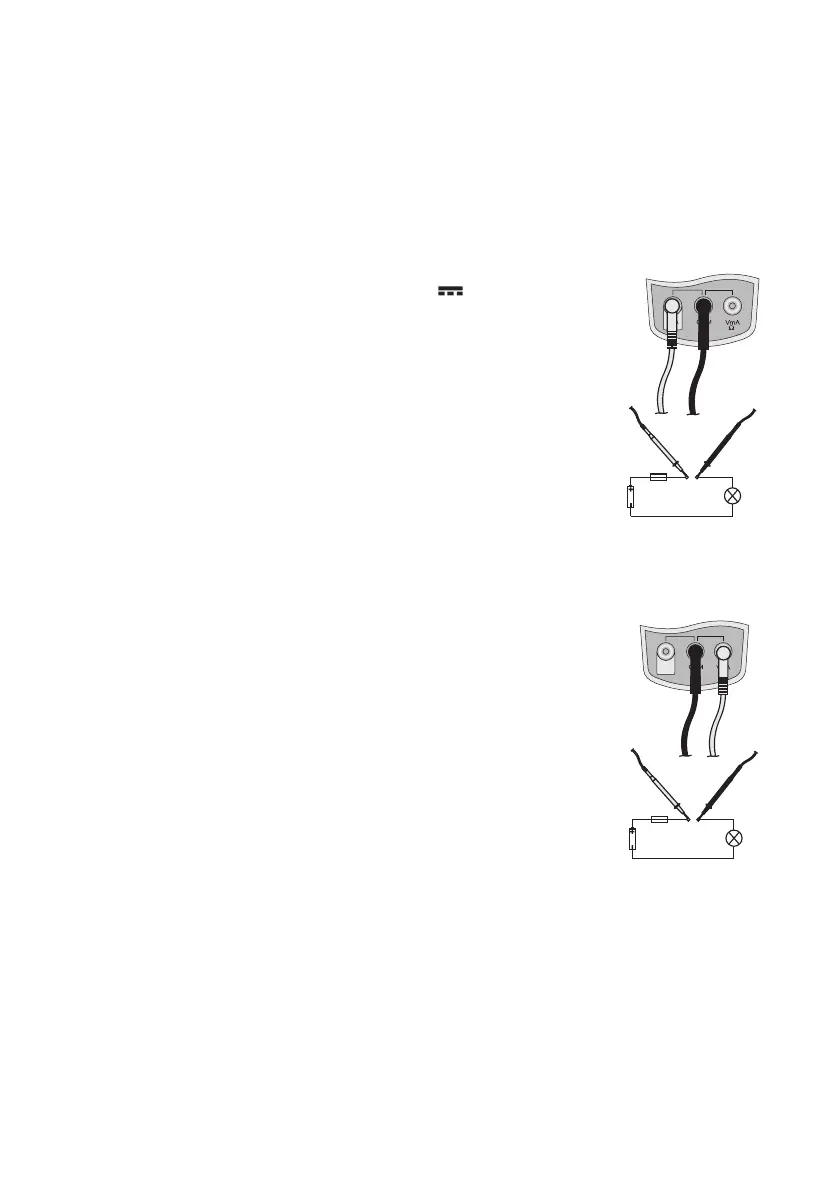

Voor het meten van gelijkstromen tot 5A (DC) gaat u als
volgt te werk:
- Kies met de draaischakelaar het meetbereik 5A .
- Sluit de zwarte meetdraad aan op de COM-bus (8) en de rode meet-
draad op de 5A-bus (7).
- Voer een nulinstelling uit.
- Denk om een correcte polariteit (rood = + / zwart = -) en verbind de
beide meetpennen in serie met het meetobject (batterij, schakeling
enz.).
- Bij een omgekeerde polariteit slaat de wijzer naar links uit; onderbreek
direct de meting en draai de meetstiften om.
- Lees de meetwaarde af op de schaal “DCA”.
Voor het meten van gelijkstromen tot <250 mA (DC) gaat u
als volgt te werk:
- Voor de meting in het mA/µA-bereik kiest u het overeenkomstige
meetbereik (niet 5A).
- Sluit de zwarte meetdraad aan op de COM-bus (8) en de rode meet-
draad op de mA-bus (9).
- Voer een nulinstelling uit.
- Denk om een correcte polariteit (rood = + / zwart = -) en verbind de
beide meetpennen in serie met het meetobject (batterij, schakeling
enz.).
- Bij een omgekeerde polariteit slaat de wijzer naar links uit; onderbreek
direct de meting en draai de meetstiften om.
- Lees de meetwaarde af op de schaal “DCA”.
5A
