62
g) Dempingsmeting in dBm
De multimeter VC-2020 maakt een absolute “dB”-meting mogelijk in schakelingen met een impedantie
van 600 ohm. De meting gebeurt in het “V~”-bereik. 0dB = 1mW.
Voor het meten gaat u als volgt te werk:
- Kies met de draaischakelaar het meetbereik 10V .

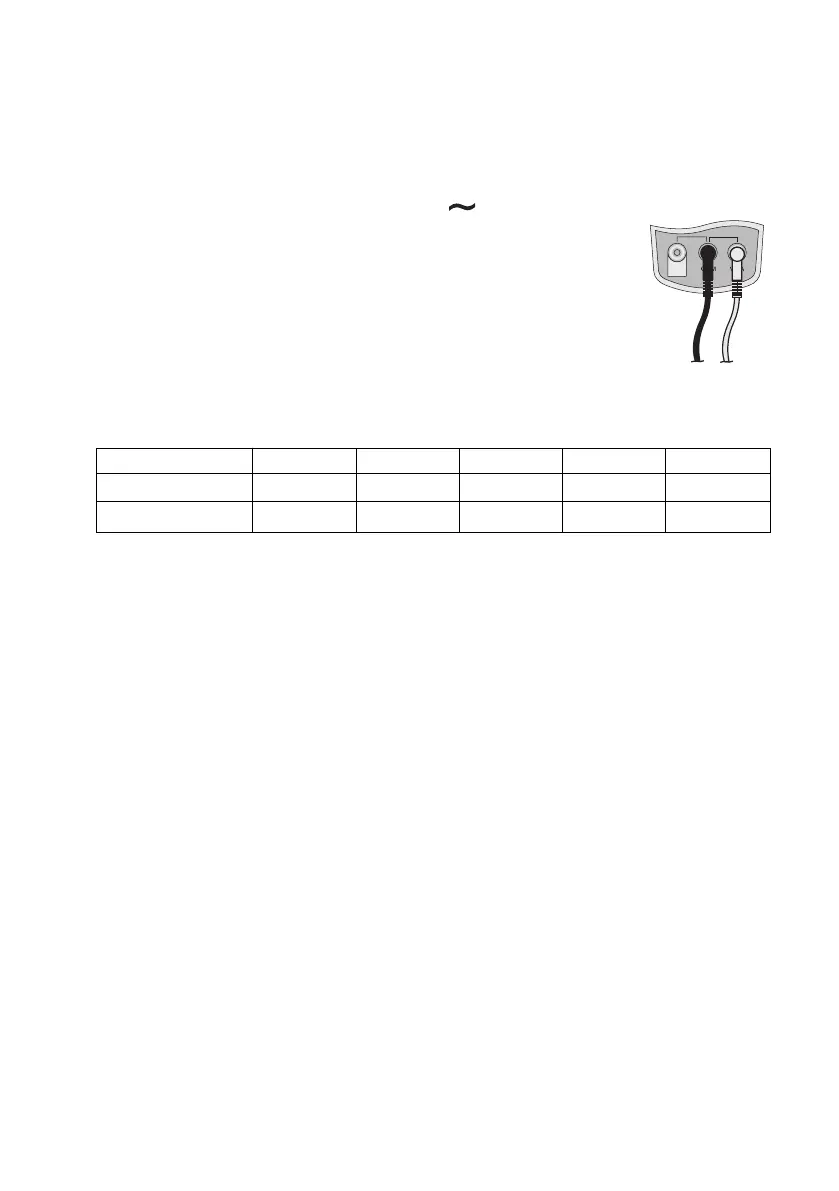

- Sluit de zwarte meetdraad aan op de COM-bus (8) en de rode meet-
draad op de V-bus (9).
- Voer een nulinstelling uit.
- Maak nu met de beide meetstiften contact met het meetobject (gene-
rator, schakeling, enz.).
- Lees de meetwaarde af op de schaal “dB”.
De dB-schaal komt overeen met het 10V-meetbereik.
Indien een ander meetbereik wordt gekozen, dan moet een correctiefactor worden meegerekend.
AC V-bereik 2,5 V 10 V 50 V 250 V 500 V
Correctiefactor -12dB 0dB +14dB +28dB +34dB
Weergavebereik (dB) -22 ~ +10 -10 ~ +22 +4 ~ +24 +18 ~ +50 +24 ~ +56
Indien signalen met gelijkspanningsaandeel gemeten moeten worden, dan moet een capaciteit van
>0,1nF in serie met de meetsnoeren worden geschakeld (ontkoppeling).
Reiniging en onderhoud
Algemeen
Om de nauwkeurigheid van de multimeter over een langere periode te kunnen garanderen, moet het
apparaat jaarlijks worden geijkt.
Het vervangen van batterijen en zekeringen vindt u verderop in de gebruiksaanwijzing.
Controleer regelmatig de technische veiligheid van het apparaat en de meetdraden,
bijv. op beschadiging van de behuizing of afknellen van de draden enz.
Gebruik het meetapparaat in geen geval in geopende toestand.
!LEVENSGEVAARLIJK!
