DEUTSCH
100

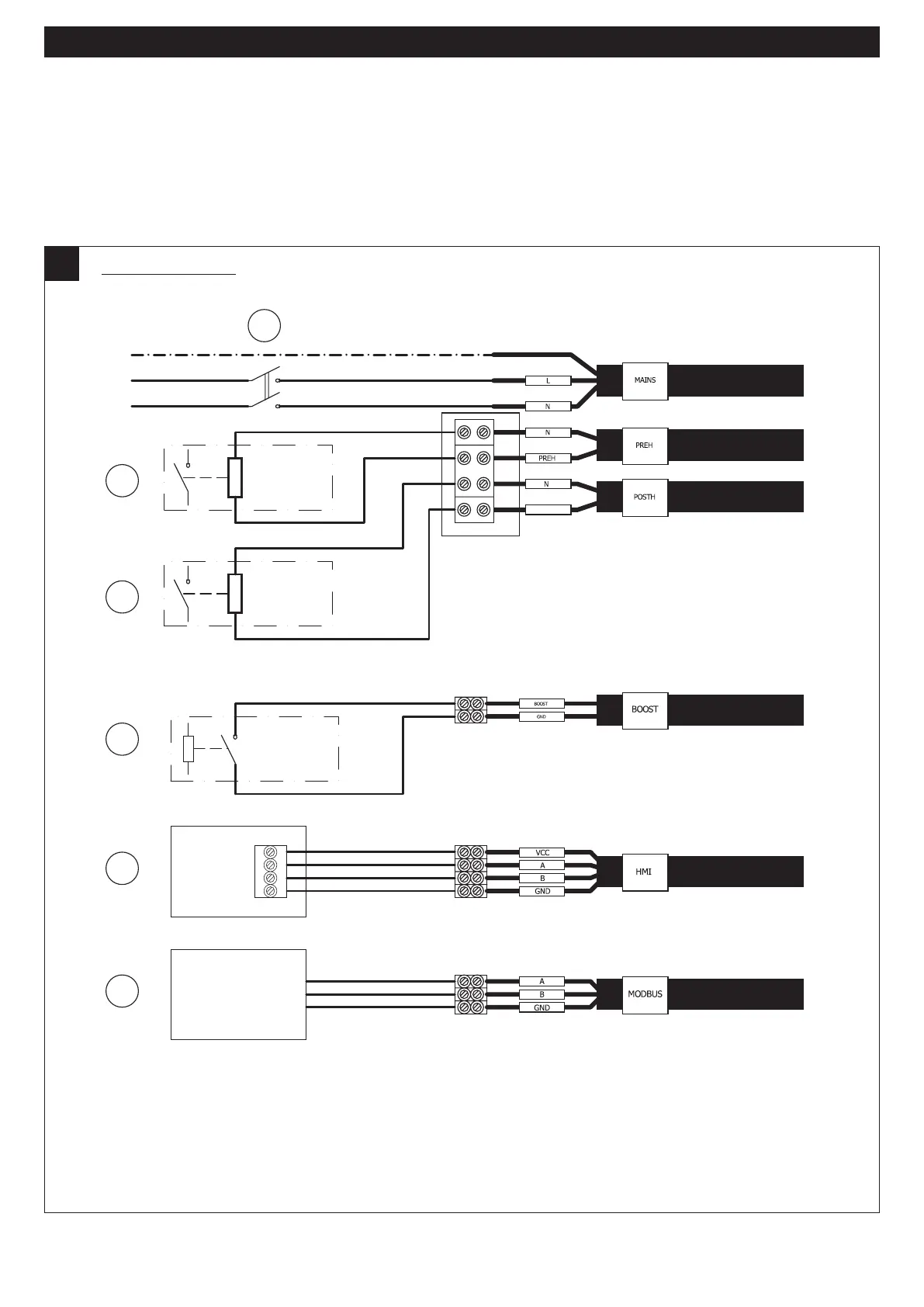

6.6 Schaltplan
ACHTUNG: Verwenden Sie zum Anschluss des HMI-Ferndisplays an die Maschine Kabel mit einem Querschnitt
zwischen 0,35 mm2 und 2,5 mm2. Maximale Länge 60 m. Da das Display-Verbindungskabel getrennt oder entfernt von
den Stromkabeln gehalten werden sollte, wenn es Probleme mit elektromagnetischen Interferenzen von anderen in der
Umgebung installierten Geräten gibt (die zu Fehlfunktionen führen des Displays) wird empfohlen, abgeschirmte Kabel zu
verwenden.
ACHTUNG: Verwenden Sie zum Anschließen der Produktstromversorgung ein Kabel mit einem Mindestquerschnitt von
3X0,75 mm2 H05VV-F.
STROMVERSORGUNG
220-240V
~50-60Hz
1. 2-poliger Netzschalter
2. Vorwärmer (ferngesteuerte Relaisspule 220-240Vac ~ 50/60Hz)
3. Nachheizung (ferngesteuerte Relaisspule 220-240Vac ~
50/60Hz)
4. Trockenkontakt (Fernschalter/Relais)
5. Ferngesteuerte HMI
6. Remote Modbus Master Unit
4
5
VCC
A
B
GND
6
L
N
1
PE
GNYE
BU
BN
BN
BU
2
220-240V
~50-60Hz
3
220-240V
~50/60Hz
BN
BU
POSTH
12
Farben code Kabel:
BK=schwarz
BU=blau
BN=braun
GNYE=gelb/grün
RD=rot
WH=weiß
YE=gelb
