Vortice VORT HR 300 NETI Instruction Booklet

中文
280

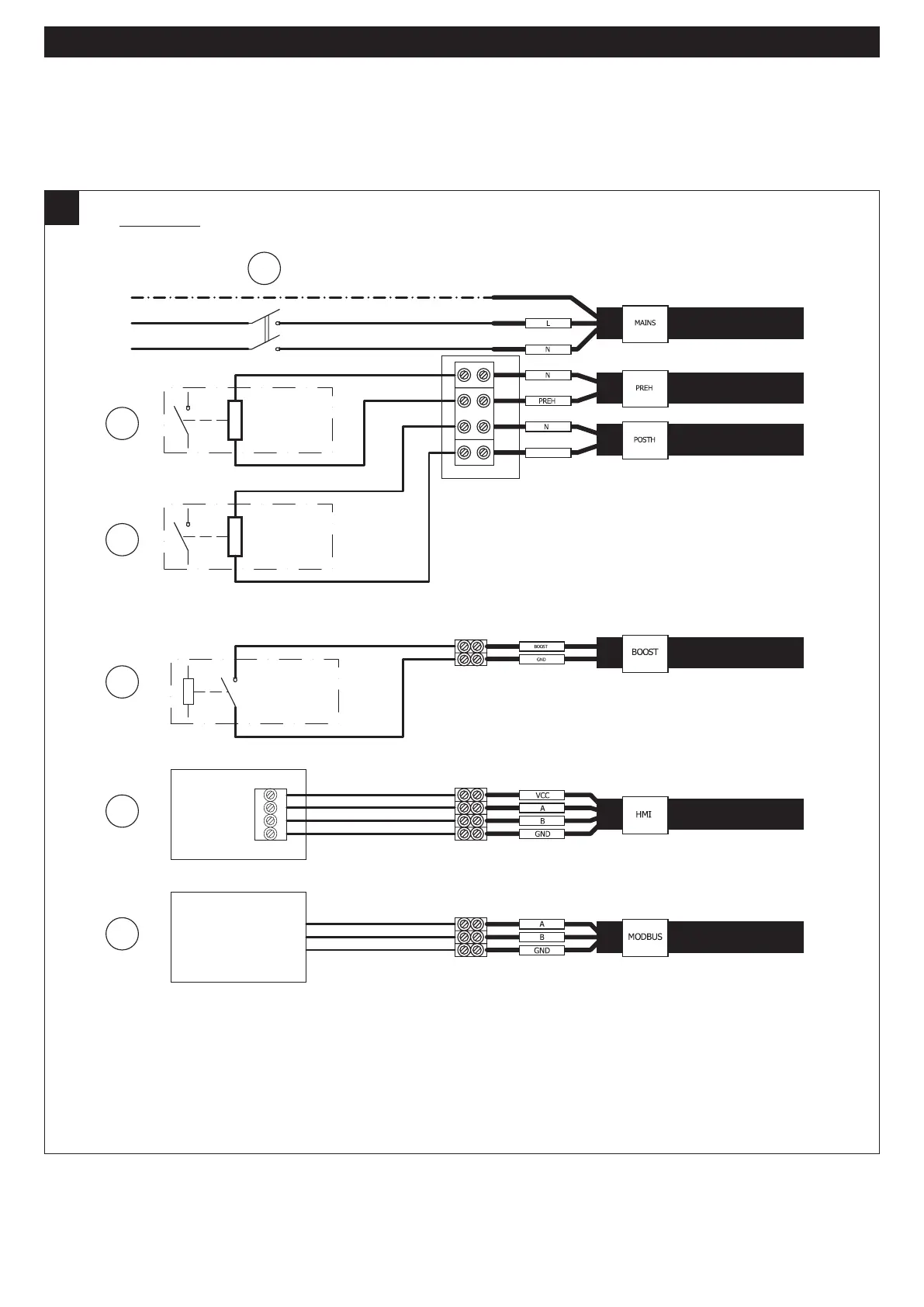

6.6 电气连接
小心：要将HMI远程显示器连接到机器，请使用截面介于0.35mm2和2.5mm2之间的电缆.最大长度60m。鉴于显示
器连接线应与电源线分开或远离，如果环境中安装的其他设备存在电磁干扰问题（导致显示器出现故障），建议使用屏蔽
线.
注意：要為產品供電，請使用最小截面為3X0.75mm2H05VV-F的電纜。
ALIMENTAZIONE
220-240V
~50-60Hz
1. 2極電源開關
2. 預熱器（遠程220-240Vac~50/60Hz繼電器線圈）
3. 後加熱器（遠程220-240Vac~50/60Hz繼電器線圈）
4. 幹接點（繼電器/遠程開關）
5. 遠程人機界面
6. Modbus主站單元
4
5
VCC
A
B
GND
6
L
N
1
PE
GNYE
BU
BN
BN
BU
2
220-240V
~50-60Hz
3
220-240V
~50/60Hz
BN
BU
POSTH
12
電纜顏色圖例：
BK=黑色
BU=藍色
BW=棕色
GNYE=黃/綠
DR=紅色
WH=白色
YE=黃色
