DEUTSCH
97
5 Aufbau und Ausstattung
Wichtigste Komponenten des Geräts:
• Außenverschalung bestehend aus einem Mantel aus Polypropylen-Schaumstoff
• Wärmeaustauscher aus Polystyrol, Typ Querströmung in Gegenstrom, wobei durch die spezielle Morphologie ein extrem
hoher Wärmeaustausch-Effizienzgrad gewährleistet wird; H-Modelle sind mit einem Enthalpietauscher ausgestattet, der
auch die in der Luft vorhandene Feuchtigkeit übertragen kann.
• 2 bürstenlose Motoren mit niedrigem Verbrauch und Drehzahlregelung 2 voreingestellte Geschwindigkeitsstufen.
• Steuerungselektronik zur Überwachung der Stromversorgung, der Steuerung und der Kontrolle des Geräts:
• Temperatursensoren (bypass e defrosting)
• Benutzerkonsole, in der Frontplatte des Geräts integriert;
• Fernbedienfeld (optional);
• 2 Filter G4 und M5;
Hinweis: Bei Passivhaus-konformen Systemen muss der im Frischluftansaugkanal und im Bypasskanal untergebrachte
G4-Filter durch F7-Filter ersetzt werden.

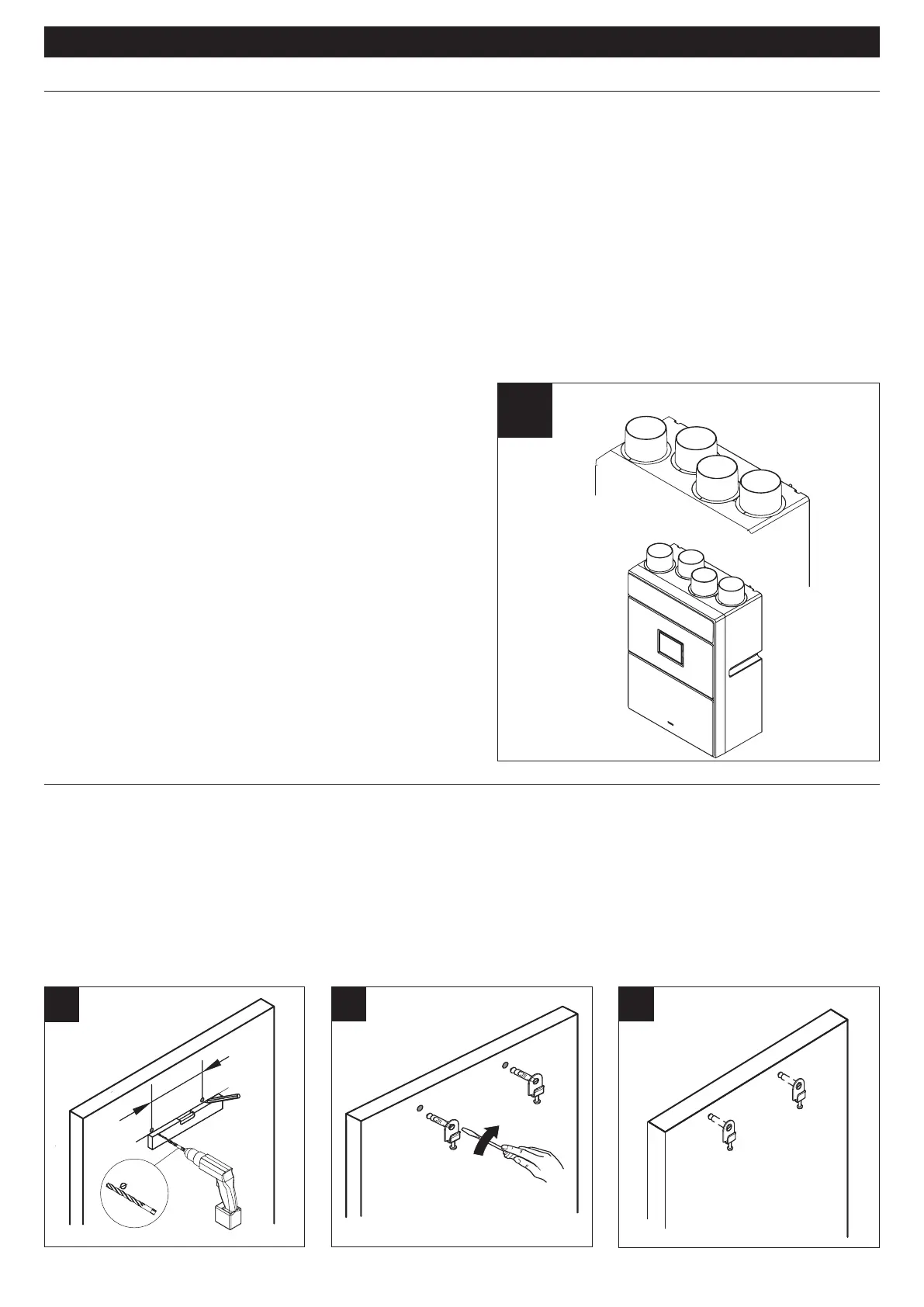

5.1 Funktion der Lüftungsstutzen (Abb.2)
A: Einleitung der sauberen Luft nach innen
B: Ansaugung der verbrauchten Luft aus dem Inneren
C: Frischlufteinsaugung von außen
D: Abführen der verbrauchten Luft nach außen
6 Installation
HINWEIS: Das Gerät ist nicht zur Installation im Freien geeignet.
Das Gerät muss nach den geltenden Sicherheitsvorschriften im jeweiligen Zielland sowie gemäß den Anweisungen in dieser
Anleitung installiert werden. Das Gerät muss auf einer Fläche oder an einer Wand im Wohngebäude installiert werden, die
strukturell geeignet ist, um sein Gewicht (max. 20 kg) zu tragen. Klebebänder sind zur korrekten Inbetriebnahme des Geräts
nicht zulässig. Der Anschluss der Lüftungsleitungen an die Maschine muss mithilfe entsprechender Werkzeuge erfolgen.
6.1 Montage
Das Gerät kann an der Wand montiert werden (fig.3,,,6,7)
3
4 5
A
B
C
D
2
