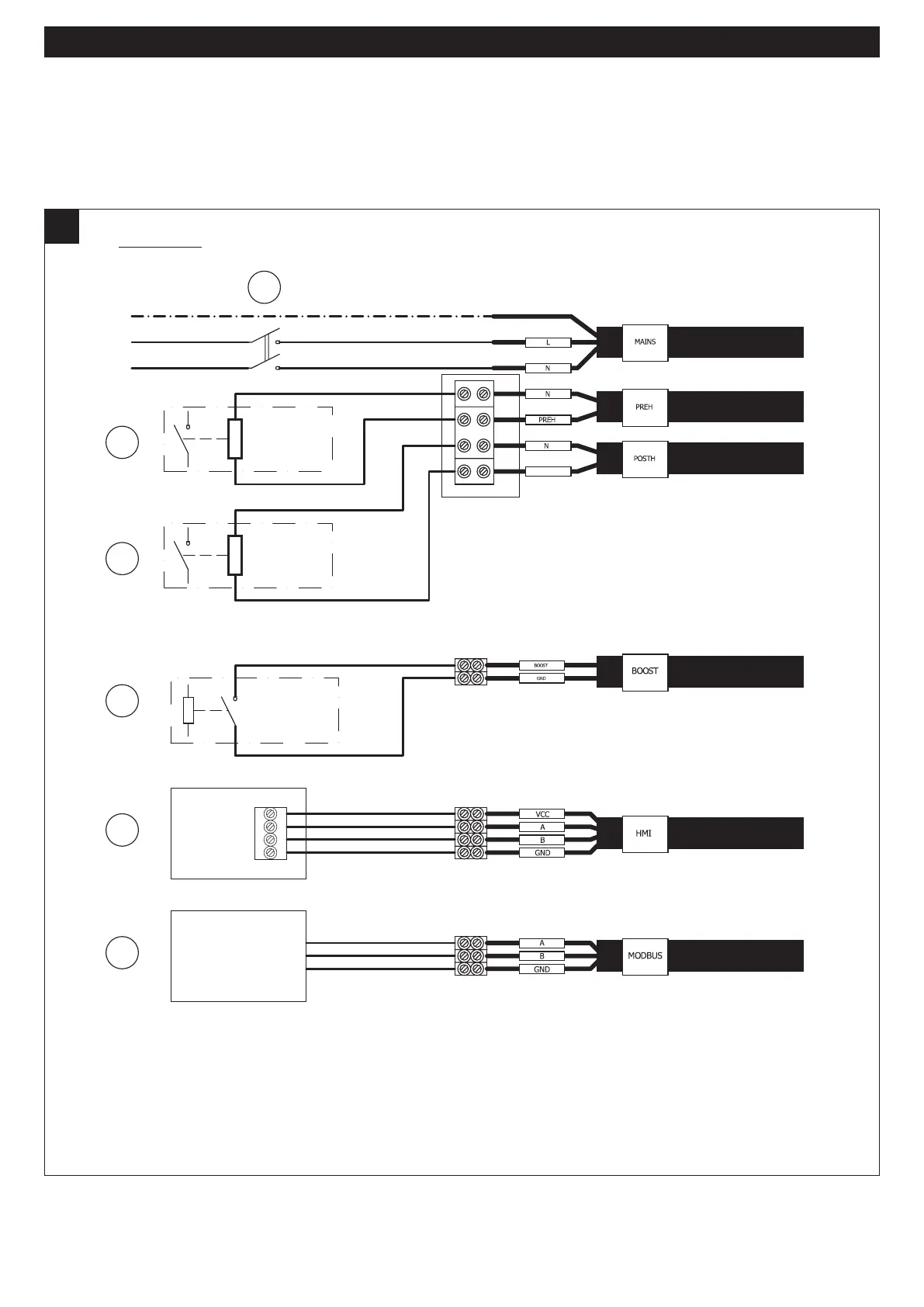

6.6 Elektromos csatlakozások
VIGYÁZAT: A HMI távoli kijelzőjének a géphez való csatlakoztatásához használjon 0,35 mm2 és 2,5 mm2 közötti
keresztmetszetű kábeleket. Max hossza 60 m. Tekintettel arra, hogy a kijelző csatlakozókábelét külön kell tartani, vagy
távol kell tartani a tápkábelektől, ha elektromágneses interferencia problémák lépnek fel a környezetbe telepített más
eszközökből (amelyek a kijelző meghibásodását okozzák), árnyékolt kábelek használata javasolt.
VIGYÁZAT: A termék tápellátásának csatlakoztatásához legalább 3X0,75 mm2 H05VV-F keresztmetszet kábelt használjon.
BETÁPLÁLÁS
220-240V
~50-60Hz
1. 2 pólusú hálózati lekapcsoló
2.
3.
4. Tiszta érintkezés (lekapcsoló/távoli relé)
5. Távoli HMI
6. Távoli master Modbus egység
4
5
VCC
A
B
GND
6
L
N
1
PE
GNYE
BU
BN
BN
BU
2
220-240V
~50-60Hz
3
220-240V
~50/60Hz
BN
BU
POSTH
12
A kábel színének jelmagyarázata:
BK= fekete
BU= kék
BN= barna
GNYE= sárga/zöld
RD= piros
WH= fehér
YE= sárga
