PORTUGUÊS
157
5 Estrutura e fornecimento
As partes principais que compõem o aparelho são:
• um chassi externo composto por um invólucro de espuma de polipropileno e um painel estético frontal.
• o permutador de calor, em poliestireno, do tipo com fluxos cruzados em contracorrente, cuja morfologia particular garante
uma eficiência de permuta térmica extremamente elevada; os modelos H são equipados com um trocador de entalpia,
que também é capaz de transferir a umidade presente no ar.
• Os dois motores, do tipo sem escovas, de baixo consumo e com duas velocidades predefinidas.
• a eletrónica de gestão, que supervisiona a alimentação, o comando e o controlo do aparelho:
• sensores de temperatura (derivação e degelo)
• painel do utilizador, inserido no painel frontal do aparelho;
• painel remoto (opcional);
• dois filtros G4 e M5;
Nota: Para as instalações conformes ao padrão construtivo “Passivhaus” será necessário substituir o filtro M5 alojado no
canal de aspiração do ar externo por filtros F7.

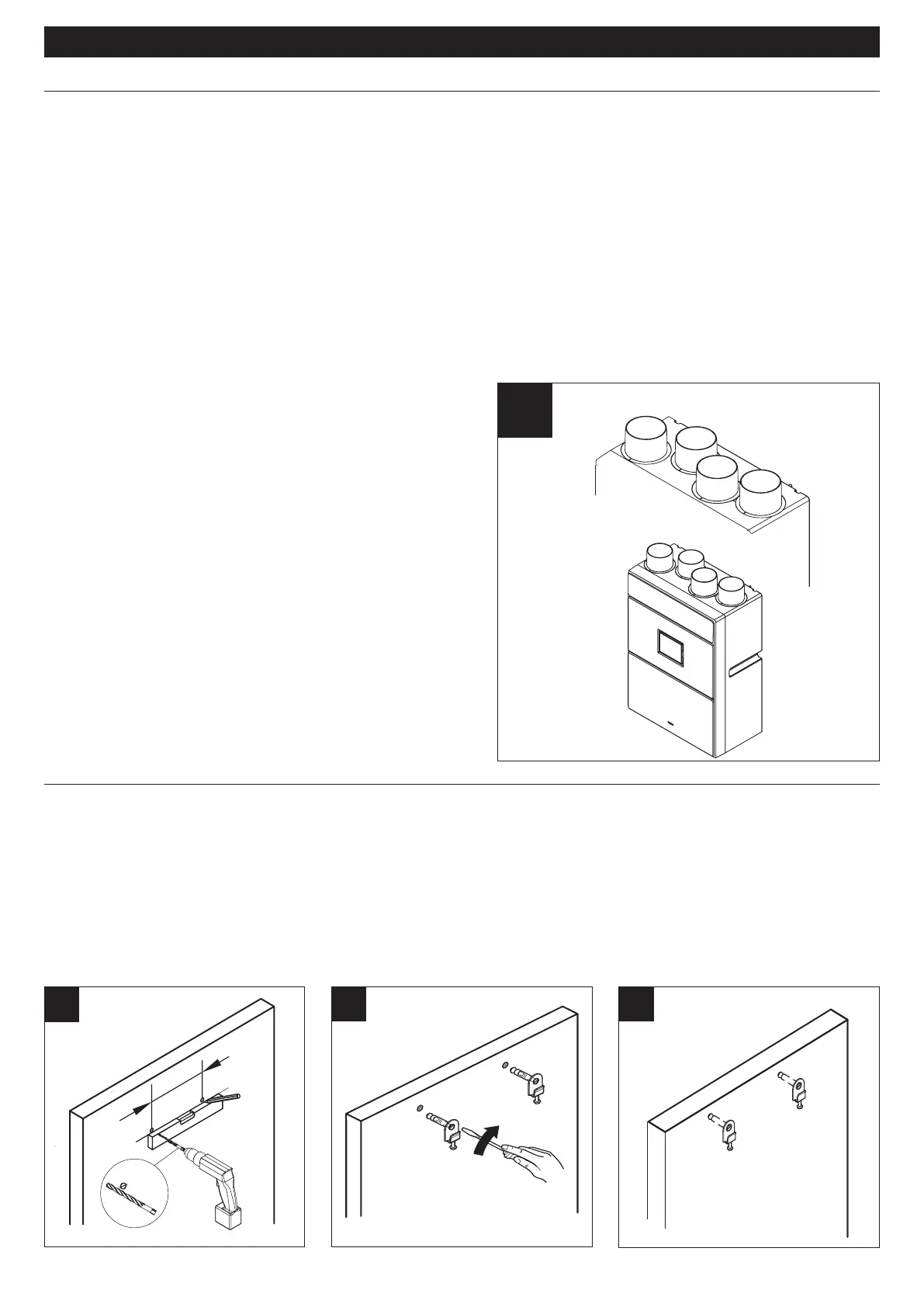

5.1 Significado dos bocais de passagem do ar (fig.2)
A: Entrada de ar limpo
B: Aspiração de ar viciado do interior
C: Aspiração de ar fresco do exterior
D:Expulsão do ar viciado para o exterior
6 Instalação
Importante: O aparelho não deve ser instalado externamente.
O aparelho deve ser instalado em plena observância das normas de segurança vigentes no país de destino, bem como
das instruções deste folheto informativo. O aparelho deve ser instalado sobre uma superfície ou em uma parede interna
da residência, estruturalmente adequadas para suportar o respetivo peso (20 kg máx.). O aparelho não pode ser instalado
com o auxílio de materiais adesivos; a ligação das condutas de aeração da máquina deve ser feita com ferramentas
adequadas.
6.1 Montagem
O aparelho pode ser instalado em paredes (fig.3,,,6,7)
3
4 5
A
B
C
D
2
