ITALIANO
8
Accertarsi che l’apparecchio sia in bolla, al fine di garantirne il perfetto funzionamento.
I condotti utilizzati per le canalizzazioni devono essere delle corrette dimensioni.
I condotti da e verso l’esterno devono essere isolati termicamente e non soggetti a
vibrazioni.
Le tubazioni di aspirazione e mandata, di diametro nominale pari a 125 mm devono
essere fissati alle corrispondenti bocche dell’apparecchio mediante fascette o altri
sistemi di tenuta adeguati.
Se lo scarico o l’ingresso dell’aria avviene dal tetto è obbligatorio l’utilizzo di un
opportuno dispositivo inteso ad evitare la formazione di condensa e l’entrata di acqua
piovana.

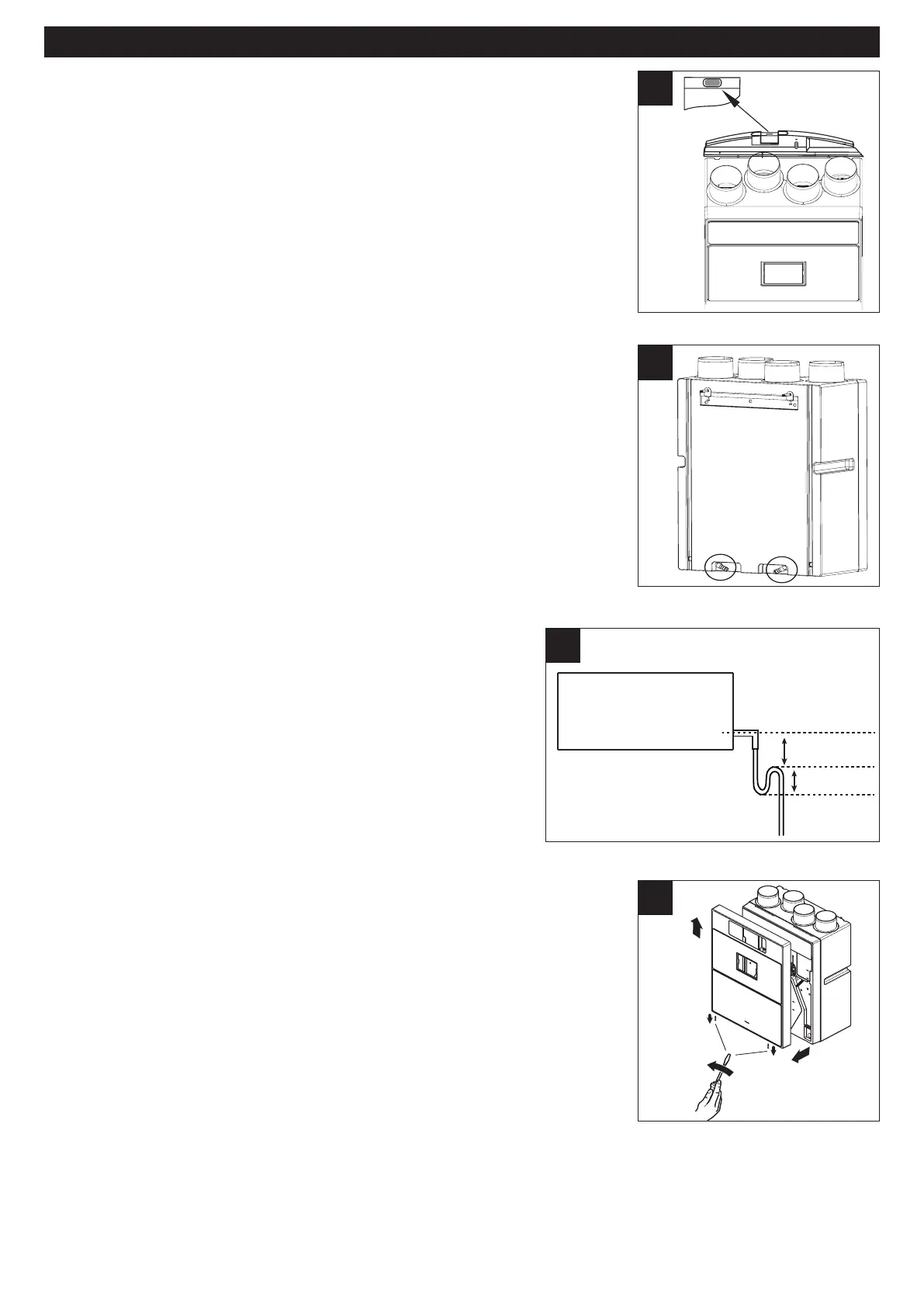

6.2 Scarico condensa
Nel corso del normale funzionamento, sul fondo dell’apparecchio si raccoglie
condensa, all’interno di una doppia vaschetta che ha due scarichi verso l’esterno. I
punti di connessione sono posti sulla parte bassa del retro dell’apparecchio. Lo scarico
della condensa può essere realizzato connettendo agli scarichi due tubi flessibili, di
diametro interno pari a 16 mm circa.
Per impedire la formazione di bolle d’aria occorre montare entrambi i sifoni (non in
dotazione) Indicazioni importanti:
• funzionamento invernale: alta probabilità di formazione condensa; è obbligatoria la
connessione dei tubi di scarico, con sifone. (fig.8 pos.A)
• funzionamento estivo: probabilità di formazione condensa; è consigliata la
connessione dei tubi di scarico, con sifone. (fig.8 pos.B)
Tagliare diagonalmente la parte terminale del tubo.
Nota bene: è’ necessario realizzare il sifone rispettando le quote
indicate in fig.9; diversamente non è garantito il regolare funzionamento
dell’apparecchio.
Lo scarico della condensa può anche essere realizzato sfruttando il
sistema di fognatura della casa.
6.3 Accessibilità
L’apparecchio è facilmente accessibile grazie allo sportello frontale, (fig.10) per
eventuali interventi di servizio/manutenzione.
(Vedi anche paragrafo “Manutenzione /pulizia”).
6.4 Connessione delle tubazioni
I raccordi dell’apparecchio hanno diametro nominale pari a 125 mm. Alle bocche
dell’apparecchio possono essere collegati tubi rigidi o flessibili.
ATTENZIONE: Per impianti conformi passivhaus sarà necessario installare dei
silenziatori su tutte e 4 le bocchette di aerazione.
7
A
B
8
h > 50 mm ∆
≥ 60 mm
9
1
3
2
10
