ESPAÑOL
130

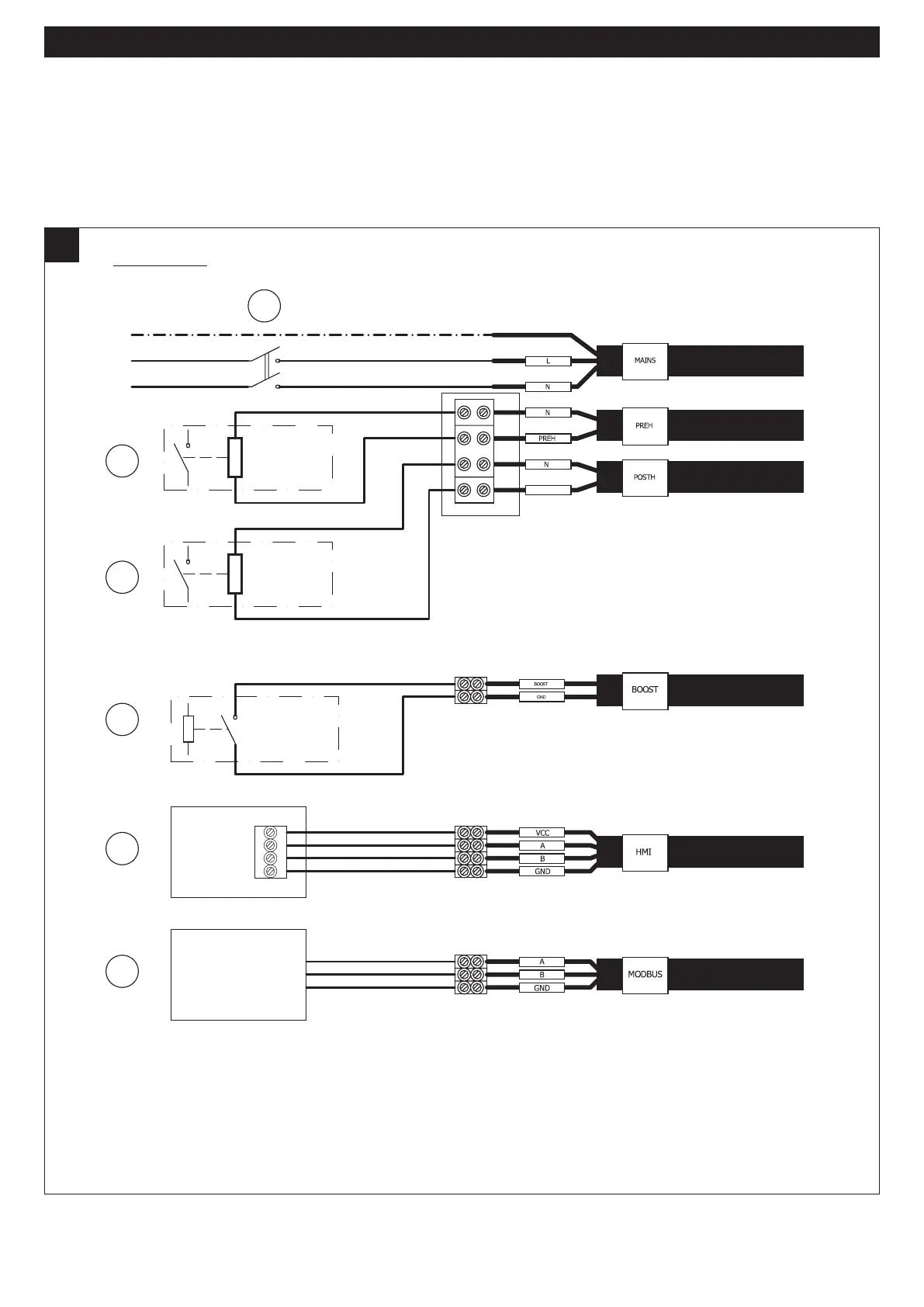

6.6 Conexiones eléctricas
PRECAUCIÓN: Para conectar la pantalla remota HMI a la máquina, utilice cables con una sección entre 0,35 mm2 y 2,5
mm2. Longitud máxima 60 m. Dado que el cable de conexión de la pantalla debe mantenerse separado o alejado de los
cables de alimentación, si hay problemas de interferencias electromagnéticas de otros dispositivos instalados en el entorno
(que provocan un mal funcionamiento de la pantalla), se recomienda utilizar cables blindados.
PRECAUCIÓN: Para conectar la fuente de alimentación del producto, use un cable con una sección mínima de 3X0.75
mm2 H05VV-F.
ALIMENTACIÓN
220-240V
~50-60Hz
1. interruptor de red de 2 polos
2. Precalentador (remoto bobina relé 220-240Vac ~50/60Hz)
3. Post-calentador (bobina de relé remota 220-240Vac ~50/60Hz)
4. Contacto limpio (relé/interruptor remoto)
5. control remoto HMI
6. Unidad master Modbus remota.
4
5
VCC
A
B
GND
6
L
N
1
PE
GNYE
BU
BN
BN
BU
2
220-240V
~50-60Hz
3
220-240V
~50/60Hz
BN
BU
POSTH
12
Leyenda del color del cable:
BK=negro
BU=azul
BN=marrón
GNYE=amarillo / verde
RD=rojo
WH=blanco
YE=amarillo
