PORTUGUÊS
159
6.3 Acessibilidade
O aparelho é facilmente acessível graças à porta frontal (Fig. 10) para facilitar
eventuais intervenções de serviço/manutenção.
(Consulte também o parágrafo “Manutenção/limpeza”).
6.4 Ligação da tubulação
Os encaixes do aparelho têm um diâmetro nominal equivalente a 125 mm. Tubos
rígidos ou flexíveis podem ser conectados às saídas do aparelho.
ATENÇÃO: Para as instalações conformes ao padrão construtivo “Passivhaus” será
necessário instalar silenciadores em todas as 4 saídas de aeração.

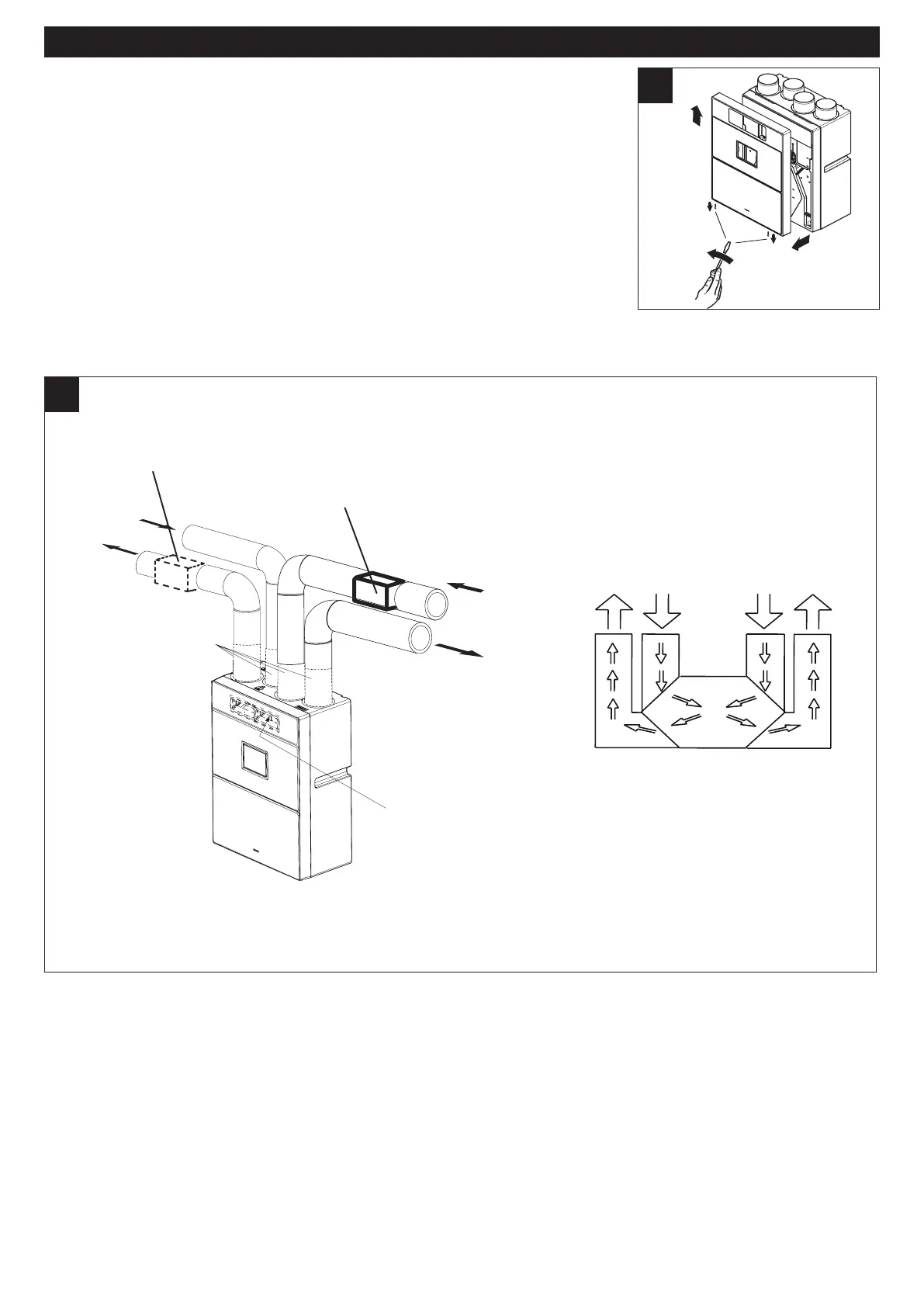

6.5 Esquema de funcionamento do sistema
Unidade de pré-aquecimento 1,2 kW
Unidade de pós-aquecimento
ASPIRAÇÃO
DE AR FRESCO
EXTERNO
ASPIRAÇÃO
DE AR FRESCO
EXTERNO
( Unidade
de
pré-aquecimento
)
(
Unidade
de
pós-aquecimento
)
FLUXO DE AR VICIADO
PARA O EXTERIOR
FLUXO
DE AR VICIADO
PARA
O EXTERIOR
EXTRAÇÃO
DO AR VICIADO
DA CASA
EXTRAÇÃO
DO AR VICIADO
DA CASA
FLUXO
DE AR FRESCO
PARA A CASA
FLUXO
DE AR FRESCO
PARA A CASA
Silenciadores
Filtro F7 para conformidade
com PASSIVHAUS
11
1
3
2
10
