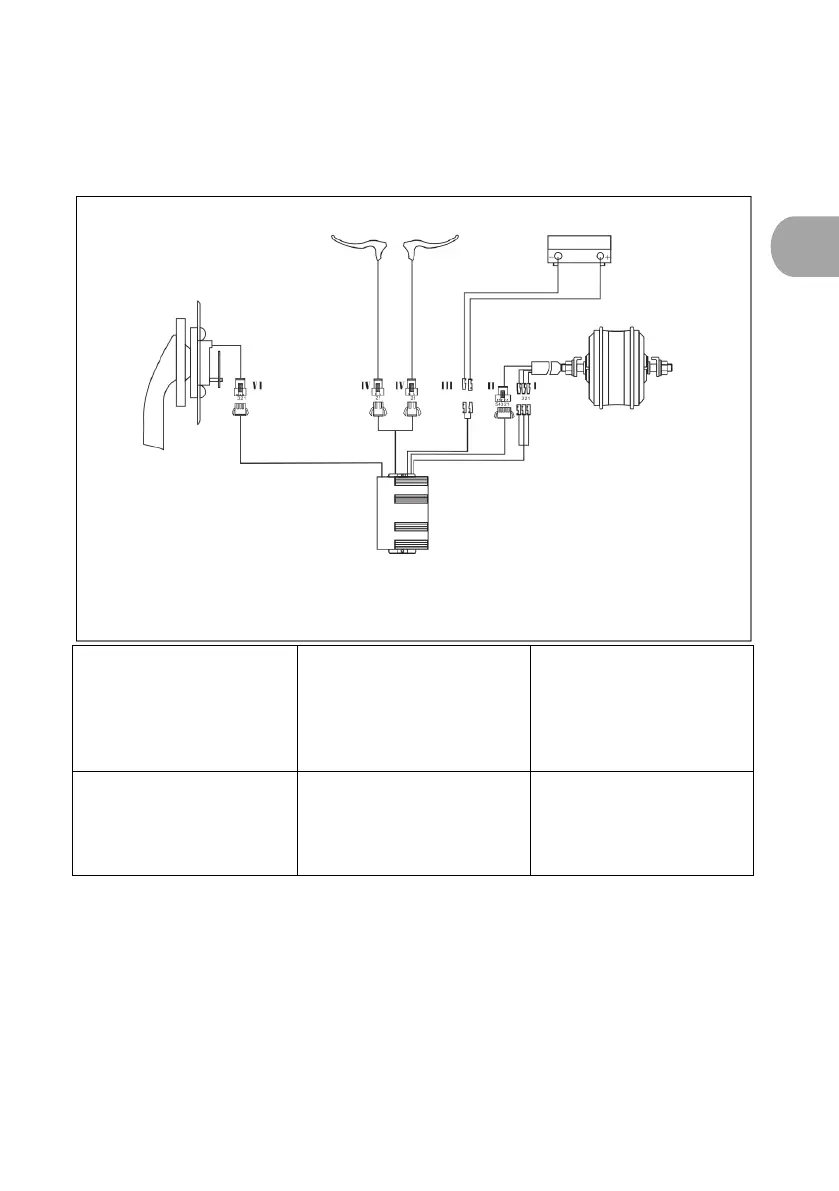

G. Schaltpläne und Spezifikationen
Wir behalten uns das Recht vor, das Produkt ohne Vorankündigung zu
ändern. Wenden Sie sich für weitere Informationen an Ihren Händler.
I. 3-phasiges
Motorkabel
1. Grün (Motor HA)
2. Gelb (Motor HB)
3. Blau (Motor HC)
II. Motor
1. Rot (+5V)
2. Gelb (Motor H3)
3. Grün (Motor H2)
4. Blau (Motor H1)
5. Schwarz (Erde)
III. Stromkabel
1. Rot (+24V)
2. Schwarz (Erde)
IV. Bremshebelzug
1. Blau (Erde)
2. Rot (Signal des
Bremshebels)
V. Kabel
Geschwindigkeitssensor
1. Blau (Signal)
2. Rot (+5V)
3. Schwarz (Erde)
Bremse
Links
Rechts
Akku
Motor
Bürstenloser Controller
Schwarz
Rot
