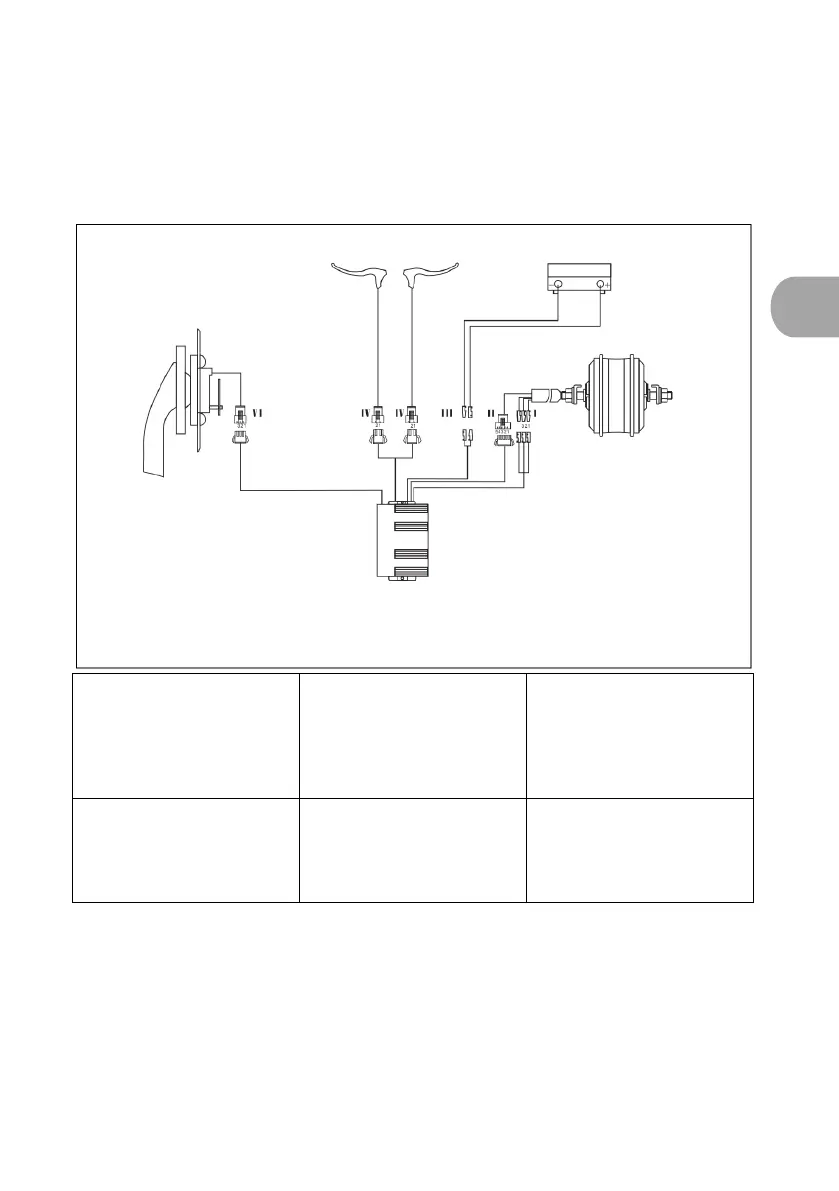

G. Diagrama eléctrico y especificaciones
Nos reservamos el derecho a modificar este producto sin aviso previo.
Para solicitar cualquier información adicional, contacte con su
distribuidor.
I. Cable motor 3 fases
1. Verde (motor HA)
2. Amarillo (motor HB)
3. Azul (motor HC)
II. Motor
1. Rojo (+5 V)
2. Amarillo (motor H3)
3. Verde (motor H2)
4. Azul (motor H1)
5. Negro (tierra)
III. Cable de
alimentación
1. Rojo (24 V)
2. Negro (tierra)
IV. Cable palanca de
freno
1. Azul (tierra)
2. Rojo (señal de palanca
frenos)
V. Cable sensor de
velocidad
1. Azul (señal)
2. Rojo (+5 V)
3. Negro (tierra)
Freno
Izquierdo
Derecho
Batería
Motor
Controlador sin escobillas
Negro
Rojo
