wayscral TAKEAWAY E-50 - Elektrisch Schema en Specificaties

231
NL

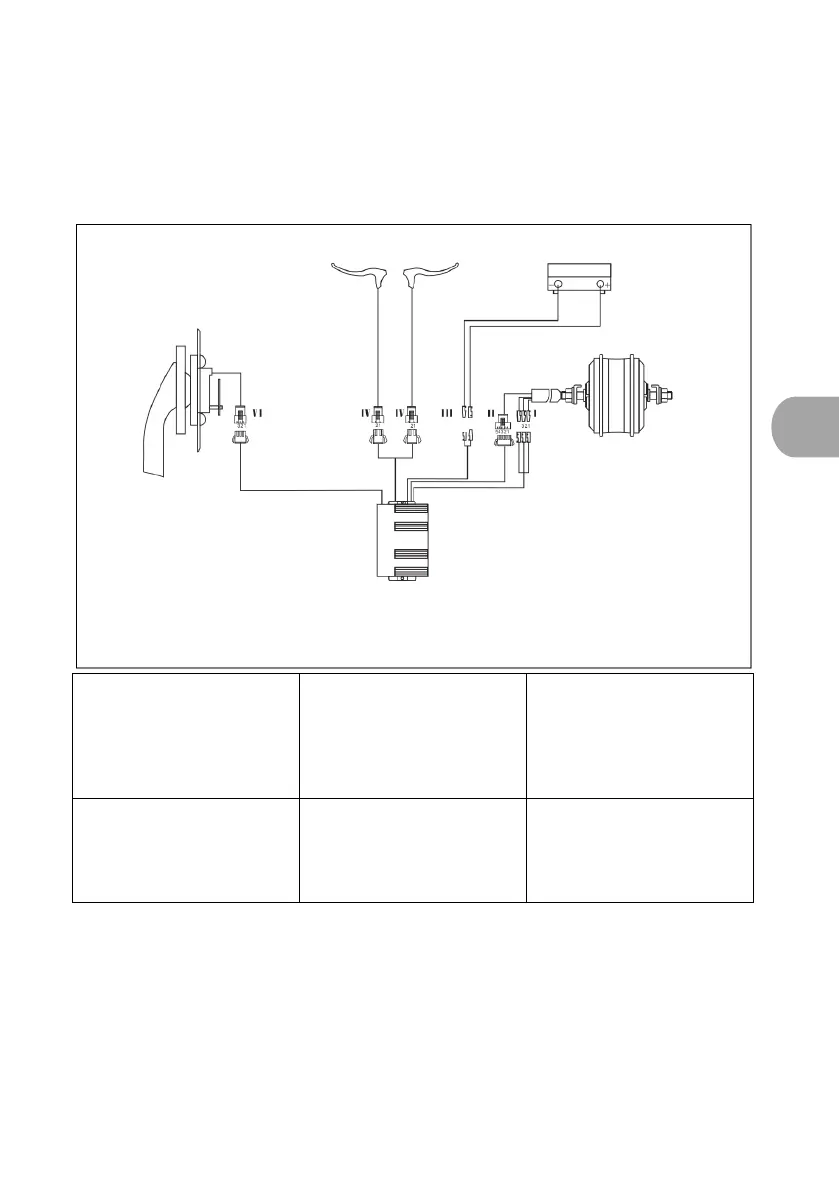

G. Elektrisch schema en specificaties
Wij behouden ons het recht voor dit product zonder voorafgaande
kennisgeving te wijzigen. Voor meer informatie kunt u contact
opnemen met uw verkoper.
I. 3-fasige motorkabel
1. Groen (HA motor)
2. Geel (HB motor)
3. Blauw (HC motor)
II. Motor
1. Rood (+5V)
2. Geel (H3 motor)
3. Groen (H2 motor)
4. Blauw (H1 motor)
5. Zwart (aarde)
III. Snoer
1. Rood (24V)
2. Zwart (aarde)
IV. Kabel remhendel
1. Blauw (aarde)
2. Rood (signaal
remhendel)
V. Kabel
snelheidssensor
1. Blauw (signaal)
2. Rood (+5V)
3. Zwart (aarde)
Rem
Links
Rechts
Accu
Motor
Borstelloze controller
Zwart
Rood
