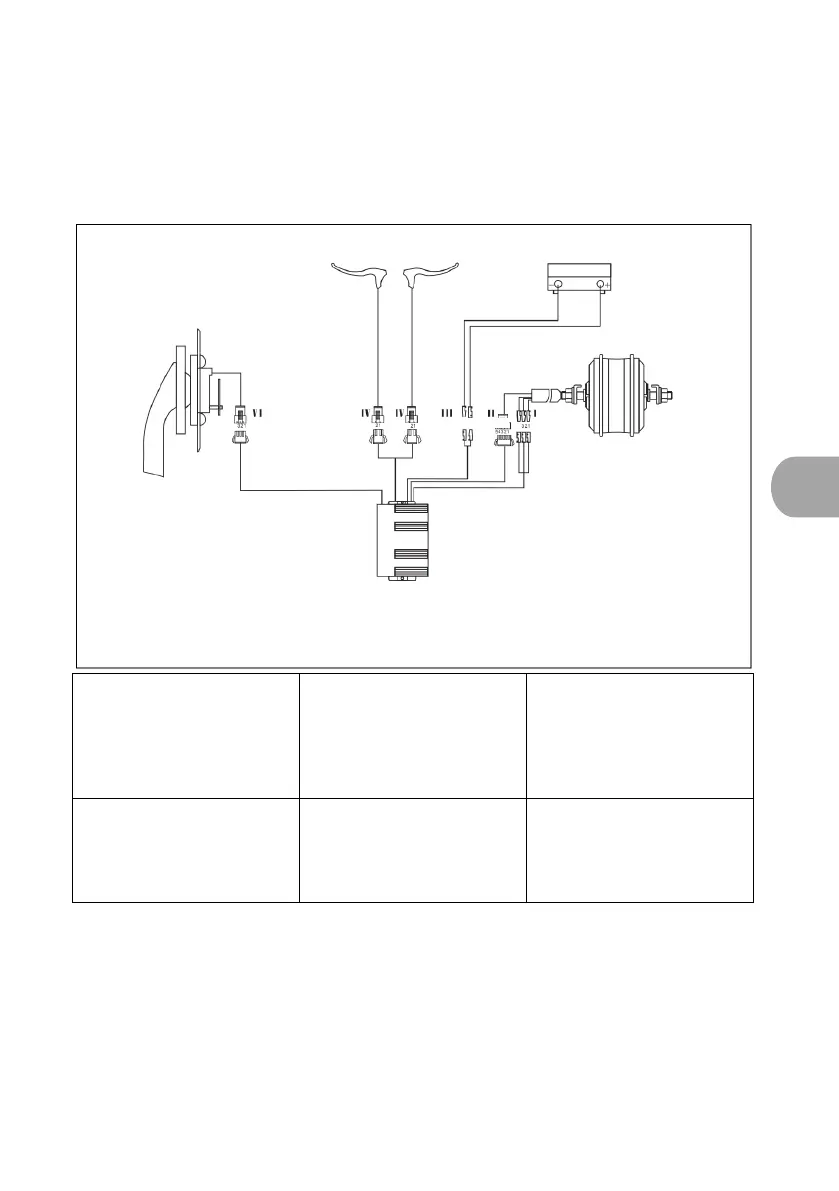

G. Schemat elektryczny i specyfikacje techniczne
Zastrzegamy sobie prawo do modyfikacji tego produktu bez
uprzedzenia. Aby uzyskać więcej informacji, należy skontaktować się
z dystrybutorem.
I. Kabel silnikowi 3-
fazowy
1. Zielony (silnik HA)
2. Żółty (silnik HB)
3. Niebieski (silnik HC)
II. Silnik
1. Czerwony (+5 V)
2. Żółty (silnik H3)
3. Zielony (silnik H2)
4. Niebieski (silnik H1)
5. Czarny (uziemienie)
III. Przewód zasilający
1. Czerwony (24 V)
2. Czarny (uziemienie)
IV. Linka dźwigni
hamulca
1. Niebieski (uziemienie)
2. Czerwony (sygnał
dźwigni hamulca)
V. Przewód czujnika
prędkości
1. Niebieski (sygnał)
2. Czerwony (+5 V)
3. Czarny (uziemienie)
Hamulec
Lewy
Prawy
Bateria
Silnik
Sterownik bezszczotkowy
Czarny
Czerwony
