WBOX Technologies WBXRN080P8E User Manual

117

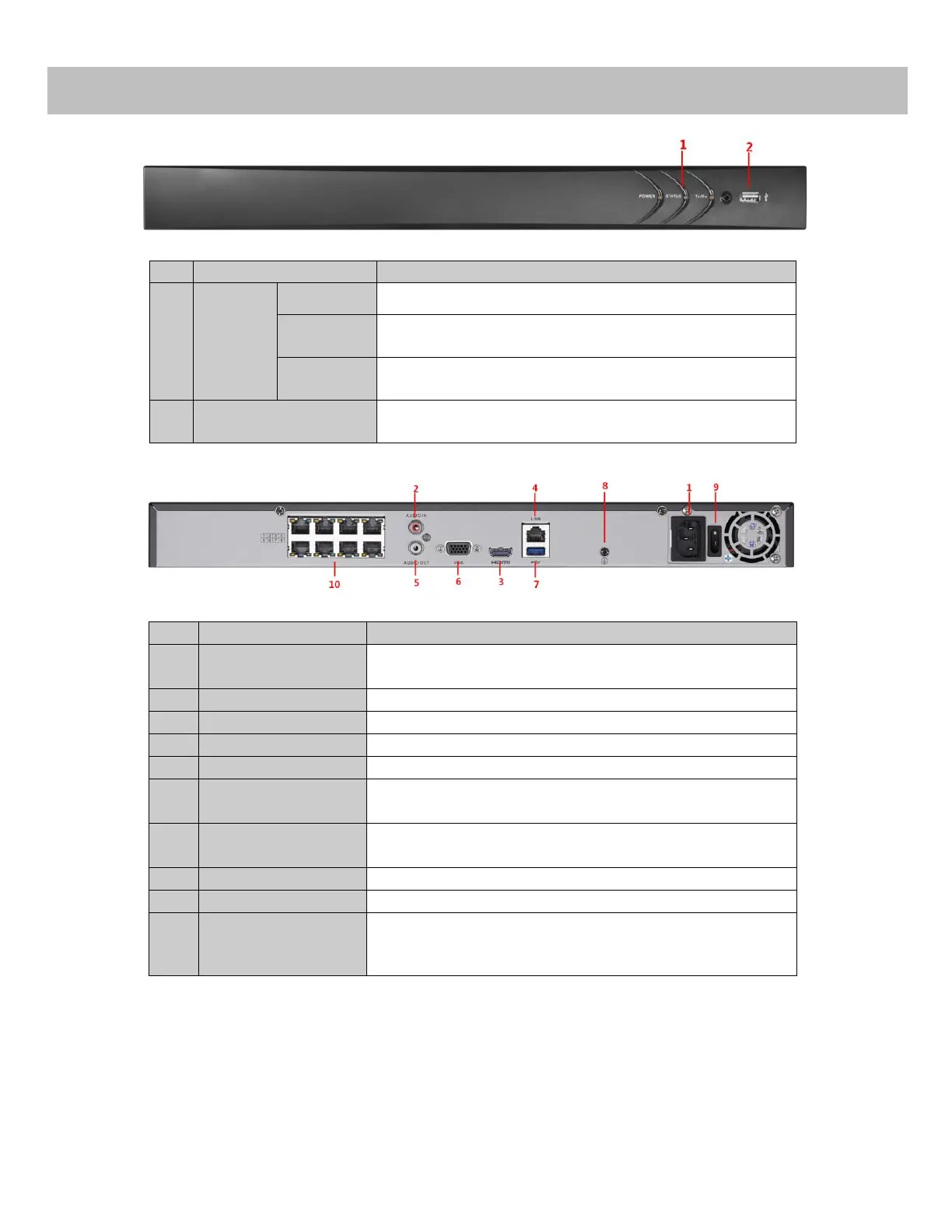

Osaluettelo
Nro
Nimi
Kuvaus
1
Tilan
osoitin
Virta
Keltainen merkkivalo palaa, kun järjestelmä on käynnissä.
Tila
Punainen tilan merkkivalo vilkkuu, kun tietoja luetaan
kiintolevyltä tai kun tietoja kirjoitetaan kiintolevylle.
Tx/Rx
Keltainen Tx/Rx-merkkivalo vilkkuu, kun verkkoyhteys
toimii oikein.
2
USB-liitäntä
USB-portit (Universal Serial Bus) lisälaitteille, kuten USB-
hiirelle ja USB-kiintolevyasemalle (HDD).
Nro
Kohde
Kuvaus
1
Virtalähde
48 V DC:n virtalähde 4-kanavaiselle NVR:lle ja AC 100~240
V 8- ja 16-kanavaiselle NVR:lle.
2
Äänitulo
RCA-liitin äänituloa varten.
3
HDMI-liitäntä
HDMI-liitin videolähtöä varten.
4
LAN-verkkoliitäntä
1 10 /100 /1000 Mb/s itsemukautuva Ethernet-liitäntä
5
Äänilähtö
RCA-liitin äänilähtöä varten.
6
VGA-liitäntä
DB9-liitin VGA-lähtöä varten. Näytön paikallinen videolähtö
ja valikko.
7
USB-liitäntä
USB-portit (Universal Serial Bus) lisälaitteille, kuten USB-
hiirelle ja USB-kiintolevyasemalle (HDD).
8
Maadoitus
Maadoitus (yhdistettävä, kun NVR käynnistyy).
9
Virtakytkin
Kytkin laitteen käynnistämiseen/sammuttamiseen.
10
PoE-toiminnolla
varustetut
verkkoliitännät
Verkkoliitännät kameroille ja virtalähteeksi Ethernetin
kautta.
