WBOX Technologies WBXRN080P8E User Manual

224

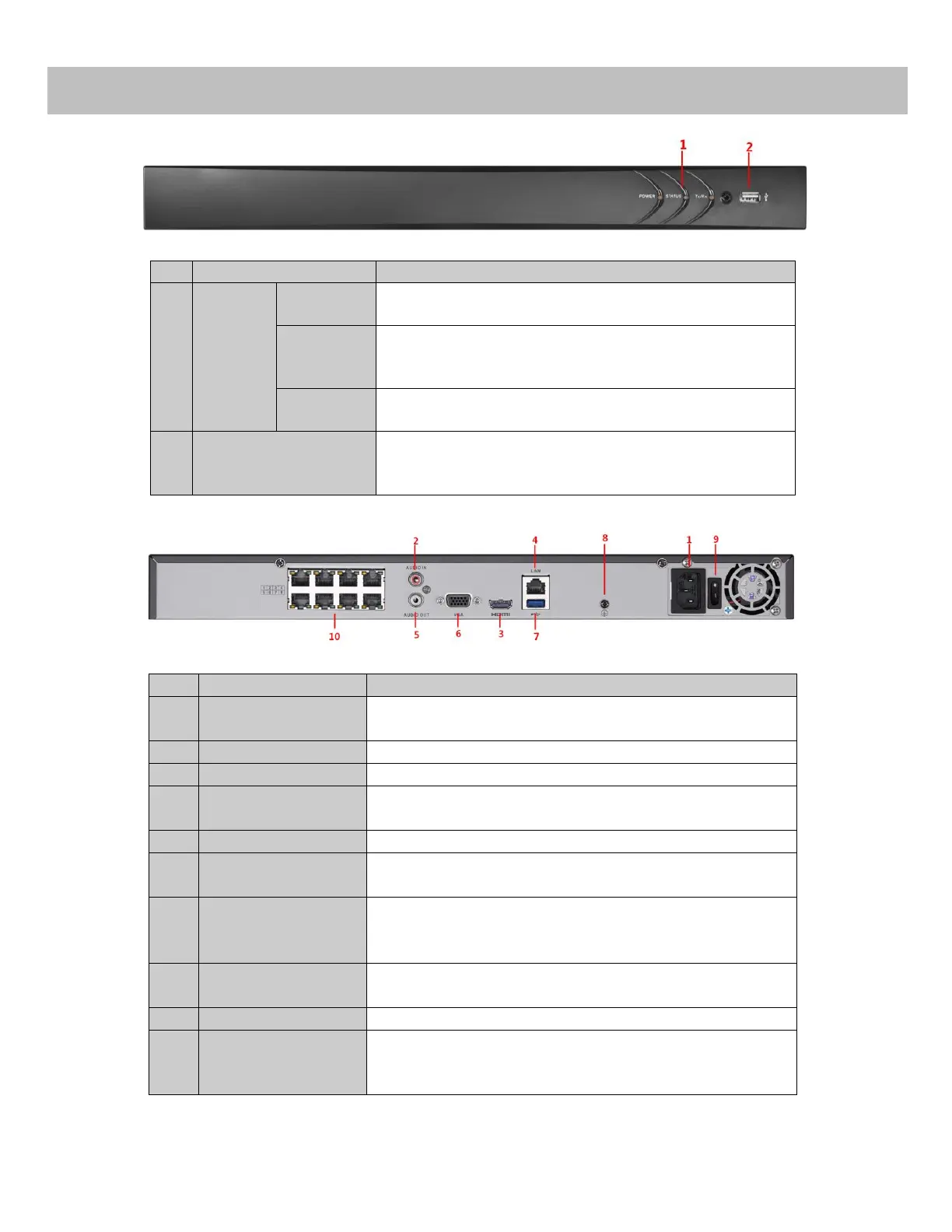

Opis wyglądu
Nr
Nazwa
Opis
1
Wskaźnik
stanu
Zasilanie
Wskaźnik zasilania świeci się na żółto, gdy system jest
uruchomiony.
Status
(Stan)
Wskaźnik stanu miga na czerwono podczas operacji
odczytu danych lub zapisu danych na dysku twardym.
Tx/Rx
Wskaźnik Tx/Rx miga na żółto, gdy połączenie sieciowe
działa prawidłowo.
2
Interfejs USB
Porty uniwersalnej magistrali szeregowej (Universal Serial
Bus – USB), służące do podłączania dodatkowych
urządzeń, takich jak myszy USB i dyski twarde USB.
Nr
Pozycja
Opis
1
Zasilanie
Zasilacz 48 V DC do 4-kanałowych rejestratorów NVR oraz
AC 100~240 V do 8- i 16-kanałowych rejestratorów NVR.
2
Wejście audio
Złącze RCA dla wejścia audio.
3
Interfejs HDMI
Złącze wyjścia wideo HDMI.
4
Interfejs sieci LAN
1 interfejs Ethernet 10/100/1000 Mb/s z automatycznym
przełączaniem
5
Wyjście audio
Złącze RCA dla wyjścia audio.
6
Interfejs VGA
Złącze DB9 dla wyjścia VGA. Wyświetlanie lokalnego
wyjścia wideo i menu.
7
Interfejs USB
Porty uniwersalnej magistrali szeregowej (Universal Serial
Bus – USB), służące do podłączania dodatkowych urządzeń,
takich jak myszy USB i dyski twarde USB.
8
Uziemienie
Uziemienie (musi być podłączone w momencie włączania
rejestratora).
9
Wyłącznik zasilania
Przełącznik do włączania/wyłączania urządzenia.
10
Interfejsy sieciowe z
wbudowaną funkcją
PoE
Interfejsy sieciowe do podłączania kamer i zasilania przez
Ethernet.

WBOX Technologies WBXRN080P8E Specifications

General

Brand	WBOX Technologies
Model	WBXRN080P8E
Category	DVR
Language	English
