WBOX Technologies WBXRN080P8E User Manual

267

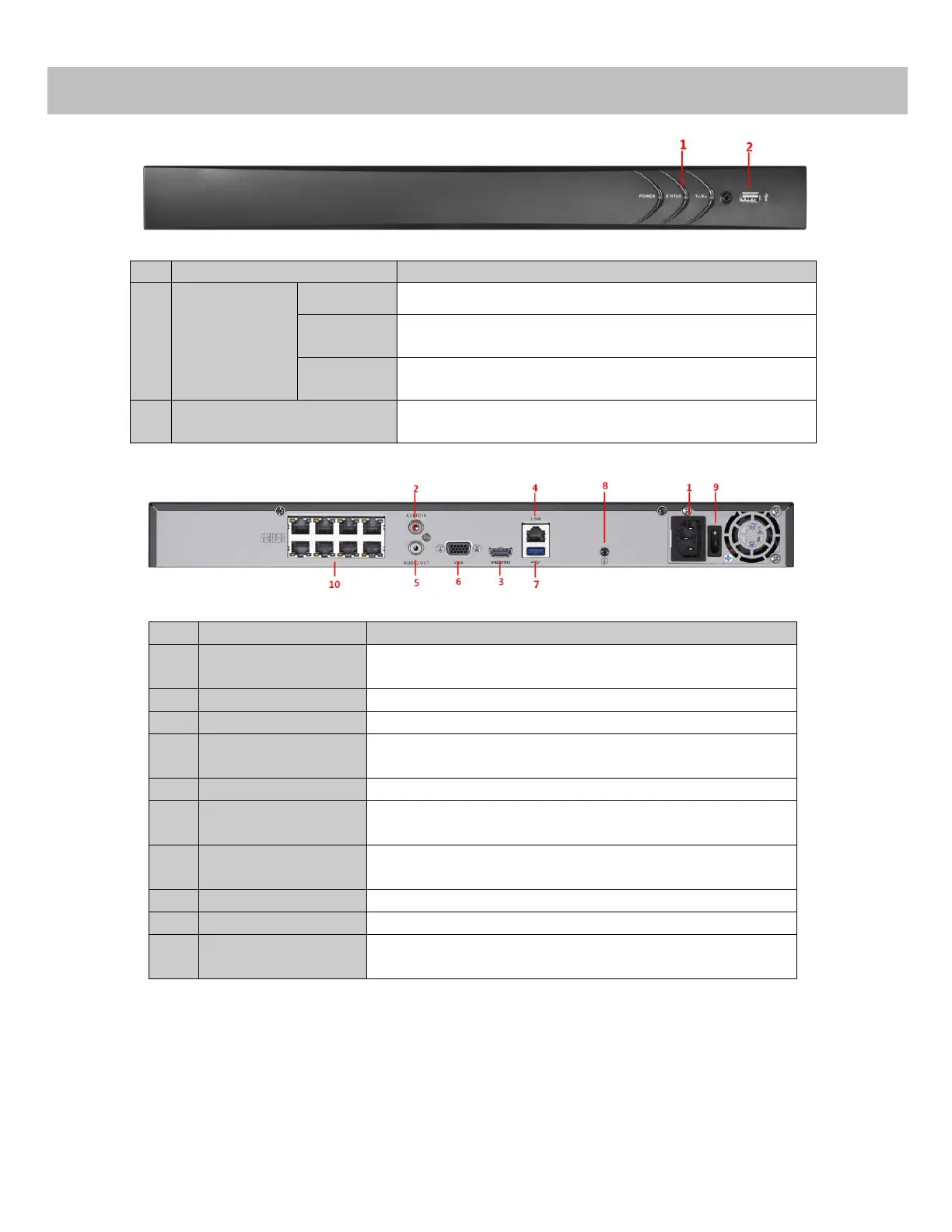

Produktillustration
Nr
Namn
Beskrivning
1
Statusindikator
Ström
Strömindikatorn lyser gult när systemet är i drift.
Status
Statusindikatorn blinkar rött när data läses från eller
skrivs till hårddisken.
Tx/Rx
Indikatorn Tx/Rx blinkar gult när nätverksanslutningen
fungerar korrekt.
2
USB-gränssnitt
USB-portar (Universal Serial Bus) för anslutning av fler
enheter som USB-mus eller USB-hårddisk (HDD).
Nr
Post
Beskrivning
1
Strömförsörjning
48 V DC strömförsörjning för 4-kanalers NVR och 100~240
V AC för 8- och 16-kanalers NVR.
2
Ljudingång
RCA-anslutning för ljudingång.
3
HDMI-gränssnitt
HDMI-videoutgångsanslutning.
4
LAN-
nätverksgränssnitt
1 10 /100 /1 000 Mbit/s anpassningsbart Ethernet-
gränssnitt
5
Ljudutgång
RCA-anslutning för ljudutgång.
6
VGA-gränssnitt
DB9-anslutning för VGA-utgång. Lokal videoutgång och
meny för skärm.
7
USB-gränssnitt
USB-portar (Universal Serial Bus) för anslutning av fler
enheter som USB-mus eller USB-hårddisk (HDD).
8
Jord
Jord (måste anslutas när NVR startar upp).
9
Strömbrytare
För att sätta på/stänga av enheten.
10
Nätverksgränssnitt
med PoE-funktion
Nätverksgränssnitt för kameror och för att förse enheten
med ström via Ethernet.

WBOX Technologies WBXRN080P8E Specifications

General

Brand	WBOX Technologies
Model	WBXRN080P8E
Category	DVR
Language	English
