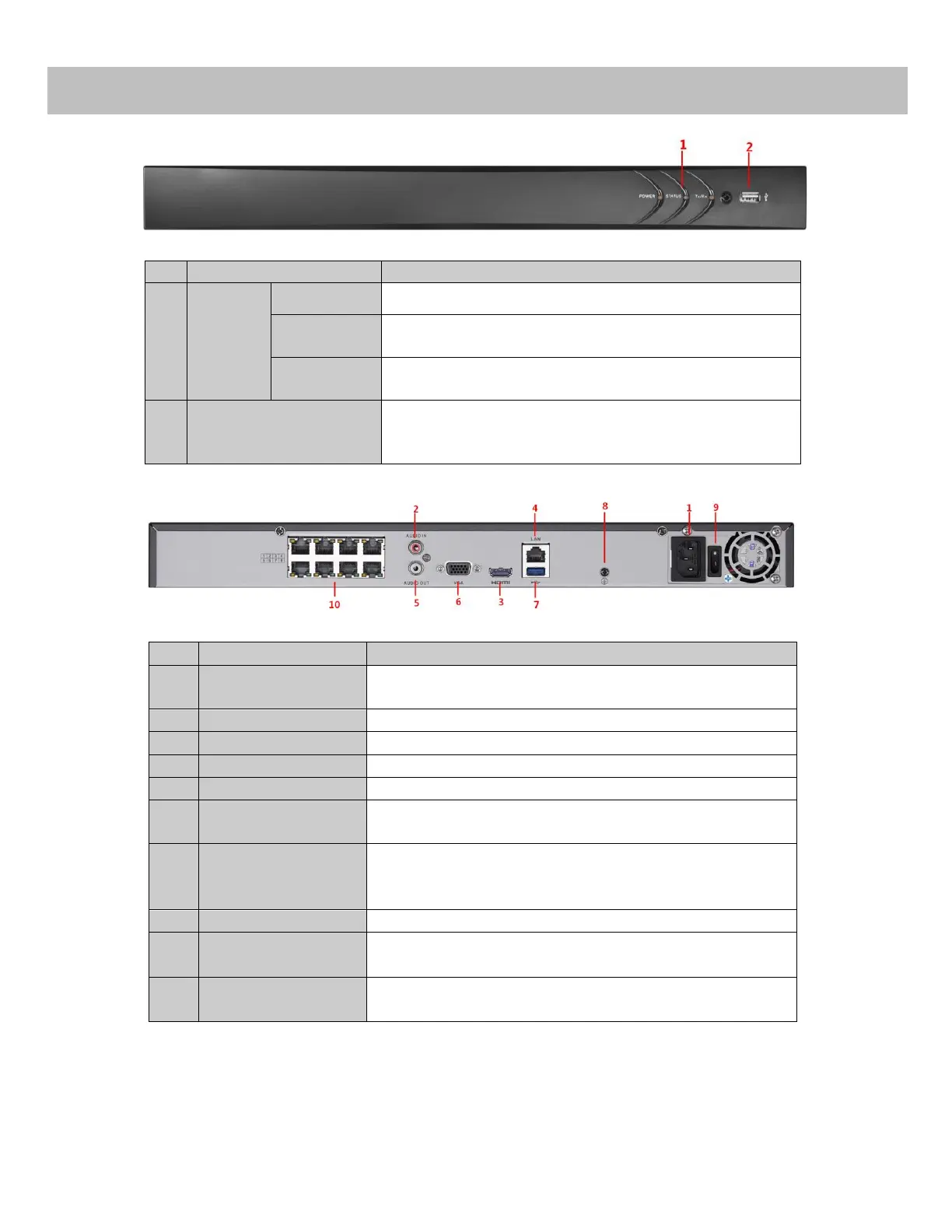

WBOX Technologies WBXRN080P8E User Manual

139
Aspect
N°
Nom
Description
1
Voyant
d'état
Alimentation
Jaune lorsque le système est en marche.
État
Le voyant d'état clignote en rouge lorsque des données
sont en cours de lecture ou d’écriture sur le disque dur.
Tx/Rx
Le voyant TX/RX clignote en jaune lorsque la connexion
réseau fonctionne correctement.
2
Interface USB
Ports USB (Universal Serial Bus) permettant de connecter
des périphériques supplémentaires tels qu’une souris
USB et un disque dur USB.
N°
Élement
Description
1
Alimentation
Alimentation 48 Vcc pour NVR 4 canaux et 100~240 Vca
pour NVR 8 et 16 canaux
2
Entrée audio
Connecteur d'entrée audio RCA.
3
Interface HDMI
Connecteur de sortie vidéo HDMI.
4
Interface LAN
1 interface Ethernet auto-adaptative 10 /100 /1000 Mbps
5
Sortie audio
Connecteur de sortie audio RCA.
6
Interface VGA
Connecteur DB9 pour sortie VGA. Affichage de la sortie
vidéo locale et du menu.
7
Interface USB
Ports USB (Universal Serial Bus) permettant de connecter
des périphériques supplémentaires tels qu’une souris USB
et un disque dur USB.
8
Terre
Terre (doit être connectée au démarrage de l’enregistreur)
9
Interrupteur
marche-arrêt
Mise sous tension/hors tension.
10
Interfaces réseau
avec fonction PoE
Interfaces réseau pour caméras et assurant l'alimentation
via le réseau Ethernet.
