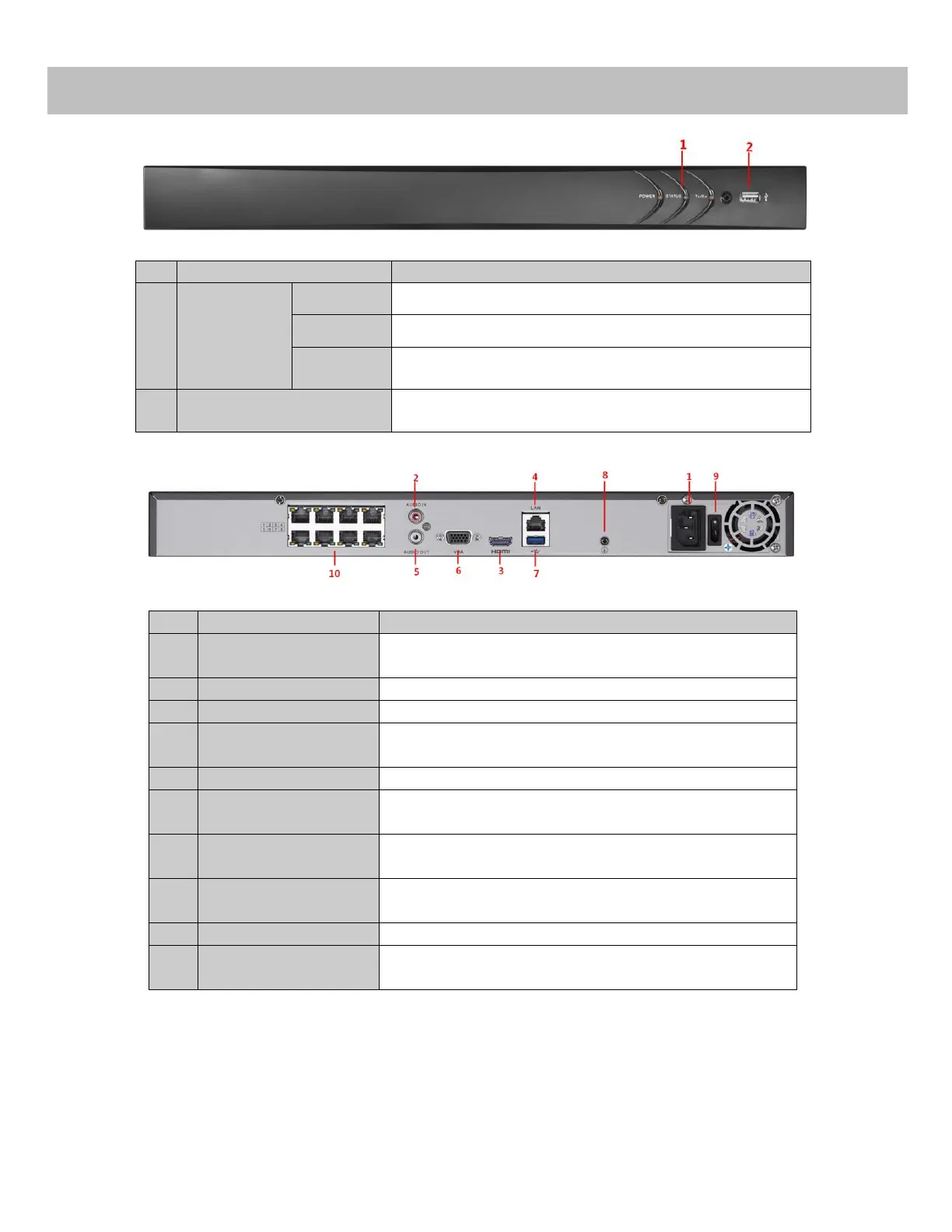

Beschreibung
Nr.
Bezeichnung
Beschreibung
1
Statusanzeige
Netz
Leuchtet gelb, wenn das System läuft.
Status
Blinkt rot, wenn Daten gelesen oder geschrieben werden.
Tx/Rx
Blinkt gelb, wenn die Netzwerkverbindung korrekt
funktioniert.
2
USB-Schnittstelle
Universal Serial Bus (USB)-Ports für Zusatzgeräte wie
USB-Maus und USB-Laufwerk (HDD).
Nr.
Element
Beschreibung
1
Stromversorgung
48 V DC-Stromversorgung für 4ch NVR und AC 100~240 V
für 8ch &16ch NVR.
2
Audioeingang
RCA-Anschluss zur Audioeingabe
3
HDMI-Schnittstelle
HDMI-Videoausgang
4
LAN-Schnittstelle
1 selbstadaptierende 10/100/1000 Mbps Ethernet-
Schnittstelle
5
Audioausgang
RCA-Anschluss zur Audioausgabe
6
VGA-Schnittstelle
DB9-Anschluss zur VGA-Ausgabe. Anzeige von lokaler
Videoausgabe und Menü
7
USB-Schnittstelle
Universal Serial Bus (USB)-Ports für Zusatzgeräte wie
USB-Maus und USB-Laufwerk (HDD)
8
Masse
Masse (muss beim Einrichten des NVR angeschlossen
werden)
9
Ein/Aus-Schalter
Dient zum Ein- und Ausschalten des Geräts
10
Netzwerkschnittstellen
mit PoE-Funktion
Netzwerkschnittstellen für Kameras zur Bereitstellung
von "Power over Ethernet".
