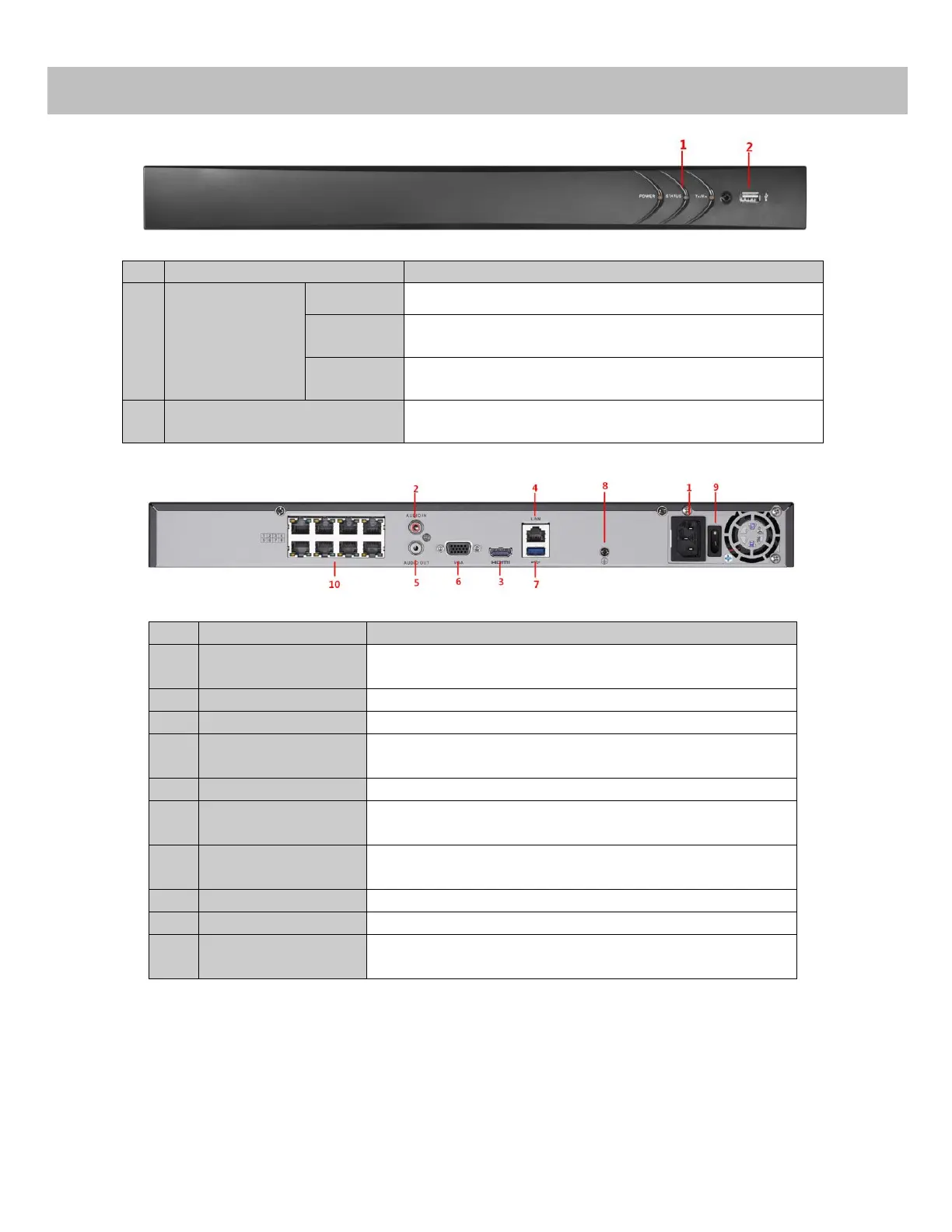

Illustrasjon av produktet
Nr.
Navn
Beskrivelse
1
Statusindikatorer
Power
Power-lampen lyser gult når systemet kjører.
Status
Status-lampen blinker rødt når data leses fra eller skrives
til HDD-en.
Tx/Rx
Tx/Rx-lampen blinker gult når nettverkstilkoblingen
fungerer slik den skal.
2
USB Interface
USB-porter (Universal Serial Bus) for tilleggsenheter, for
eksempel en USB-mus og en USB-HDD (Hard Disk Drive).
Nr.
Element
Beskrivelse
1
Strømforsyning
48V DC-strømforsyning for 4ch NVR og AC 100~240V for
8ch &16ch NVR.
2
Lydinngang
RCA-kontakt for lydinngang.
3
HDMI-grensesnitt
Kontakt for HDMI-videoutgang.
4
LAN-
nettverksgrensesnitt
Selvadaptivt Ethernet-grensesnitt på 1 10 /100 /1000 Mbps
5
Lydutgang
RCA-kontakt for lydutgang.
6
VGA-grensesnitt
DB9-kontakt for VGA-utgang. Viser lokal videoutgang og
meny.
7
USB Interface
USB-porter (Universal Serial Bus) for tilleggsenheter, for
eksempel en USB-mus og en USB-HDD (Hard Disk Drive).
8
Jord
Jording (må være tilkoblet når NVR-enheten starter).
9
Strømbryter
Bryter for å slå på/av enheten.
10
Nettverksgrensesnitt
med PoE-funksjon
Nettverksgrensesnitt for kameraene og formidling av strøm
via Ethernet.
