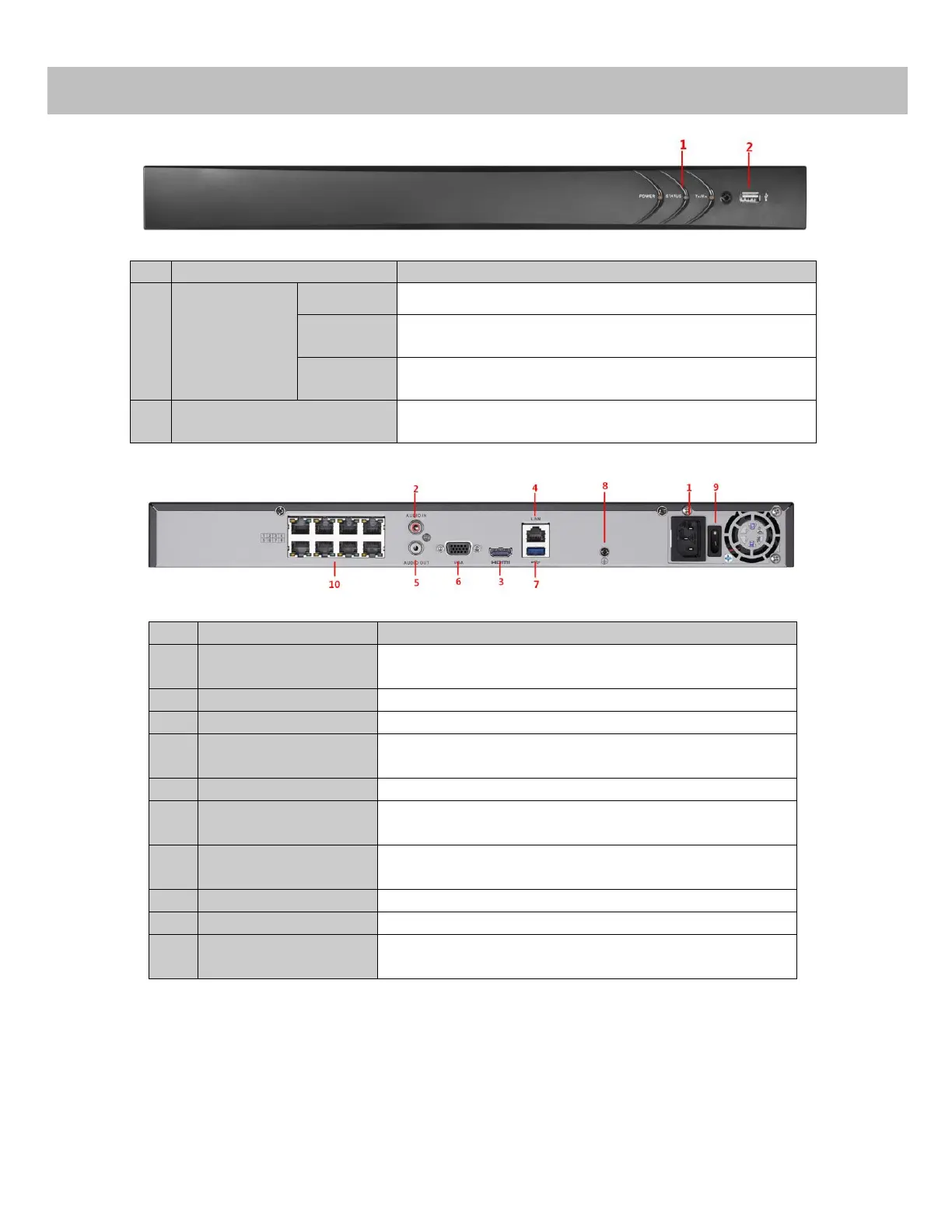

Beskrivelse af kameraet
Nr.
Navn
Beskrivelse
1
Statusindikator
Power
Power-indikatoren lyser gult, når systemet kører.
Status
Statusindikatoren lyser rødt, når data læses fra eller
skrives til HDD'en.
Tx/Rx
Tx/Rx-indikatoren blinker gult, når netværksforbindelsen
virker korrekt.
2
USB-indgang
USB-porte (Universal Serial Bus) til ekstra enheder som
f.eks. en USB-mus og en USB-HDD (Hard Disk Drive).
Nr.
Element
Beskrivelse
1
Strømforsyning
48 V DC-strømforsyning til NVR med 4 kanaler og AC
100~240V for NVR med 8 og 16-kanaler.
2
Lydindgang
RCA-konnektor til lydindgang.
3
HDMI-grænseflade
Konnektor for HDMI-videoudgang.
4
LAN-
netværksgrænseflade
1 10 /100 /1000 Mbps selvtilpassende Ethernet-
grænseflade
5
Lydudgang
RCA-konnektor til lydudgang.
6
VGA-grænseflade
DB9-konnektor til VGA-udgang. Viser lokal videoudgang
og menu.
7
USB-indgang
USB-porte (Universal Serial Bus) til ekstra enheder som
f.eks. en USB-mus og en USB-HDD (Hard Disk Drive).
8
Jordforbindelse
Jord (skal være tilsluttet, når NVR´en starter).
9
Tænd/sluk-knap
Afbryder til at tænde/slukke for enheden.
10
Netværksgrænseflader
med PoE-funktion
Netværksgrænseflader til kameraerne og til
strømforsyning over Ethernet.
