16
35. Assicurarsi che tutte le parti siano appropriatamente fissate. L’uso di tutti gli altri rimanenti pezzi verrà spie-
gato nella sezione REGOLAZIONE, a partire dalla pagina successiva.
Bisognerà tirare alcune volte le estremità di ciascun cavo assicurandosi così che questi si muovino libera-
mente attorno le pulegge. Se uno dei cavi non dovesse muoversi liberamente, localizzare e correggere il
problema prima di utilizzare l’sistema di pesi.
IMPORTANTE: Se i cavi non sono direzionati appropriata-
mente, potrebbero danneggiarsi durante l’uso di peso pesante. Fare riferimento al DIAGRAMMA
DEI
CA
VI a pagina 19 di questo manuale per vedere la giusta rotta dei cavi. Fare riferimento a MANUTEN
-
ZIONE
E
LOCALIZZAZIONE DEI GUASTI a pagina 20.

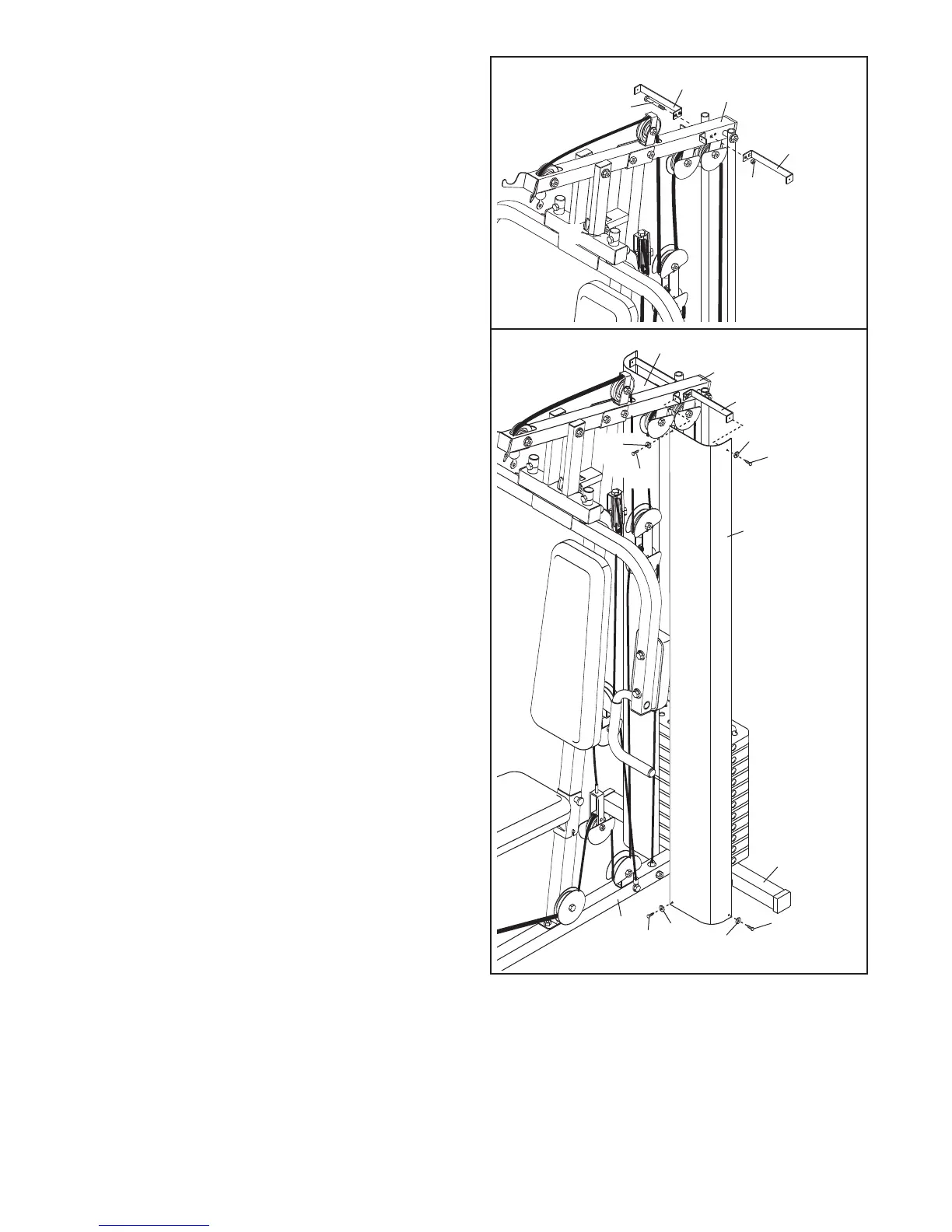

34. Montare la Cappa Sinistra (87) al Telaio Cappa
Sinistra (85) ed il Telaio Superiore (4) con due Viti
Autofilettanti da M4 x 12mm (56) e due Rondelle
da M4 (77).
Montare la Cappa Sinistra (87) alla Base (1) e al
Stabilizzatore (2) con due Viti Autofilettanti da M4
x 12mm (56) e due Ronelle da M4 (77).
Ripetere questo passo con la Cappa Destra
(88).
Avvitare sicuramente il Dado Autobloccante
(69) utilizzato in passo 33.
33. Montare sia la Cappa Telaio Destra che quella
Sinistra (84, 85) al Telaio Superiore (4) con un
B
ullone da M8 x 68mm (63) e un Dado
Autobloccante in Nylon da M8 (69).
Non strin-
g
ere troppo il Dado Autobloccante.
18
63
6
9
4
87
56
77
85
84
56
88
77
56
56
77
77
2
1
33
34
85
4
