Weider Pro 2000 - Seat Assembly

15

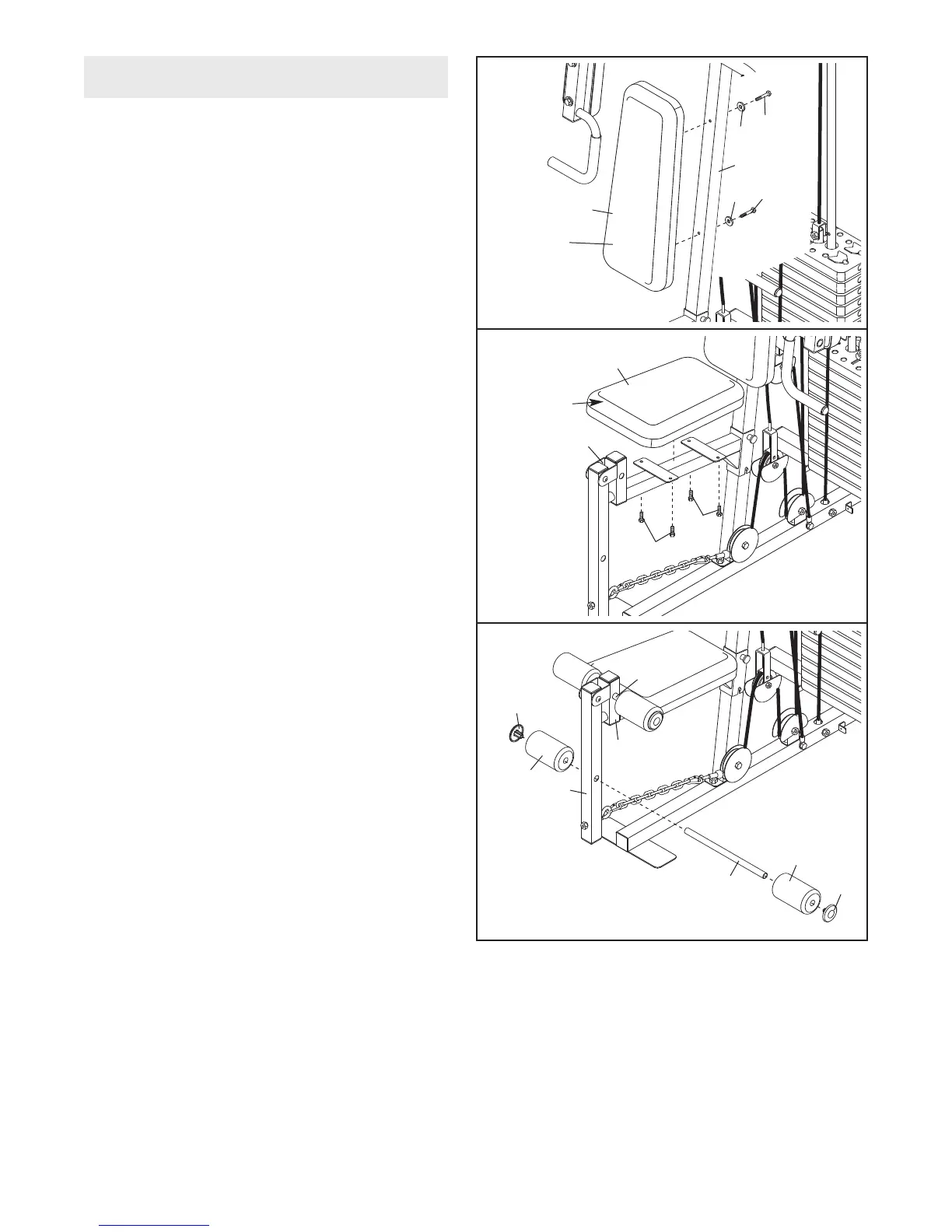

31. Fissare il Sedile (19), nella direzione indicata, al
Telaio Sedile (8) con quattro Viti da M6 x 16mm
(40).
32. Far scivolare un Tubo Rullo (45) nel foro sulla
Leva Gamba (9). Far scivolare due Imbottiture
in Gommapiuma (21) sulle estremitá del Tubo
Rullo. Poi, premere due Cappucci Imbottitura
(22) sul Tubo Rullo.
Ripetere questo passo con l’altro Tubo Rullo
(45) e il Telaio Sedile (8).
30. Attaccare il Schienale (18) al Montante (3) con
due Viti da M6 x 63mm (67) e due Rondelle da
M6 (73).
18
Estremitá
Larga
73
73
3
40
40
6
7
67
19
Estremitá
Larga
8
30
31
21
22
21
45
45
9
8
22
32
MONTAGGIO SEDILE
