Page #14 background imageLoading...
Page #14 background image
14
3
5
35
68
34
1
4
8
53
26
34
48
35
36
35
52
43
68
27
70
48
36
70
68
14
14
34
3
28

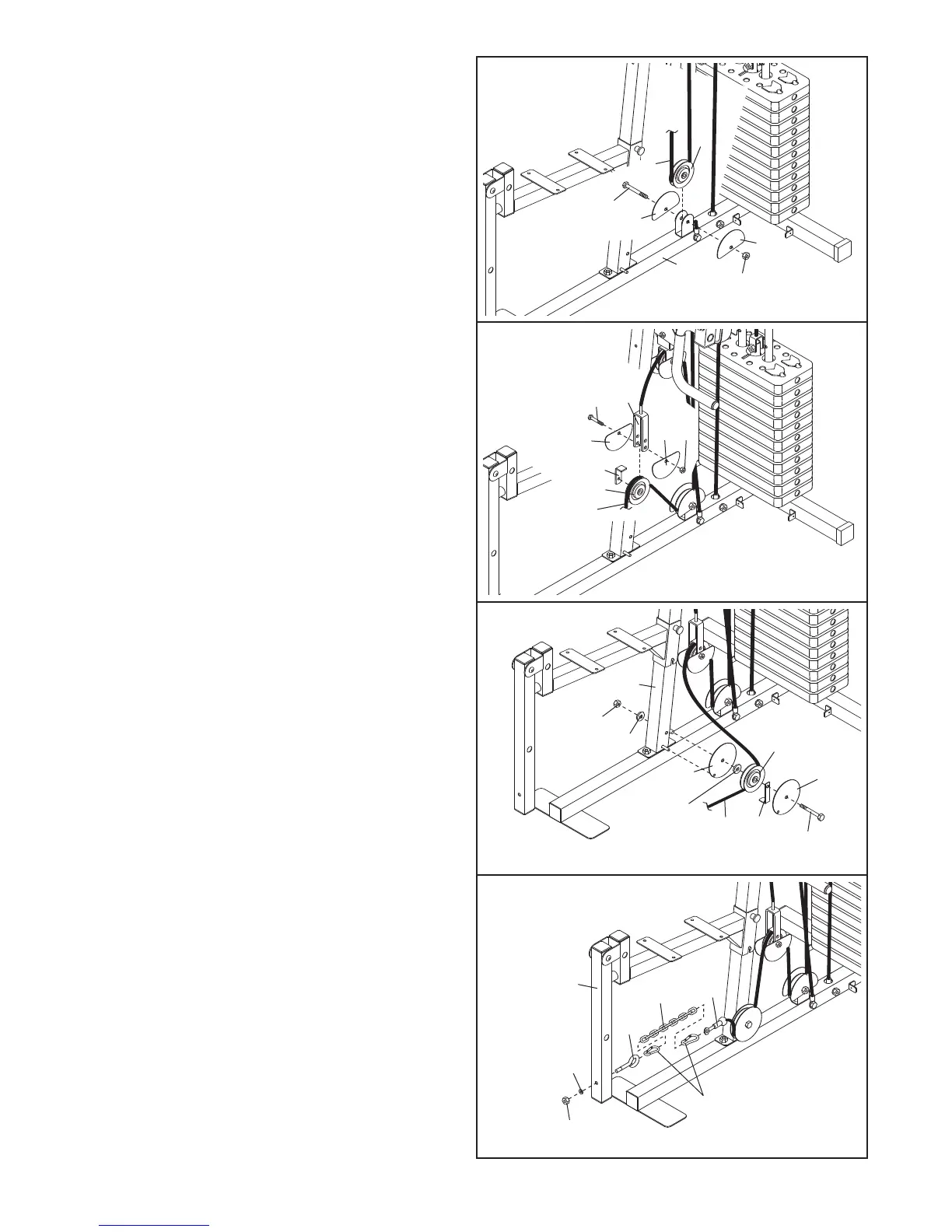

29. Montare il Gancio Cavo (30) alla Leva Gamba
(9) con una Rondella da M10 (70) e un Dado
Autobloccante in Nylon da M10 (68).
Montare il Cavo Inferiore (48) alla Catena (83)
e al Gancio Cavo (30) con due Fermagli Cavo
(33).
70
9
68
46
48
33
83
30
29
27. Far passare il Cavo Inferiore (48) su una
Puleggia da 90mm (34). Montare la Puleggia, un
Fermacavo (36) e due Guardiaditi (35) alla serie
di fori inferiore presenti sulla Staf
fa ad “U” (43)
usando un Bullone da M10 x 52mm (52) e un
Dado Autobloccante in Nylon da M10 (68).
Assicurarsi che il Fermacavo sia posizionato
per mantenere il Cavo nella scanalatura della
Puleggia.
28. Far passare il Cavo Inferiore (48) sotto una
Puleggia da 90mm (34). Montare la Puleggia, un
Fermacavo (36) e due Protezioni (14) al Mon-
tante (3) con un Bullone da M10 x 100mm (46),
due Rondelle da M10 (70) e un Dado Autobloc-
cante in Nylon da M10 (68). Assicurarsi che il
Fermacavo sia posizionato per mantenere il
Cavo nella scanalatura della Puleggia.
26. Avvolgere il Cavo Inferiore (48) sotto una
Puleggia da 90mm (34). Montare la Puleggia e
d
ue Guardiaditi (35) alla staffa sulla Base (1) con
un Bullone da M10 x 46mm (53) e un Dado
A
utobloccante in Nylon da M10 (68).
