13
53
47
3
5
3
5
34
6
8
42
22
47
71
69
43
23
51
51
68
1
70
24
48
44
52
35
36
34
35
48
68
25
47
69
43
55
70

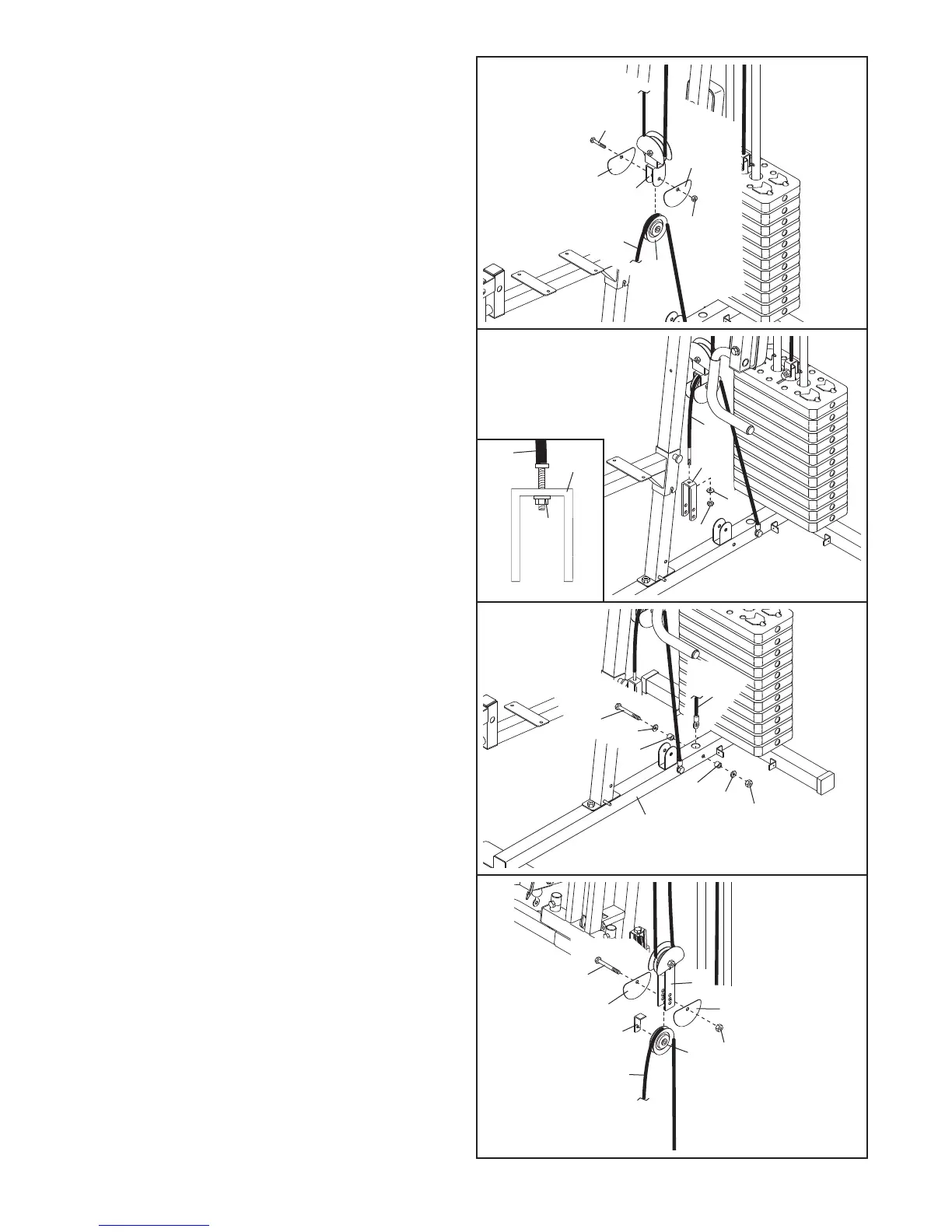

23. Fissare l'estremità del Cavo Corto (47) alla Staffa
ad "U" (43) con una Rondella da M8 (71) e un
Dado Autobloccante in Nylon da M8 (69).
Nota:
Non serrare completamente il Dado
Autobloccante; deve essere avvitato sul Cavo
in modo tale che due filettature passino il
Dado
Autobloccante, come indicato nel riqua-
dro del disegno.
24. Avvolgere il Cavo Inferiore (48). Fissare il Cavo
all'interno della Base (1) con un Bullone da M10 x
65mm (55), due Rondelle da M10 (70), due
Spaziatori Grandi (51) e un Dado Autobloccante
in Nylon da M10 (68).
22. Avvolgere il Cavo Corto (47) sopra una Puleggia
da 90mm (34). Montare la puleggia e due
G
uardiaditi (35) ad una Staffa ad “U” Doppia (42)
con un Bullone da M10 x 46mm (53) e un Dado
Autobloccante in Nylon da M10 (68).
25. Far passare il Cavo Inferiore (48) su una
Puleggia da 90mm (34). Fissare la Puleggia, il
Fermacavo (36) e due Guardiaditi (35) nella
seconda serie di fori dal basso delle due Piastre
Puleggia (44) con un Bullone da M10 x 52mm
(52) e un Dado Autobloccante in Nylon da M10
(68).
Assicurarsi che il Fermacavo sia posizio-
nato per mantenere il Cavo nella scanalatura
della Puleggia.
