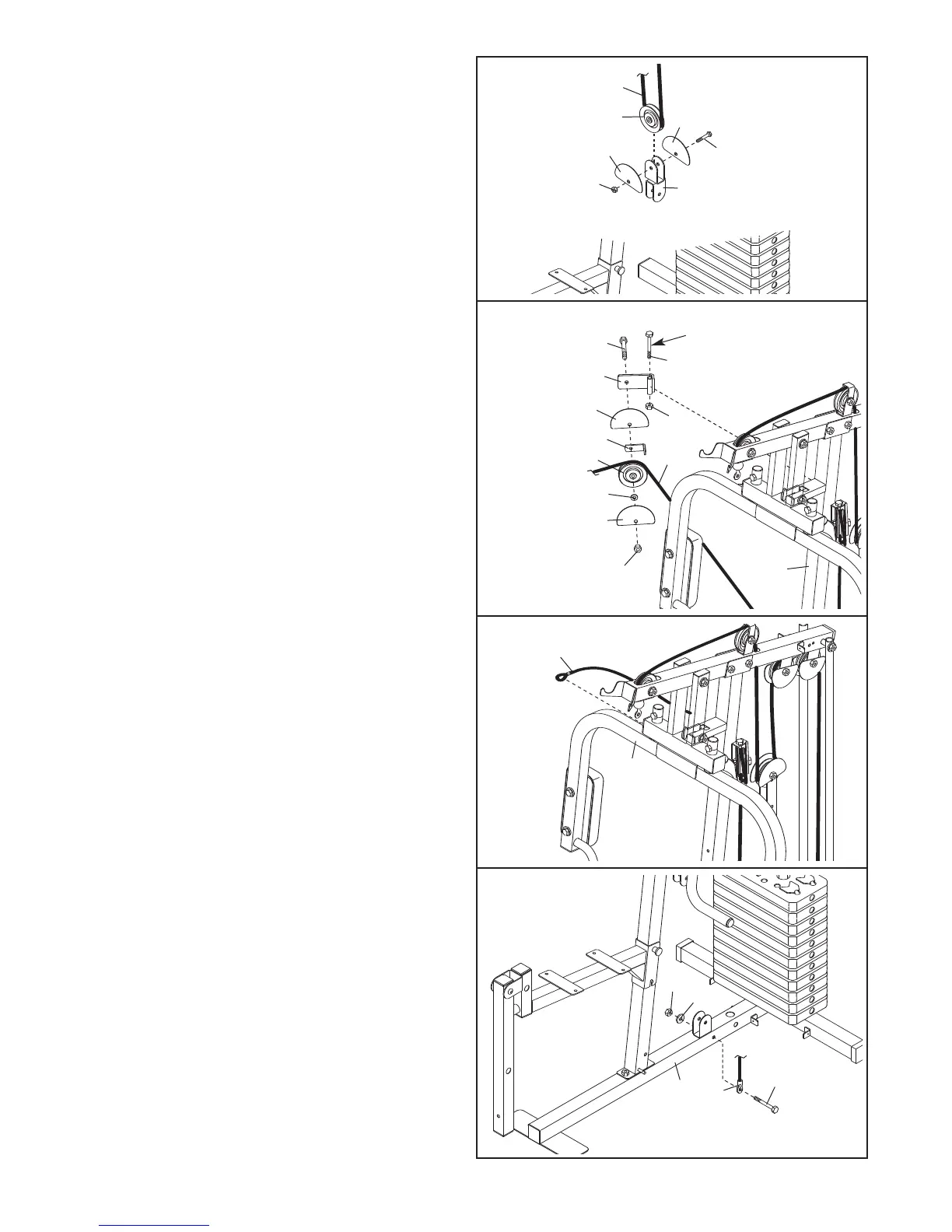

19. Lubrificare un Bullone da M10 x 78mm (54).
Fissare la Braccio Puleggia (38), al Montante (3)
con un Bullone e un Dado Autobloccante in Nylon
da M10 (68).
Non avvitare troppo il Dado
Autobloccante in Nylon. Il Braccio Puleggia
deve potersi muovere facilmente.
Avvolgere il Cavo Distensioni (49) sopra una
Puleggia da 90mm (34). Fissare la Puleggia, un
Fermacavo (36), una Rondella da M10 (70) e due
Guardiaditi (35) al lato indicato del Braccio
Puleggia (38) con un Bullone da M10 x 52mm
(52) e un Dado Autobloccante in Nylon da M10
(68).
Assicurarsi che il Fermacavo sia posizio-
nato per mantenere il Cavo nella scanalatura
della Puleggia.
18. Avvolgere il Cavo Distensioni (49) sotto una
Puleggia da 90mm (34). Fissare la Puleggia, e
d
ue Guardiaditi (35) nel Staffa ad “U” Doppia (42)
con un Bullone da M10 x 46mm (53) e un Dado
A
utobloccante in Nylon da M10 (68).
20. Far scorrere il Cavo Distensioni (49) sul gancio
del Braccio Destro (6).
21. Individuare il Cavo Corto (47). Fissare l'occhiel
-
lo sul Cavo alla Base (1) con un Bullone da M10
x 70mm (57), una Rondella da M10 (70) e un
Dado Autobloccante in Nylon da M10 (68). Non
stringere troppo il Dado
Autobloccante.
