11
68
50
34
35
35
35
4
53
1
4
50
11
71
60
69
69
12
15
7
35
35
34
68
16
17
50
69
11
49
Gancio
70
49
36
38
52
54
3

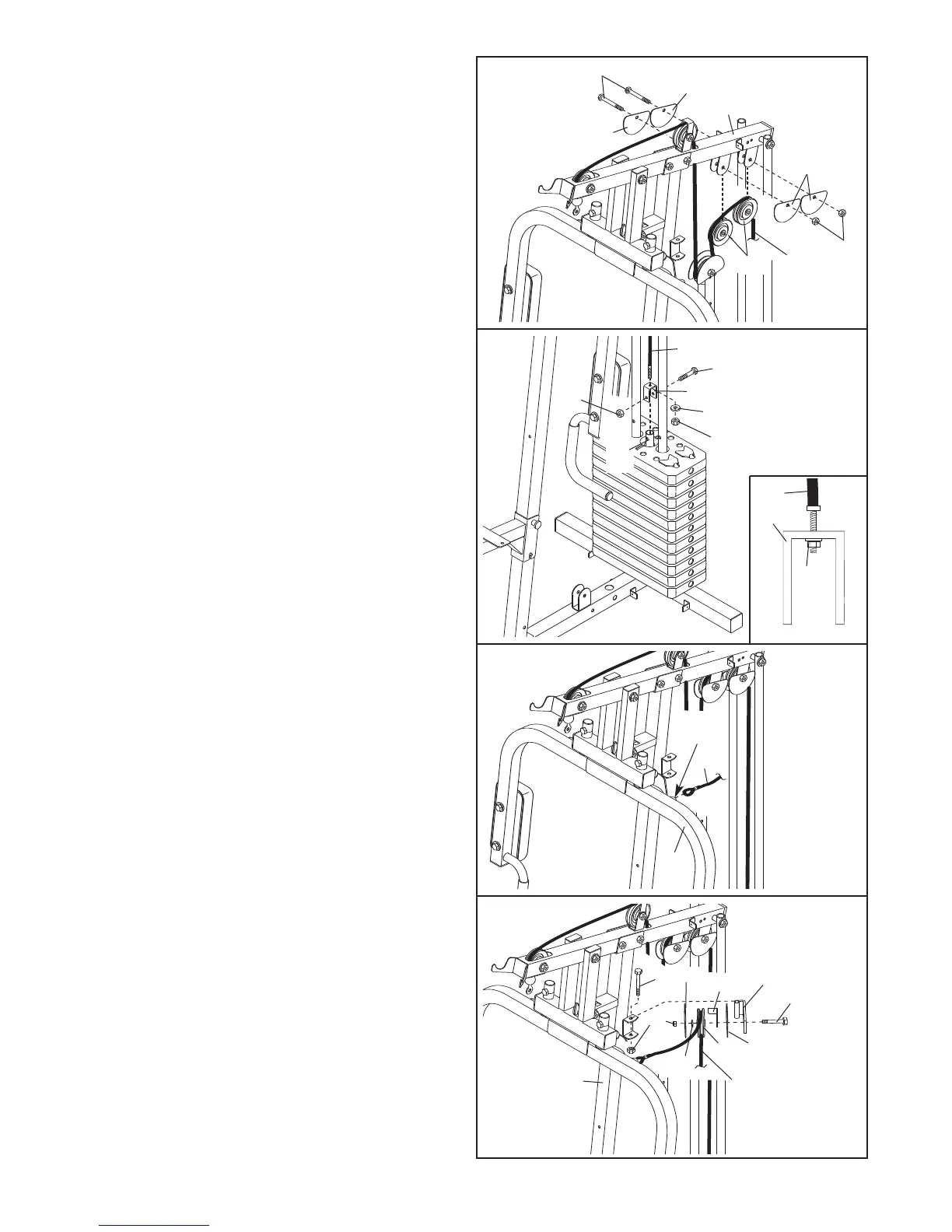

16. Individuare il Cavo Distensioni (49). Far scorre-
re il Cavo nel gancio sul Braccio Sinistro (7).
17. Lubrificare un Bullone da M10 x 78mm (54).
Montare il Braccio Puleggia (38) al Montante (3)
con il Bullone e con un Dado
Autobloccante in
Nylon da M10 (68). Non avvitare troppo il Dado
Autobloccante. Il
Braccio Puleggia
deve potersi
muovere facilmente.
Avvolgere il Cavo Distensioni (49) sopra una
Puleggia da 90mm (34). Fissare una Puleggia, un
Fermacavo (36), una Rondella da M10 (70) e due
Guardiaditi (35) nel lato indicato del Braccio
Puleggia (38) con un Bullone da M10 x 52mm
(52) e un Dado
Autobloccante in Nylon da M10
(68). Assicurarsi che il Fermacavo sia posizio-
nato per mantenere il Cavo nella scanalatura
della Puleggia
.
15. Fissare l'estremità del Cavo Superiore (50) alla
Staffa ad "U" Piccola (11) con una Rondella da
M8 (71) e un Dado Autobloccante in Nylon da M8
(69). Nota: Non serrare completamente il Dado
Autobloccante; deve essere avvitato sul Cavo
in modo tale che due filettature passino il
Dado
Autobloccante, come indicato nel riqua-
dro del disegno.
Fissare la Staffa ad "U" Piccola (11) al Tubo Pesi
(12) con un Bullone da M8 x 45mm (60) e un
Dado Autobloccante in Nylon da M8 (69). Non
serrare eccessivamente il Dado; il Tubo Pesi
deve poter ruotare agevolmente nella Staffa
ad "U" Piccola.
14. Avvolgere il Cavo Superiore (50) sopra una
Puleggia da 90mm (34). Montare la Puleggia e
d
ue Guardiaditi (35) al Telaio Superiore (4) con
un Bullone da M10 x 46mm (53) e un Dado
Autobloccante in Nylon da M10 (68).
Ripetere questo passo con un’altra pulleggia da
90mm (34), due Guardiadite (35), e un Bullone da
M
10 x 46mm (53), e un Dado Autobloccante in
Nylon da M10 (68).
