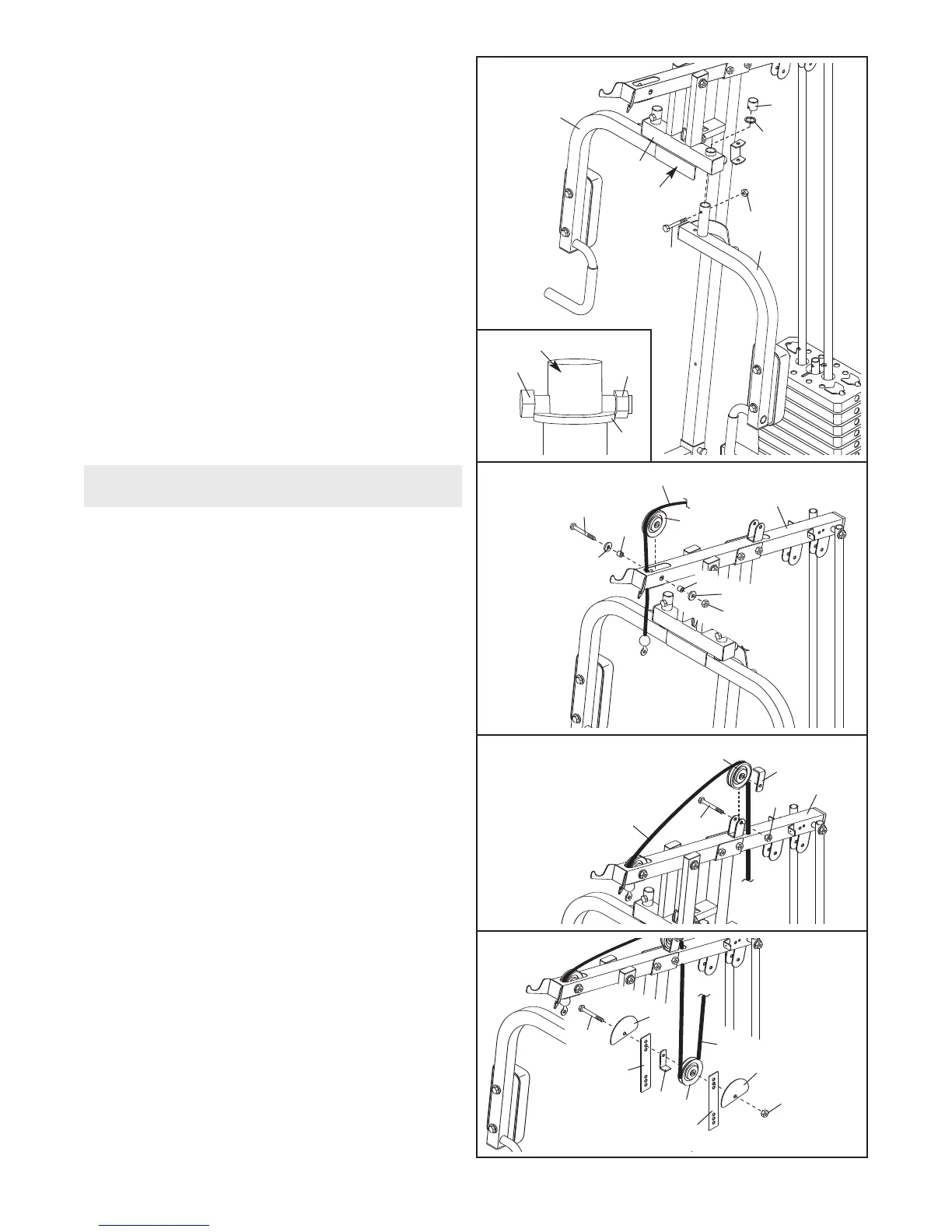

12. Far passare il Cavo Superiore (50) su una
Puleggia da 90mm (34) e attraverso il Telaio
Superiore (4) verso il basso. Montare la Puleggia
e un Fermacavo (36) alla staffa sul Telaio
Superiore con un Bullone da M10 x 52mm (52) e
un Dado Autobloccante in Nylon da M10 (68).
Assicurarsi che il Fermacavo sia posizionato
per mantenere il Cavo nella scanalatura della
Puleggia
.
13. Avvolgere il Cavo Superiore (50) sotto una
Puleggia da 90mm (34). Fissare la Puleggia, il
Fermacavo (36) e due Guardiaditi (35) nella
seconda serie di fori dall'alto delle due Piastre
Puleggia (44) con un Bullone da M10 x 52mm
(52) e un Dado Autobloccante in Nylon da M10
(68).
Assicurarsi che il Fermacavo sia posizio-
nato per mantenere il Cavo nella scanalatura
della Puleggia.
10. Inserire il montante sul Braccio Sinistro (7) nel
foro del Telaio Distensioni (5). Verificare che il
B
raccio sia dietro alla staffa presente sul
Telaio Distensioni.
Far scorrere una Rondella da 25mm (29) sul
montante del Braccio Sinistro (7). Fissare un
Bullone da M6 x 43mm (61) al montante con un
D
ado Autobloccante da M6 (72).
V
erificare che il
Dado Autobloccante e la testa del Bullone
siano sopra al bordo della Rondella come
indicato nel riquadro del disegno.
Premere un Cappuccio Rotondo Esterno da
25mm (27) sulla parte superiore del montante del
Braccio Sinistro (7).
Ripetere questa fase con l’altro Braccio
Destro (6).
11. Si veda il DIAGRAMMA CAVI a pagina 19 per
verificarne il corretto percorso.
Individuare il Cavo Superiore (50).
Dirigere l'e-
stremità dell'asta filettata del Cavo attraverso il
Telaio Superiore (4) e su una Puleggia da 90mm
(34). Fissare la Puleggia all'interno del Telaio Su-
periore con un Bullone da M10 x 65mm (55), due
Rondelle da M10 (70), due Spaziatori Piccoli (37)
e due Dadi Autobloccanti in Nylon da M10 (68).
MONTAGGIO CAVI
