9

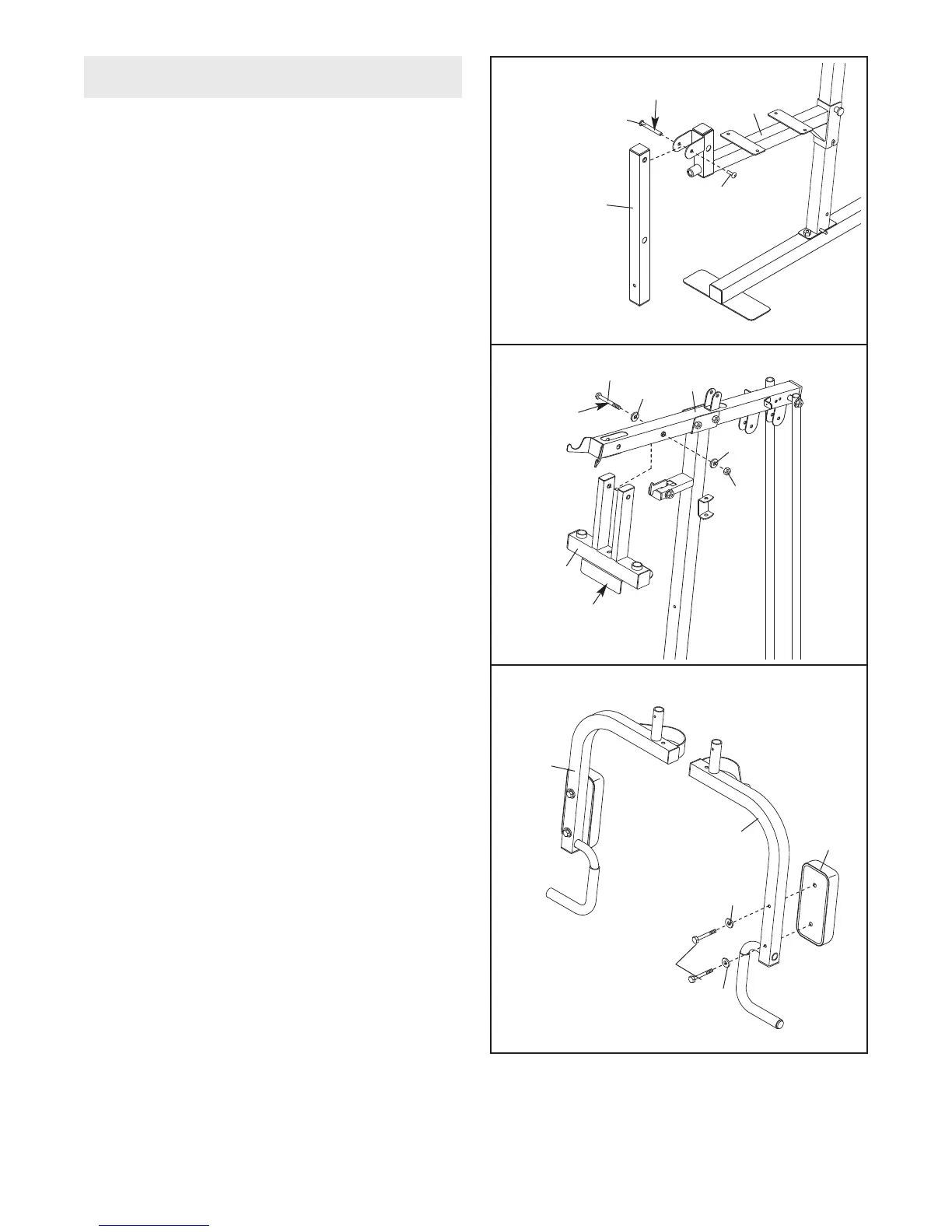

9. Montare l'Imbottitura Braccio (20) al Braccio
Sinistro (7) con due Viti da M6 x 58mm (65) e
due Rondelle da M6 (73).
Ripetere questo passo con il Braccio Destra
(6).
8. Lubrificare un Bullone da M10 x 125mm (64).
Orientare il Telaio Distensioni (5) con la staffa
verso il lato indicato. Montare il Telaio Distensioni
al Telaio Superiore (4) con il Bullone, due Ron-
delle da M10 (70) e due Dadi Autobloccanti in
Nylon da M10 (68).
Non avvitare troppo il Dado
Autobloccante. Il Telaio Distensioni deve poter-
si muovere facilmente.
7. Lubrificare il Set Bullone da M10 x 57mm e
Montare la Leva Gamba (9) al Telaio Sedile (8)
con il Set Bullone.
Assicurarsi che il cilindro
del set Bulloni sia inserito attraverso entrambi
i lati del sostgno sul Telaio Sedile. Non strin-
gere troppo il Set Bullone; la Leva Gama deve
potersi muovere facilmente.
9
8
81
81
Lubrificare
7
64
70
70
68
4
5
8
20
7
65
6
73
73
9
Staffa
MONTAGGIO BRACCI
Lubrificare
