Weider Pro 2000 Gebruikershandleiding

11

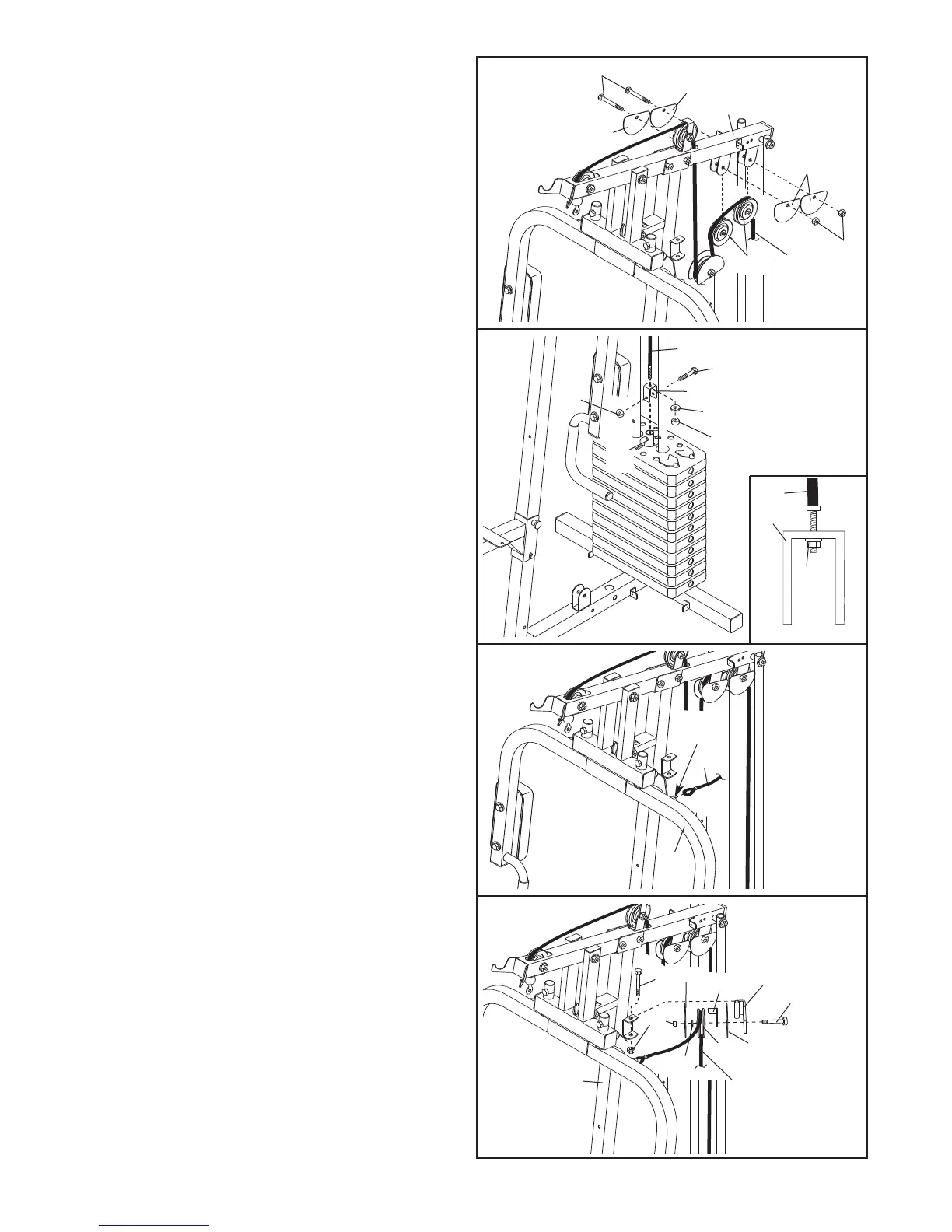

16. Neem de Druk-Kabel (49). Schuif de Kabel op
de haak van de Linker Arm (7).
17. Smeer smeervet op een M10 x 78mm Bout (54).
Maak de Katrolarm (38) aan de Staander (3)
vast met de Bout en een M10 Nylon Borgmoer
(68). Draai de Borgmoer niet te strak aan. De
Katrolarm
moet kunnen bewegen.
Draai de Druk-Kabel (49) over een 90mm
Katrol (34). Maak de Katrol, een Kabelklem
(36), een M10 Tussenring (70) en twee
Beschermringen (35) aan de aangegeven zijde
van de Katrolarm (38) vast met een M10 x
52mm Bout (52) en een M10 Nylon Borgmoer
(68). Zorg ervoor dat de Kabelklem zodanig
gedraaid is dat de Kabel in de gleuf van de
Katrol blijft zitten.
15. Maak het uiteinde van de Hoge Kabel (50) aan
de Kleine “U”-houder (11) vast met een M8
Tussenring (71) en een M8 Nylon Borgmoer
(69). Opmerking: Draai de Borgmoer niet
volledig vast; u moet de moer op de Kabel
draaien zodat er nog twee schroefdraden te
zien zijn achter de moer, zoals getoond op
de inzet-tekening.
Maak de Kleine “U”-houder (11) aan de
Gewichtsbuis (12) vast met een M8 x 45mm
Bout (60) en een M8 Nylon Borgmoer (69).
Draai de Borgmoer niet te strak vast; de
Gewichtsbuis moet goed kunnen bewegen
in de Kleine “U”-houder.
14. Draai de Hoge Kabel (50) over een 90mm
Katrol (34). Maak de Katrol en twee
B
eschermringen (35) aan het Bovenste
Onderstel (4) vast met een M10 x 46mm Bout
(
53) en een M10 Nylon Borgmoer (68).
Herhaal deze stap met een andere 90mm
Katrol (34), twee Beschermringen (35), een
M10 x 46mm Bout (53) en een M10 Nylon
Borgmoer (68).
68
50
34
35
35
35
4
53
1
4
50
11
71
60
69
69
12
15
7
35
35
34
68
16
17
50
69
11
49
Haak
70
49
36
38
52
54
3
