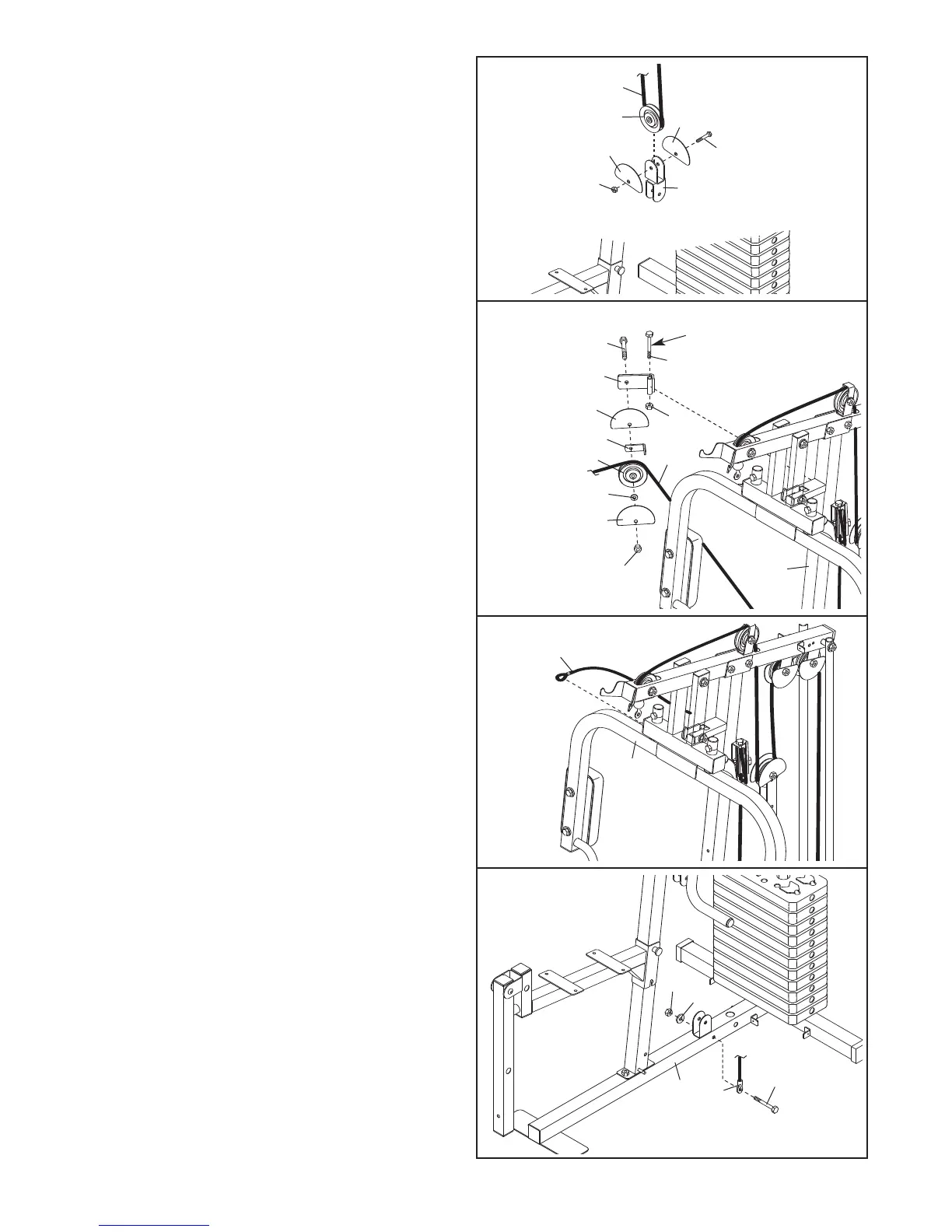

19. Smeer smeervet op een M10 x 78mm Bout (54).
Maak de Katrolarm (38) aan de Staander (3)
vast met de Bout en een M10 Nylon Borgmoer
(68).
Draai de Borgmoer niet te strak aan. De
Katrolarm moet kunnen bewegen.
Draai de Druk-Kabel (49) over een 90mm
Katrol (34). Maak de Katrol, een Kabelklem
(36), een M10 Tussenring (70) en twee
Beschermringen (35) aan de aangegeven zijde
van de Katrolarm (38) vast met een M10 x
52mm Bout (52) en een M10 Nylon Borgmoer
(68).
Zorg ervoor dat de Kabelklem zodanig
gedraaid is dat de Kabel in de gleuf van de
Katrol blijft zitten.
18. Draai de Druk-Kabel (49) over een 90mm Katrol
(34). Maak de Katrol, een Kabelklem (36), en
t
wee Beschermringen (35) aan de Dubbele “U”-
houder (42) vast met een M10 x 46mm Bout (53)
e
n een M10 Nylon Borgmoer (68).
34
53
68
49
35
42
35
18
35
36
49
52
38
68
68
3
54
Smeer
34
35
70
19
20. Schuif het uiteinde van de Druk-Kabel (49) op
de haak van de Rechter Arm (6).
49
6
20
21. Neem de Korte Kabel (47). Maak het oogje
van de Kabel aan de Basis (1) vast met een
M10 x 70mm Bout (57), een M10 Tussenring
(70) en een M10 Nylon Borgmoer (68). Draai
de Borgmoer niet te strak aan.
57
70
68
47
1
21
