7

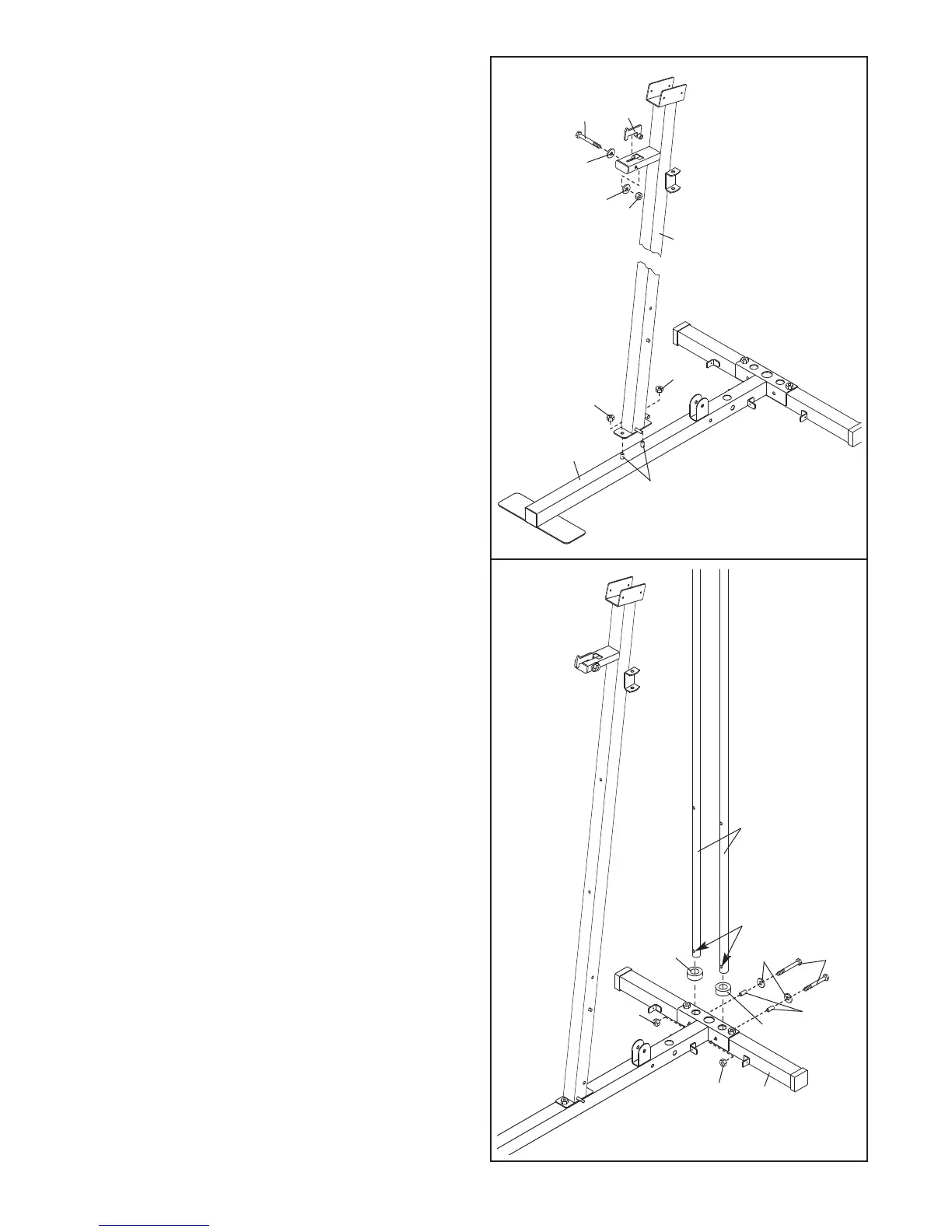

2. Maak de Staander (3) aan de Basis (1) vast met
twee M8 x 63mm Slotbouten (58) en twee M8
N
ylon Borgmoeren (69). D
raai de Borgmoeren
niet te strak vast.
Maak het Slot van het Druk-Onderstel (39) aan
de Staander (3) vast met een M8 x 63mm Bout
(66), twee M8 Tussenringen (71) en een M8
Nylon Borgmoer (69). Draai de Borgmoer nog
niet te vast. Het Slot van het Druk-Onderstel
moet kunnen draaien.
2
3
1
17
17
37
70
57
2
68
68
10
71
69
6
6
71
3
58
39
69
69
Gaten
3. Plaats twee Gewichtsbumpertjes (17) op de aan-
gegeven gaten van de Stabilisator (2). Steek
twee Gewichtsgeleiders (10) in dezelfde gaten.
Zorg ervoor dat de aangegeven gaten zich
dichter bij de onderkant van de Gewichtsge-
leiders bevinden. Zeker de Gewichtsgeleiders
op hun plaats met twee M10 x 70mm Bouten
(57), twee M10 Tussenringen (70), twee Kleine
Tussenstukken (37) en twee M10 Nylon
Borgmoeren (68).
Draai alle M10 Nylon Borgmoeren (68) die
worden gebruikt in de stappen 1 en 3 aan.
