8
75
77
76
8
86
3
82
6

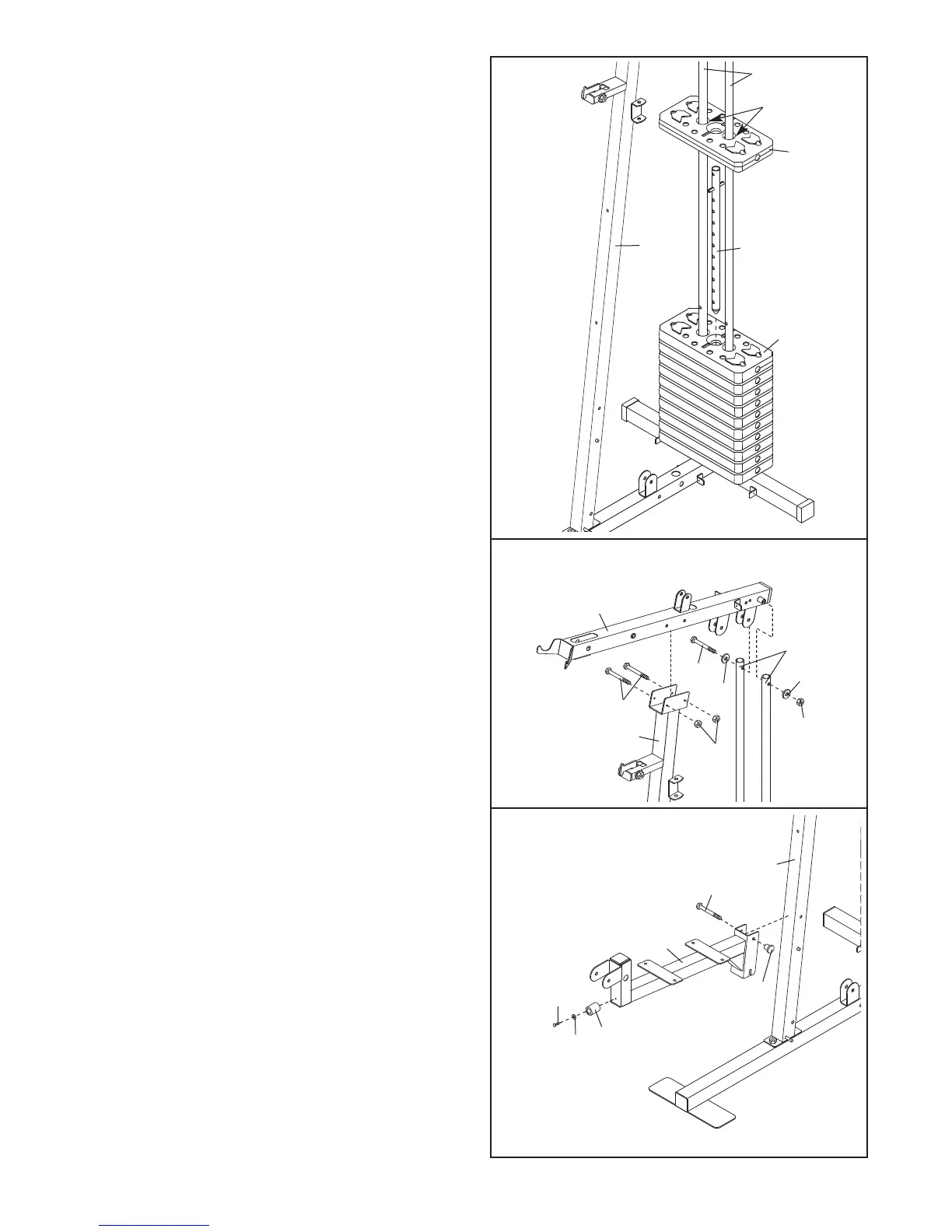

6. Maak het Onderstel van de Zitting (8) aan de
Staander (3) vast met een M8 x 70mm Draagbout
(86) en een M8 Knop (82).
Maak de Bumper (75) aan het Onderstel van de
Zitting (8) vast met een M4 x 19mm Zelftapper
(76) en een M4 Tussenring (77).
10
68
70
63
69
62
3
4
70
5
4
1
5
3
12
15
10
Smeer
4. Schuif de tien Gewichten (15) op de Gewichts-
geleiders (10) met de gleuf voor de Gewichtspen
(
niet getoond) aan de onderkant en aan de tegen-
overgestelde kant van de Staander (3).
Steek de Gewichtsbuis (12) in de Gewichten (15).
Smeer de aangegeven gaten in de Gewicht (15)
met vet in. Schuif het Gewicht op de Gewichts-
geleiders (10).
5. Maak het Bovenste Onderstel (4) aan de
Staander (3) vast met twee M8 x 68mm Bouten
(63) en twee M8 Nylon Borgmoeren (69). Draai
de Slotmoeren niet te strak vast.
Maak het Bovenste Onderstel (4) tussen de
Gewichtsgeleiders (10) vast met een M10 x
155mm Bout (62), twee M10 Tussenringen (70)
en een M10 Nylon Borgmoer (68).
Draai alle M10 Nylon Borgmoeren (68, 69) die
worden gebruikt in de stappen 2 en 5 aan.
