9

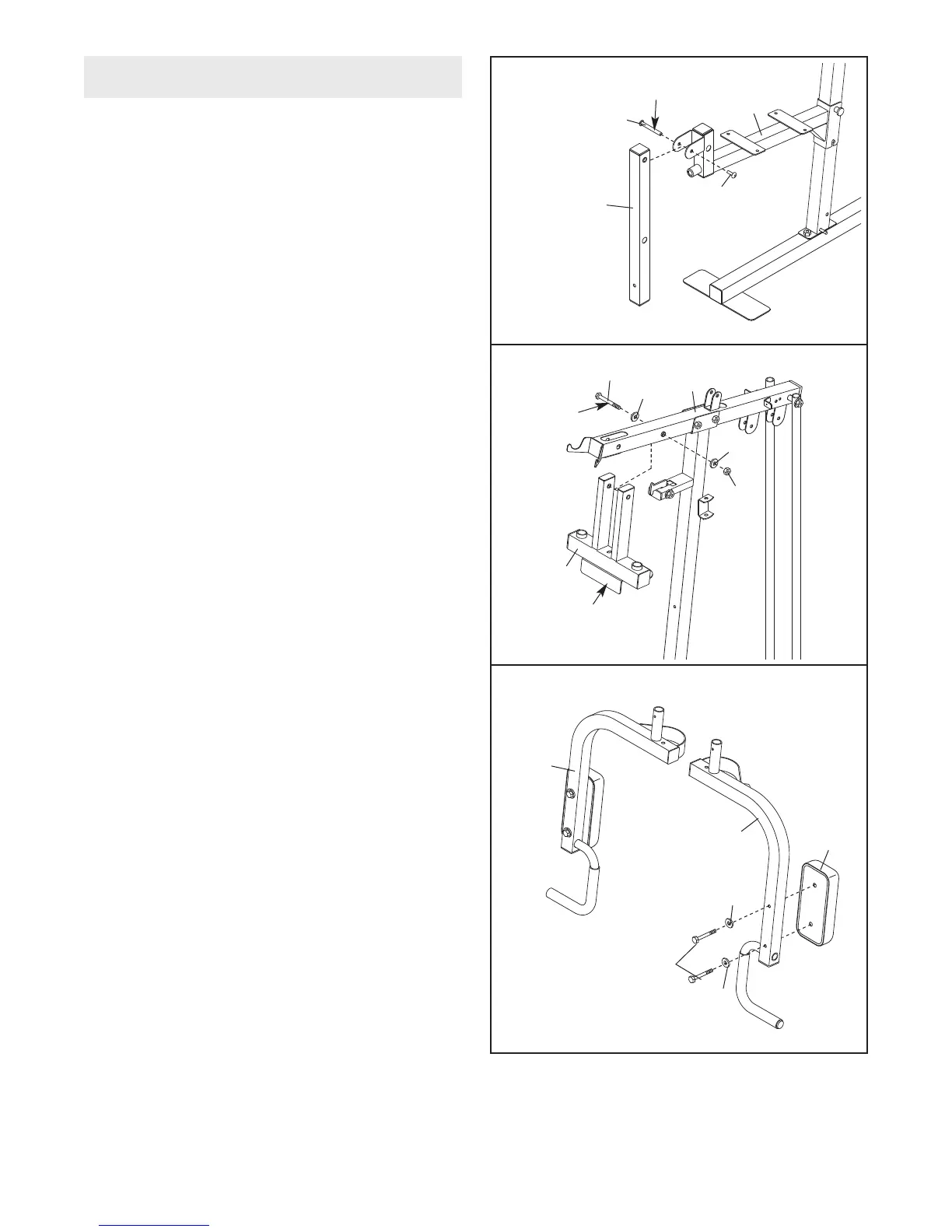

9. Maak een Armkussen (20) aan de Linker Arm (7)
vast met twee M6 x 58mm Schroeven (65) en
twee M6 Tussenringen (73).
Maak de Rechter Arm (6) op dezelfde manier
vast.
8. Smeer smeervet op een M10 x 125mm Bout (64).
Plaats het Druk Onderstel (5) met de houder aan
de aangegeven zijde. Maak het Druk Onderstel
aan het Bovenste Onderstel (4) vast met de Bout,
twee M10 Tussenringen (70), en een M10 Nylon
Borgmoer (68).
Draai de Borgmoer niet te strak
aan. De Druk Onderstel moet kunnen bewegen.
7. Smeer smeervet op een M10 x 57mm Bout Set
(81). Maak de Beenontwikkelaar (9) aan het
Onderstel van de Zitting (8) vast met de Bout Set.
Zorg ervoor dat de steel van de Bout Set door
beide kanten van de houder op het Onderstel
van de Zitting gaat. Draai de Bout Set niet te
strak aan. De Beenontwikkelaar moet kunnen
bewegen.
9
8
81
81
Smeer
7
64
70
70
68
4
5
8
20
7
65
6
73
73
9
Smeer
ARM-MONTAGE
Smeer
