Installationsanvisninger

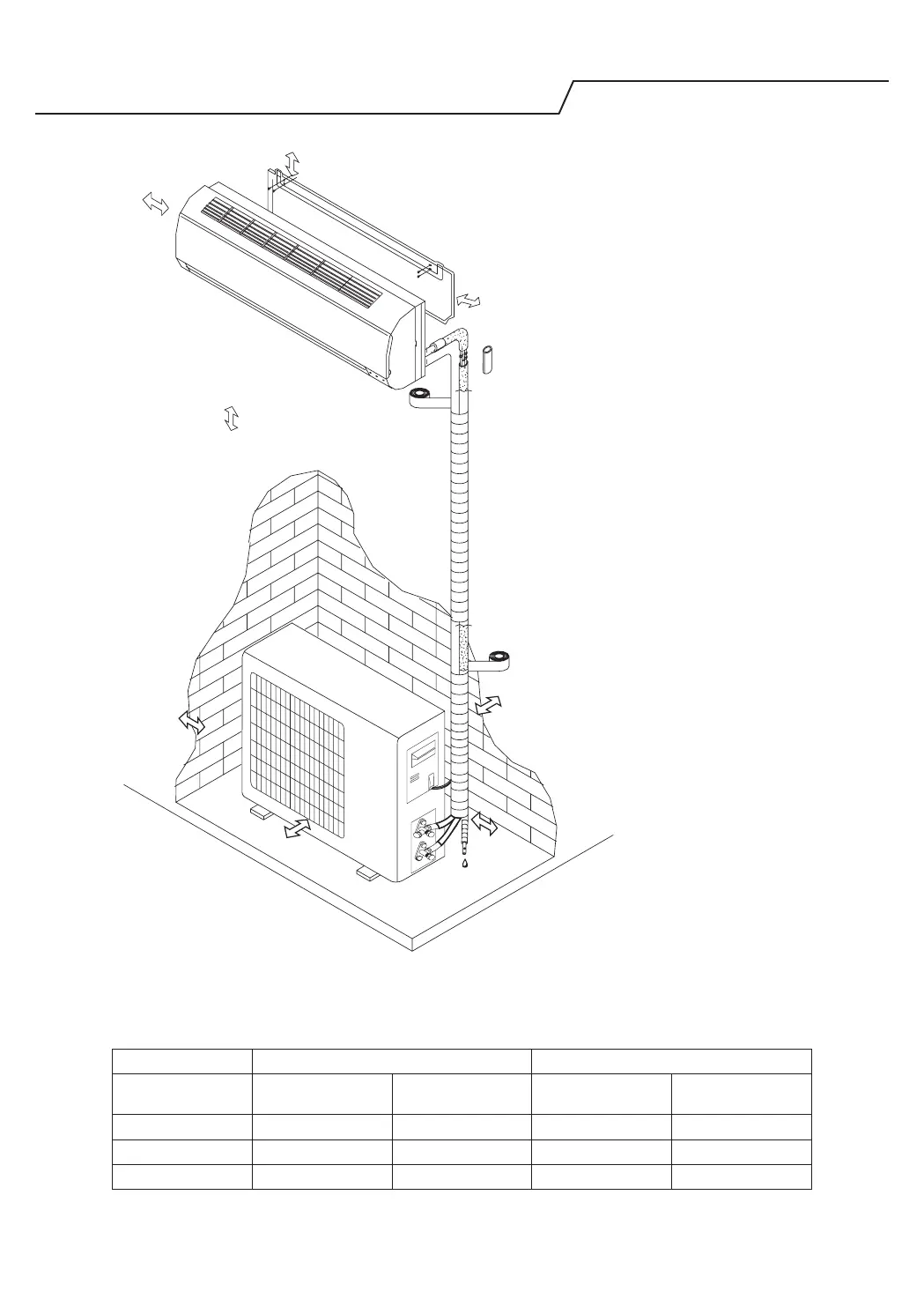

Installationsdiagram
Afstanden til væggen
skal være over 50mm
Indendørsenhed
Udendørsenhed
Afstanden til loftet skal
være over 200mm
Afstanden til gulvet skal
være over 2500mm
Luftindtagets afstand til
væggen skal være over
250mm
Luftindtagets afstand
til væggen skal være
over 250mm
Luftindtagets afstand til
væggen skal være over 500mm
Over 250mm
Indhent venligst de detaljerede oplysninger om
installation på: docs.whirlpool.eu
Afstanden til væggen
skal være over 50mm
OBS: Figuren viser en forenklet fremstilling af
enheden og stemmer muligvis ikke overens
med dit produkts udseende. Installationen skal
udføres i overensstemmelse med de nationale
kabelføringsstandarder og udelukkende af autoriseret
servicepersonale.
Ved installation af et sammenkoblingskabel skal man sørge for, at trådenes farver og terminalernes Nr. på
udendørsenheden er de samme som på indendørsenheden.
Kabelspecikationer
Kapacitet (Btu/t) Strømkabel Strømtilslutningskabel
Type
Normalprol -
tværsnitsareal
Type
Normalprol -
tværsnitsareal
7K, 9K, 12K H07RN-F 1,0mm
2
X3 H07RN-F 1,0mm
2
X5
18K H07RN-F 1,5mm
2
X3 H07RN-F 1,5mm
2
X5
24 K H07RN-F 2,5mm
2
X3 H07RN-F 2,5mm
2
X5
