- 78 -
Istruzioni di installazione

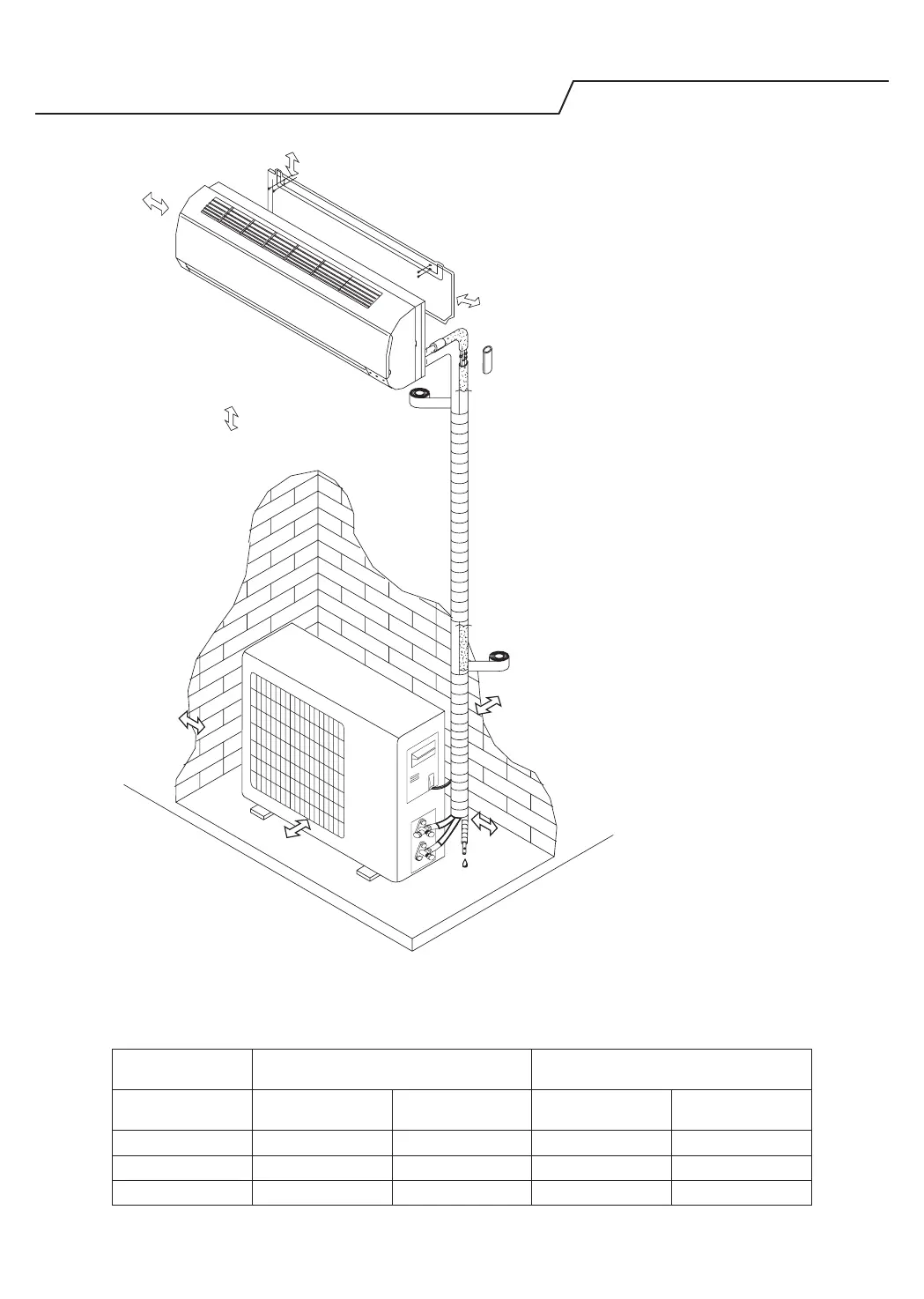

Schema d’installazione
La distanza dalla
parete deve essere
maggiore di 50 mm
Unità interna
Unità esterna
La distanza dal sotto
deve essere maggiore
di 200 mm
La distanza dal
pavimento deve essere
maggiore di 2500 mm
La distanza tra l’ingresso
dell’aria e la parete deve
essere maggiore di 250 mm
La distanza tra
l’ingresso dell’aria e
la parete deve essere
maggiore di 250 mm
La distanza tra l'uscita dell'aria e la
parete deve essere maggiore di 500 mm
Maggiore di
250 mm
NOTA: la gura sopra riportata è una semplice
presentazione dell’apparecchio e potrebbe non
corrispondere all’aspetto esterno dell’unità acquistata.
Linstallazione deve essere eseguita nel rispetto delle
norme nazionali di cablaggio ed esclusivamente da
personale autorizzato.
Per informazioni dettagliate sull'installazione,
accedere a: docs.whirlpool.eu
La distanza dalla
parete deve essere
maggiore di 50 mm
Quando si installano i cavi di collegamento tra le unità, controllare che i colori dei li e il numero di morsetti
dell'unità esterna corrispondano a quelli dell'unità interna.
Speciche del cavo
Capacità (Btu/h) Cavo di alimentazione
Cavo di collegamento
alimentazione
Tipo
Sezione
normale
Tipo
Sezione
normale
7K, 9K, 12K H07RN-F 1,0 mm
2
X3 H07RN-F 1,0 mm
2
X5
18K H07RN-F 1,5 mm
2
X3 H07RN-F 1,5 mm
2
X5
24 K H07RN-F 2,5 mm
2
X3 H07RN-F 2,5 mm
2
X5
