Instrucciones de instalación

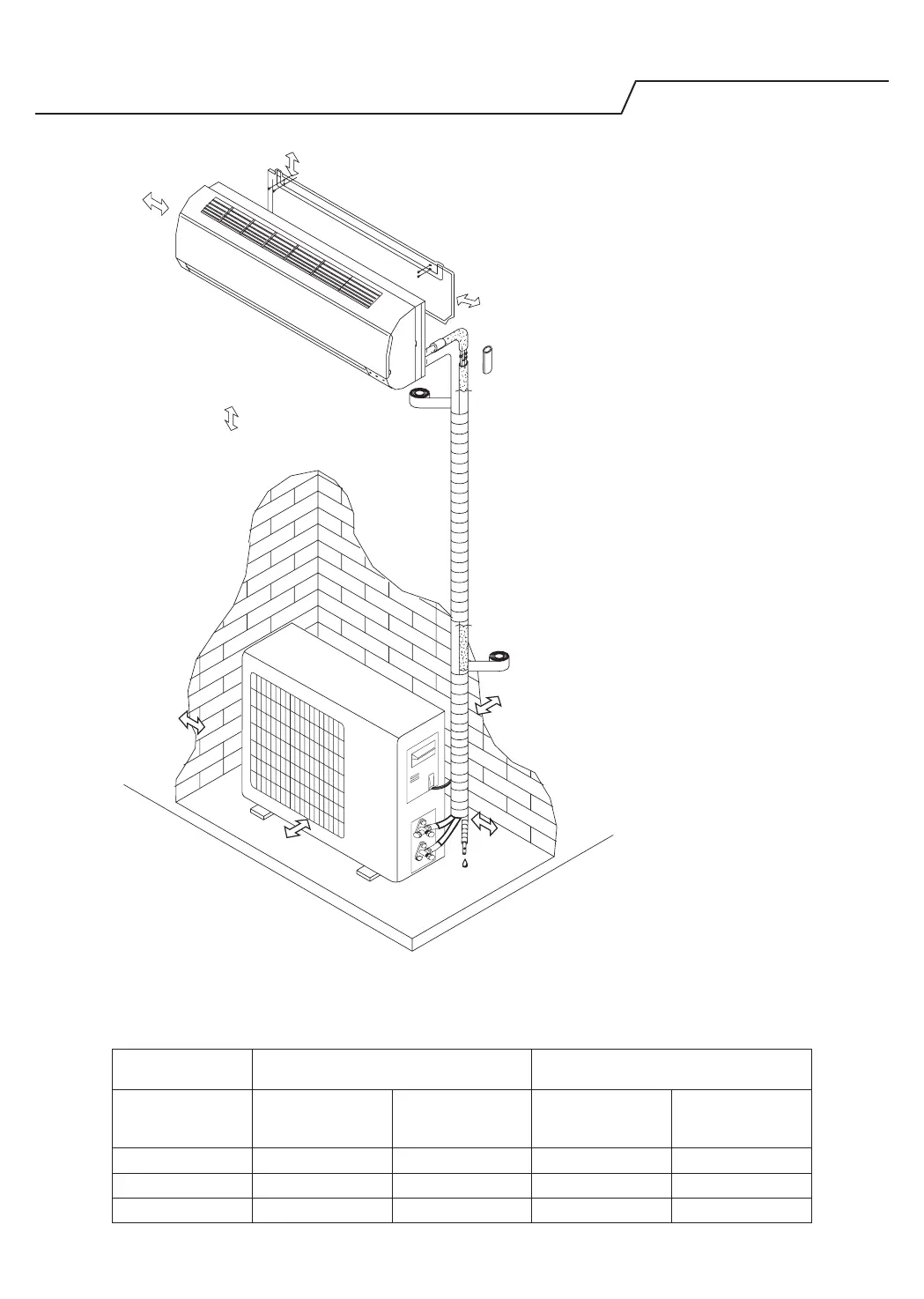

Diagrama de instalación
La distancia desde
la pared debe ser
superior a 50mm
Unidad interior
Unidad exterior
La distancia desde
el techo debe ser
superior a 200mm
La distancia desde el
suelo debe ser superior
a 2500mm
La distancia de entrada de
aire desde la pared debe
ser superior a 250mm
La distancia de entrada
de aire desde la pared
debe ser superior a
250mm
La distancia de salida de aire desde
la pared debe ser superior a 500mm
Más de
250mm
NOTA: La gura es solamente una representación
sencilla de la unidad y puede que no coincida con el
aspecto externo del producto que ha adquirido. La
instalación debe realizarla exclusivamente personal
autorizado de acuerdo con la normativa vigente.
Para obtener información detallada sobre la
instalación, visite: docs.whirlpool.eu
La distancia desde
la pared debe ser
superior a 50mm
Cuando instale el cable de interconexión, asegúrese de que los colores de los cables y el número de terminal de la
unidad exterior coinciden con los de la unidad interior.
Especicaciones de cables
Capacidad
(Btu/h)
Cable de alimentación Cable de conexión eléctrica
Tipo
Cruzado
normal - área
transversal
Tipo
Cruzado
normal - área
transversal
7K, 9K, 12K H07RN-F 1,0mm
2
X3 H07RN-F 1,0mm
2
X5
18K H07RN-F 1,5mm
2
X3 H07RN-F 1,5mm
2
X5
24K H07RN-F 2,5mm
2
X3 H07RN-F 2,5mm
2
X5
