Whirlpool SPIW409A2WF - Instrukcja Instalacji

- 144 -
Instrukcja instalacji

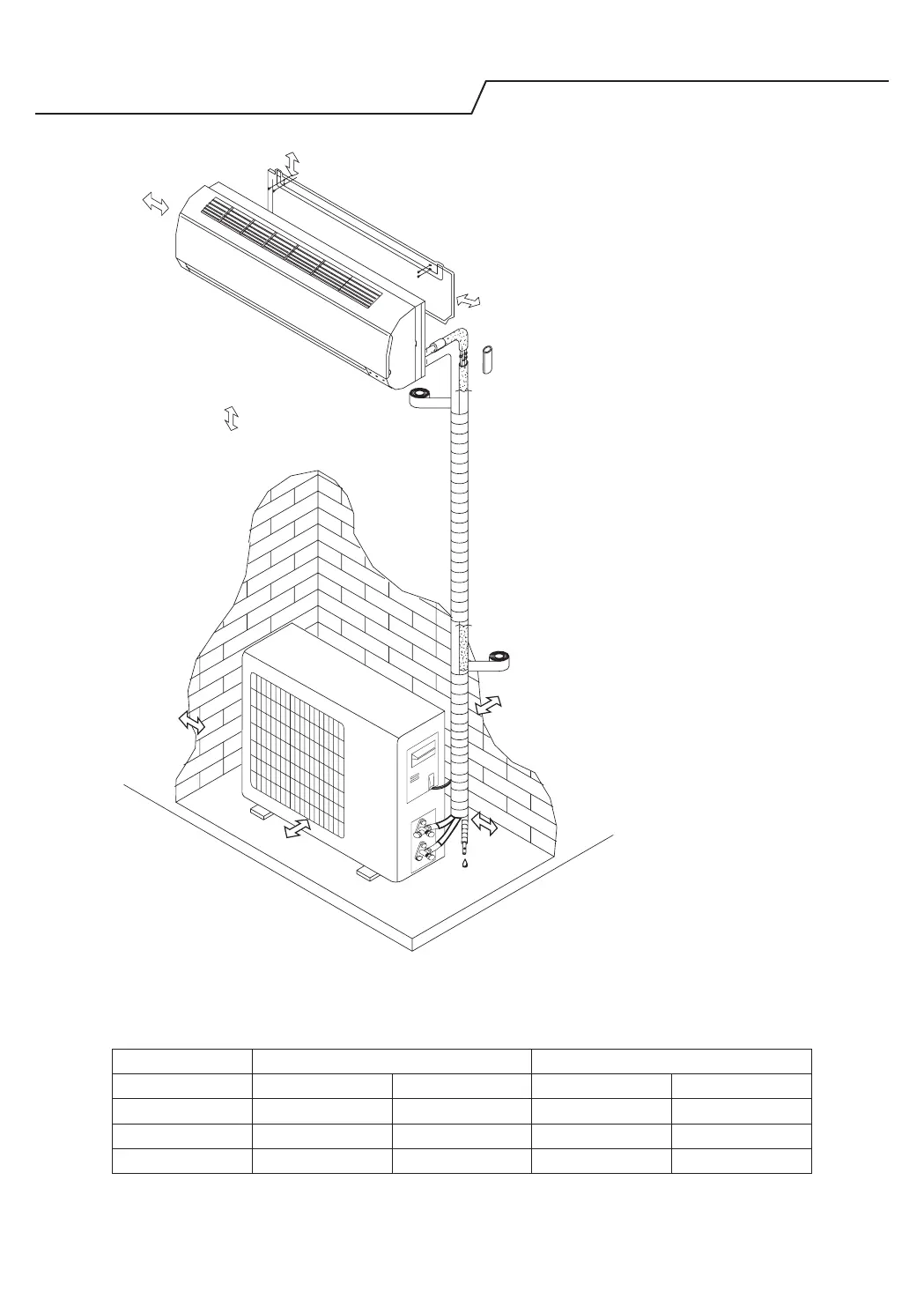

Schemat instalacji
Odległość od ściany
musi być większa niż
50mm
Jednostka wewnętrzna
Jednostka zewnętrzna
Odległość od sutu
musi być większa niż
200mm
Odległość od podłogi
musi być większa niż
2500mm
Odległość wlotu
powietrza od ściany
powinna być większa niż
250mm
Odległość wlotu
powietrza od ściany
powinna być większa
niż 250mm
Odległość wylotu powietrza od ściany
powinna być większa niż 500mm
Więcej niż
250mm
Szczegółowe informacje na temat instalacji można
odnaleźć na stronie: docs.whirlpool.eu
Odległość od ściany
musi być większa niż
50mm
UWAGA: Powyższy rysunek przedstawia jedynie ogólny
zarys urządzenia i może nie odpowiadać
zewnętrznemu wyglądowi zakupionego urządzenia.
Montaż należy zlecić wyłącznie wykwalikowanemu
specjaliście zgodnie z krajowymi przepisami
dotyczącymi instalacji elektrycznych.
Podczas montażu przewodu połączeniowego, należy sprawdzić czy kolory przewodów oraz numer zacisku w
jednostce zewnętrznej są takie same jak w przypadku drzwi w urządzeniu wewnętrznym.
Specykacja przewodów
Moc (Btu/h) Przewód zasilający Przewód łączący
Typ Zwykły przekrój Typ Zwykły przekrój
7K, 9K, 12K H07RN-F 1,0mm
2
X3 H07RN-F 1,0mm
2
X5
18K H07RN-F 1,5mm
2
X3 H07RN-F 1,5mm
2
X5
24 K H07RN-F 2,5mm
2
X3 H07RN-F 2,5mm
2
X5
