- 34 -
Instructions d'installation

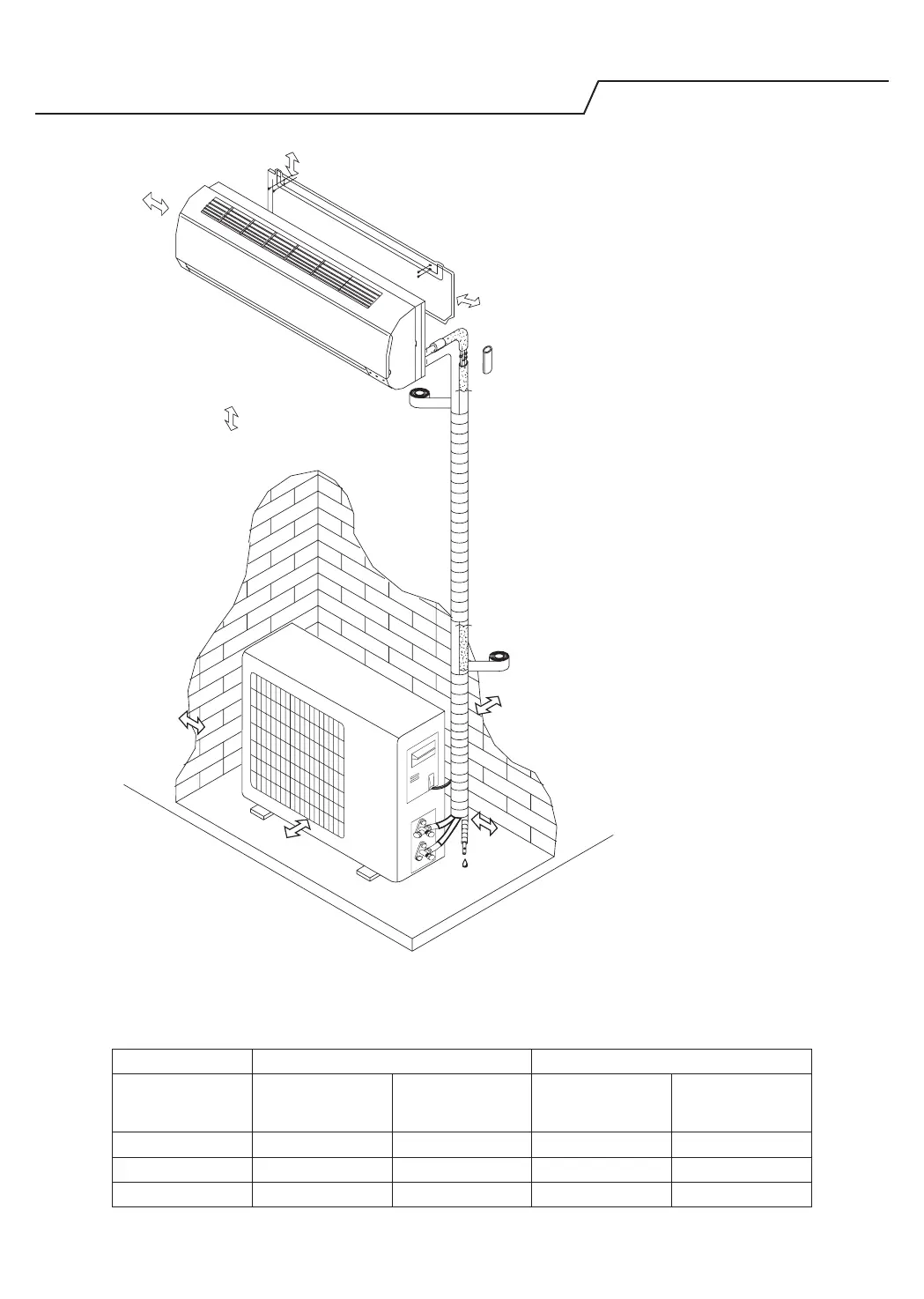

Diagramme d'installation
La distance par
rapport au mur doit
être supérieure
à 50 mm
Unité intérieure
Unité extérieure
La distance par rapport au plafond
doit être supérieure à 200 mm
La distance par
rapport au sol doit être
supérieure à 2500 mm
La distance de la prise
d'air par rapport au mur
doit être supérieure à
250 mm
La distance de la
prise d'air par rapport
au mur doit être
supérieure à 250 mm
La distance de la sortie d'air par rapport
au mur doit être supérieure à 500 mm
Plus de
250 mm
REMARQUE: La gure n'est qu'une simple présentation
de l'unité, il est possible qu'elle ne corresponde pas
à l'aspect extérieur du produit que vous avez acheté.
L'installation doit être réalisée conformément aux
normes de câblage nationales par des personnels de
maintenance dûment autorisés uniquement.
Pour obtenir des détails sur les informations
d'installation, merci de consulter le site :
docs.whirlpool.eu
La distance par rapport
au mur d doit être
supérieure à 50 mm
Lors de l'installation du câble d'interconnexion, assurez-vous que la couleur des ls et de la borne n° de l'unité
extérieure est la même que celle de l'unité intérieure.
Spécications du câble
Capacité (Btu/h) Câble électrique Câble de connexion électrique
Type
Supercie
transversale
normale
Type
Supercie
transversale
normale
7K, 9K, 12K H07RN-F 1,0 mm
2
X3 H07RN-F 1,0 mm
2
X5
18K H07RN-F 1,5 mm
2
X3 H07RN-F 1,5 mm
2
X5
24 K H07RN-F 2,5 mm
2
X3 H07RN-F 2,5 mm
2
X5
