Pokyny kinstalaci

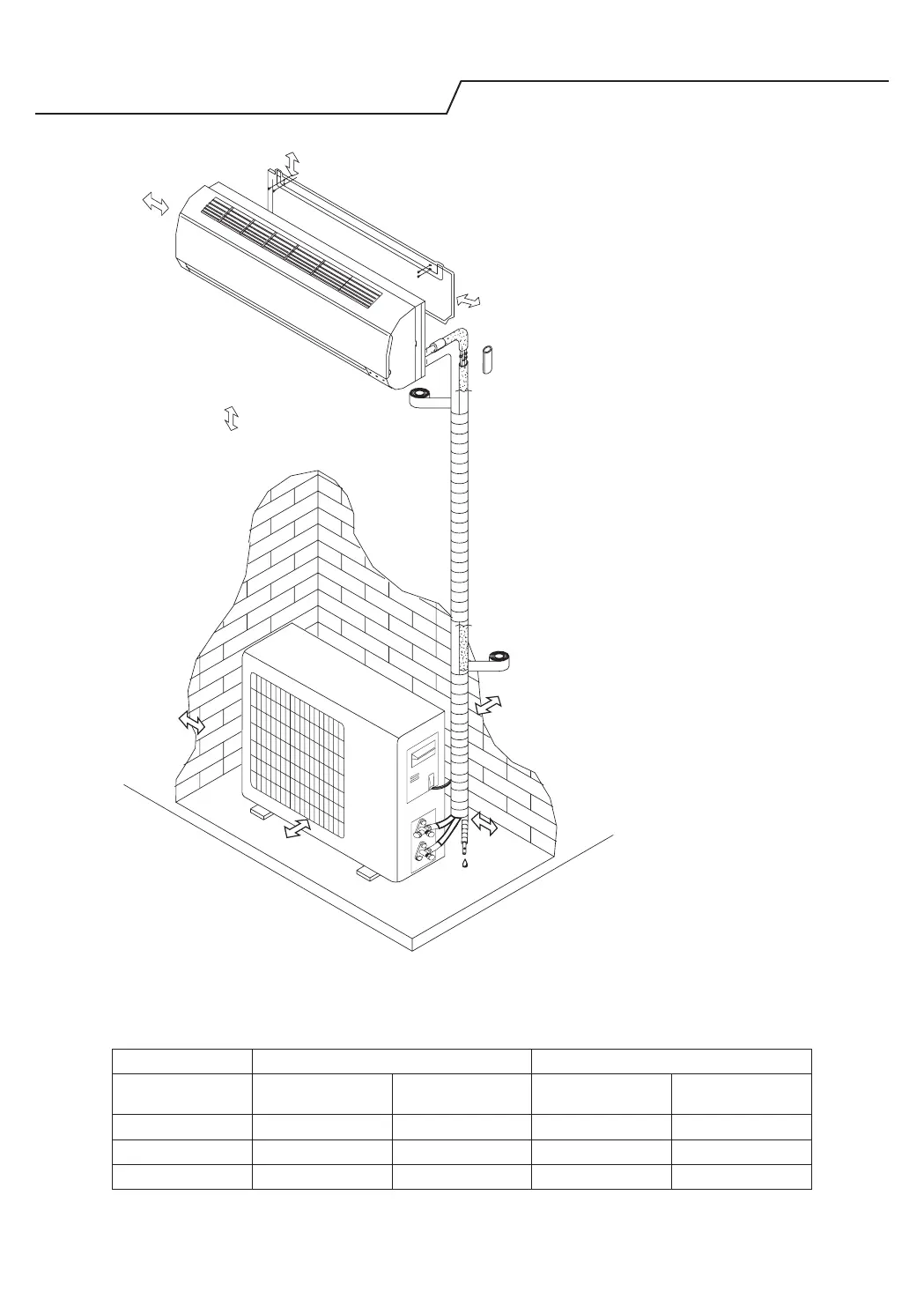

Instalační schéma
Vzdálenost od stěny
by měla být větší než
50mm
Vnitřní jednotka
Vnější jednotka
Vzdálenost od stropu
by měla být větší než
200mm
Vzdálenost od podlahy
by měla být větší než
2500mm
Vzdálenost přívodu
vzduchu od stěny by měla
být větší než 250mm
Vzdálenost přívodu
vzduchu od stěny by
měla být větší než
250mm
Vzdálenost vývodu vzduchu od
stěny by měla být větší než 500mm
Více než
250mm
Pokud chcete získat podrobné informace oinstalaci,
jděte prosím na: docs.whirlpool.eu
Vzdálenost od stěny
by měla být větší než
50mm
POZNÁMKA: Výše uvedený obrázek je jednoduchým
zobrazením jednotky anemusí odpovídat vnějšímu
vzhledu vámi zakoupeného produktu. Instalaci smí
provádět jen oprávnění pracovníci vsouladu splatnými
elektroinstalačními předpisy.
Při instalaci propojovacího kabelu se ujistěte, že barvy vodičů ač. svorek vnější jednotky jsou stejné jako ve vnitřní
jednotce.
Specikace kabelů
Kapacita (Btu/h) Napájecí kabel Napájecí spojovací kabel
Typ
Jmenovitý
průřez
Typ
Jmenovitý
průřez
7K, 9K, 12K H07RN-F 3x 1,0 mm
2
H07RN-F 5x 1,0 mm
2
18K H07RN-F 5x 1,5 mm
2
H07RN-F 5x 1,5 mm
2
24 K H07RN-F 3x 2,5 mm
2
H07RN-F 5x 2,5 mm
2
