Instruções de instalação

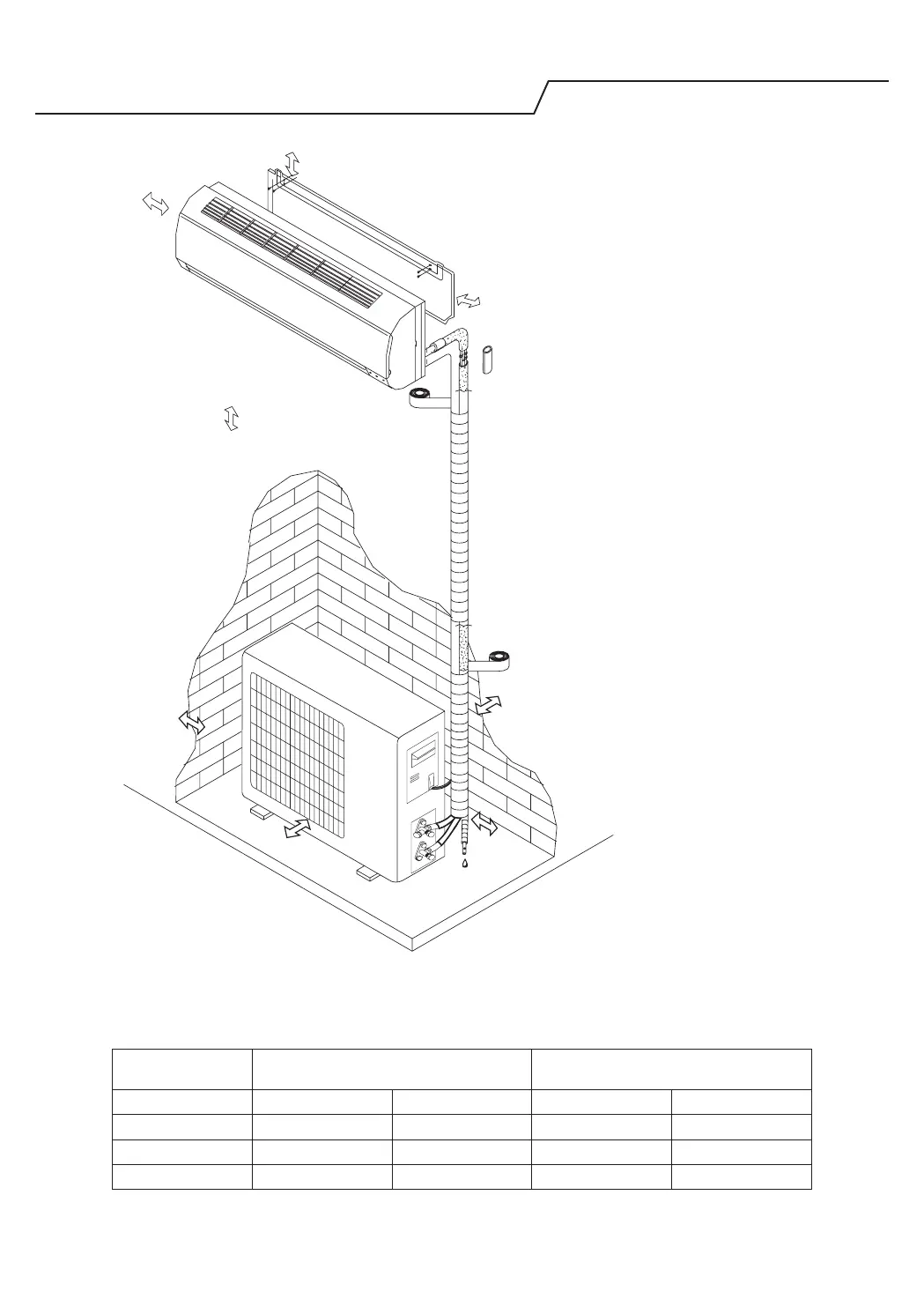

Esquema de instalação
Distância em relação
à parede deve ser
superior a 50 mm
Unidade interior
Unidade exterior
Distância em relação
ao teto deve ser
superior a 200 mm
Distância em relação ao
piso deve ser superior a
2500 mm
Distância da entrada
de ar à parede deve ser
superior a 250 mm
Distância da entrada
de ar à parede deve ser
superior a 250 mm
Distância da saída de ar à parede
deve ser superior a 500 mm
Superior a
250 mm
Para obter mais informações sobre a instalação,
aceda a: docs.whirlpool.eu
Distância em relação
à parede deve ser
superior a 50 mm
NOTA: a gura é apenas uma representação simples
da unidade, pelo que o aspeto pode não corresponder
ao exterior do produto adquirido. A instalação tem de
ser realizada de acordo com os regulamentos nacionais
relacionados com a cablagem, exclusivamente por
pessoal de assistência autorizado.
Ao instalar o cabo de interligação, certique-se de que a cor dos os e o n.º de terminais da unidade exterior são
iguais aos da unidade interior.
Especicações dos cabos
Capacidade
(Btu/h)
Cabo de alimentação Cabo de ligação à corrente
Tipo Secção normal Tipo Secção normal
7K, 9K, 12K H07RN-F 1,0 mm
2
X3 H07RN-F 1,0 mm
2
X5
18K H07RN-F 1,5 mm
2
X3 H07RN-F 1,5 mm
2
X5
24 K H07RN-F 2,5 mm
2
X3 H07RN-F 2,5 mm
2
X5
