Указания по монтажу
хм мж

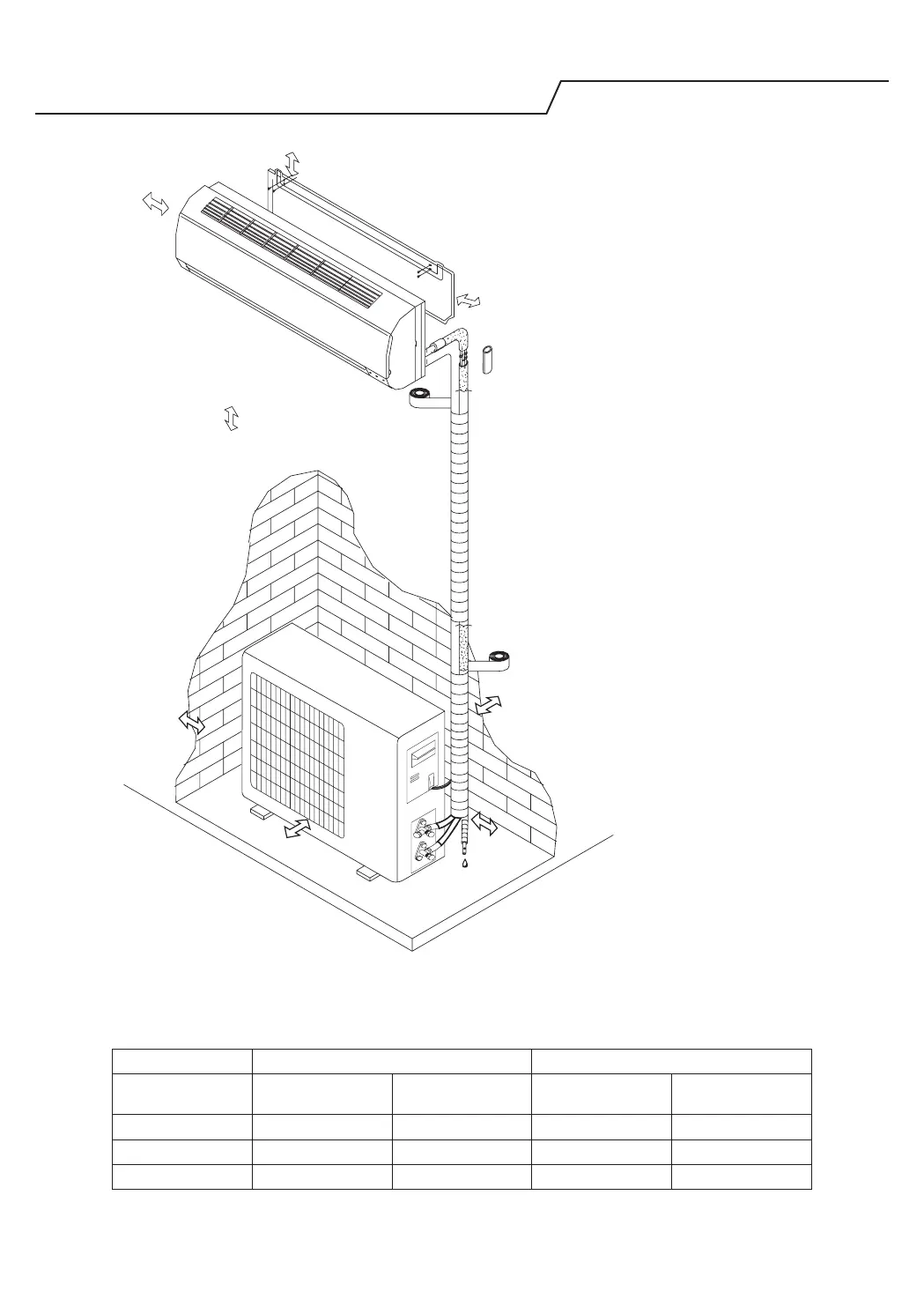

Расстояние от стены
должно составлять
более 50 мм
Вй б
жый б
Расстояние от потолка
должно составлять
более 200 мм
Расстояние от пола
должно составлять
более 2500 мм
Расстояние от
воздухозаборника
до стены должно
составлять более 250 мм
Расстояние от
воздухозаборника
до стены должно
составлять более 250 мм
Расстояние от отверстия для выхода воздуха
до стены должно составлять более 500 мм
Более
250 мм
ПМЕЧЕ: Изображение на рисунке дано в
качестве примера и может не соответствовать в
точности внешнему виду вашего прибора. Монтаж
должен выполняться силами специалистов
сертифицированного сервисного центра в
соответствии с действующими национальными
стандартами электромонтажа.
Пдбю фмю  мж мж й
 б-й: docs.whirlpool.eu
Расстояние от стены
должно составлять
более 50 мм
При монтаже соединительного кабеля обратите особое внимание на совпадение цветов жил и количества
контактов у наружного и внутреннего блока.
Тхч х бй
Емь (ТЕ/ч) Ш  дьый бь
Т
Обыч
ч
Т
Обыч
ч
7K, 9K, 12K H07RN-F 1,0 мм
2
X3 H07RN-F 1,0 мм
2
X5
18K H07RN-F 1,5 мм
2
X3 H07RN-F 1,5 мм
2
X5
24 K H07RN-F 2,5 мм
2
X3 H07RN-F 2,5 мм
2
X5
