Üzembe helyezési útmutató

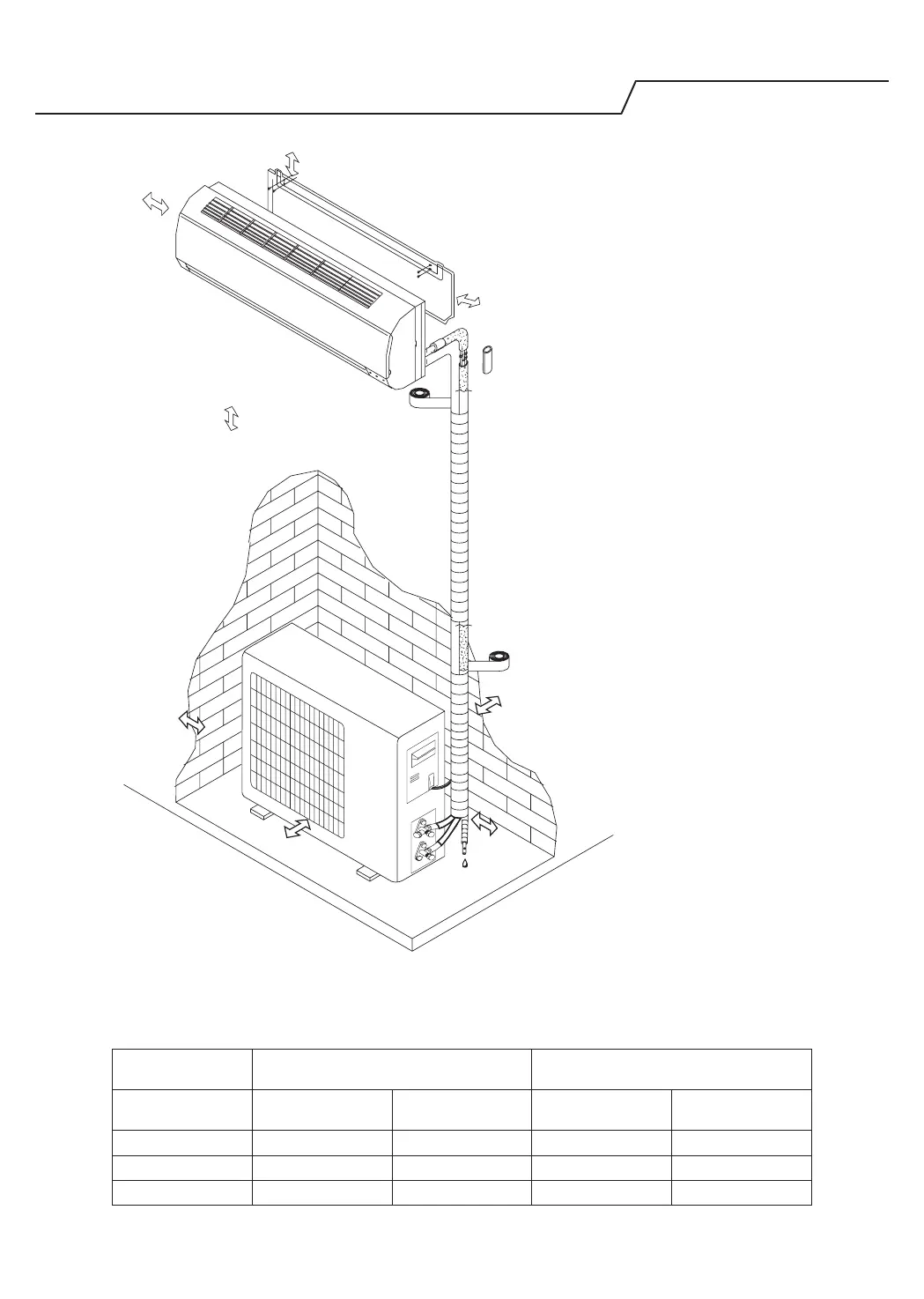

Üzembe helyezési ábra
A faltól mért
távolságnak 50 mm-
nél nagyobbnak
kell lennie
Beltéri egység
Kültéri egység
A mennyezettől mért
távolságnak 200 mm-nél
nagyobbnak kell lennie
A padlótól mért
távolságnak 2500 mm-nél
nagyobbnak kell lennie
A légbevezetés faltól mért
távolságának 250 mm-nél
nagyobbnak kell lennie
A légbevezetés faltól
mért távolságának 250
mm-nél nagyobbnak
kell lennie
A légkivezetés faltól mért távolságának
500 mm-nél nagyobbnak kell lennie
250 mm-nél
nagyobb
Az üzembe helyezéssel kapcsolatos részletes
információért látogassa meg a következő webhelyet:
docs.whirlpool.eu
A faltól mért távolságnak
50 mm-nél nagyobbnak
kell lennie
MEGJEGYZÉS: Az ábra csak az egység egyszerű
bemutatására szolgál, előfordulhat, hogy az Ön által
vásárolt termék külső megjelenése eltér ettől. Az
üzembe helyezést csak erre felhatalmazott szervizes
szakember végezheti az adott ország vezetékezési
szabványainak gyelembevételével.
Csatlakozóvezeték szerelésekor ügyeljen arra, hogy a kültéri egységnél a vezetékek színe és a csatlakozó száma
megegyezzen a beltéri egység értékeivel.
Kábel specikációja
Kapacitás
(Btu/h)
Tápkábel Tápcsatlakozó kábel
Típus
Normál
keresztmetszet
Típus
Normál
keresztmetszet
7K, 9K, 12K H07RN-F 1,0 mm
2
X3 H07RN-F 1,0 mm
2
X5
18K H07RN-F 1,5 mm
2
X3 H07RN-F 1,5 mm
2
X5
24 K H07RN-F 2,5 mm
2
X3 H07RN-F 2,5 mm
2
X5
