- 23 -
Installationsanweisung

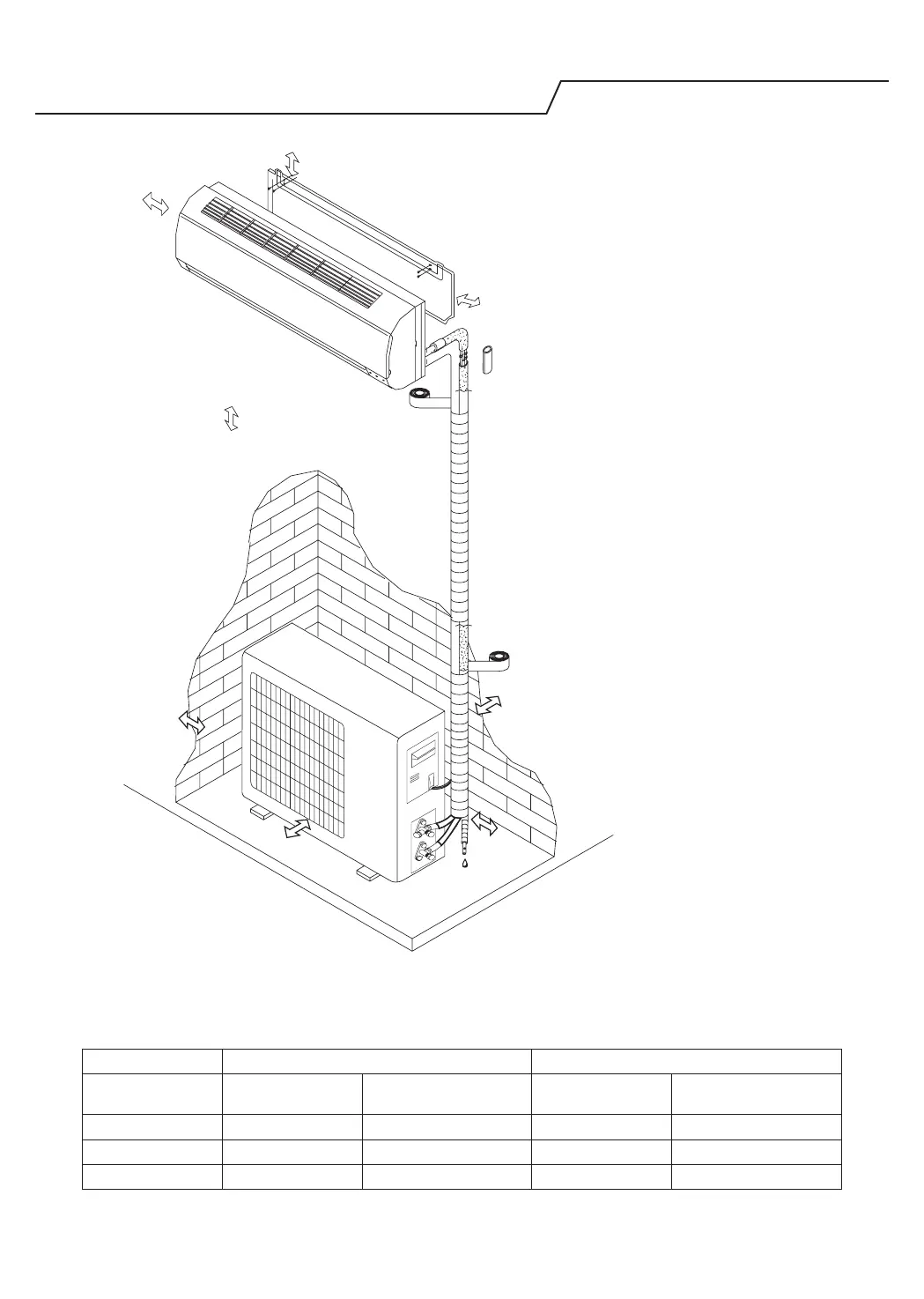

Aufstellungszeichnung
Abstand zur Wand
sollte über 50 mm
sein
Inneneinheit
Außeneinheit
Abstand zur Decke
sollte über 200 mm
sein
Abstand zum Fußboden
sollte über 2500 mm
sein
Abstand des Lufteintritts
zur Wand muss mehr als
250 mm betragen
Abstand des
Lufteintritts zur Wand
muss mehr als 250 mm
betragen
Abstand des Luftauslass zur Wand
muss mehr als 500 mm betragen
Über
250 mm
Für weitere Informationen gehen Sie auf :
docs.whirlpool.eu runtergeladen werden
Abstand zur Wand
sollte über 50 mm
sein
HINWEIS: Die obige Abbildung ist nur eine
schematische Darstellung des Geräts, die evtl.
nicht genau mit dem von Ihnen erworbenen Gerät
übereinstimmt. Die Installation muss entsprechend den
geltenden Vorschriften für Elektroinstallationen von
einem Fachbetrieb vorgenommen werden.
Bei der Installation des Verbindungskabels sicherstellen, dass Kabelfarben und Klemmennummern an Außeneinheit
und Inneneinheit übereinstimmen.
Kabelspezikation
Leistung (Btu/h) Netzkabel Netzanschlusskabel
Typ
Normaler
Querschnittsbereich
Typ
Normaler
Querschnittsbereich
7K, 9K, 12K H07RN-F 1,0mm
2
X3 H07RN-F 1,0mm
2
X5
18K H07RN-F 1,5mm
2
X3 H07RN-F 1,5mm
2
X5
24 K H07RN-F 2,5mm
2
X3 H07RN-F 2,5mm
2
X5
