DSP-AX1/RX-V1
MAIN P. C. B. ( 1 )
–B2 +B2 SPE PRD PRI FLNF FL FRNF FR RLNF RL RRNF RR –B +B G
CNF C –BC +BC RXNF PRI –B RX E R E L E SPA +B2 SPB PRD PRI
RR RRG RLG RL RXG RX RY+ RY–
–B2
G2
+B2
TO : MAIN (2)
FR
FRG
FLG
FL
TO : MAIN (4)
Q580C Q580A
Q521C
Q561 Q511
Q521A
Q525C
Q525A Q566C
Q566A
Q575C Q575A
Q517C Q517A Q570C Q570A Q563C Q563A
FROM : SUB TRANS (2)
FROM : SUB TRANS (2)
TO : MAIN (4)
TO : MAIN (4)
TO : MAIN (2)
IDLING ADJ. (FR)
IDLING ADJ. (RC)
IDLING ADJ. (R)
IDLING ADJ. (RR)
TO : MAIN (2)
IDLING ADJ. (L)
IDLING ADJ. (C)
IDLING ADJ. (RL)IDLING ADJ. (FL)
TO : MAIN (5)
Q514
Q555
Q560 Q508 Q558 Q552

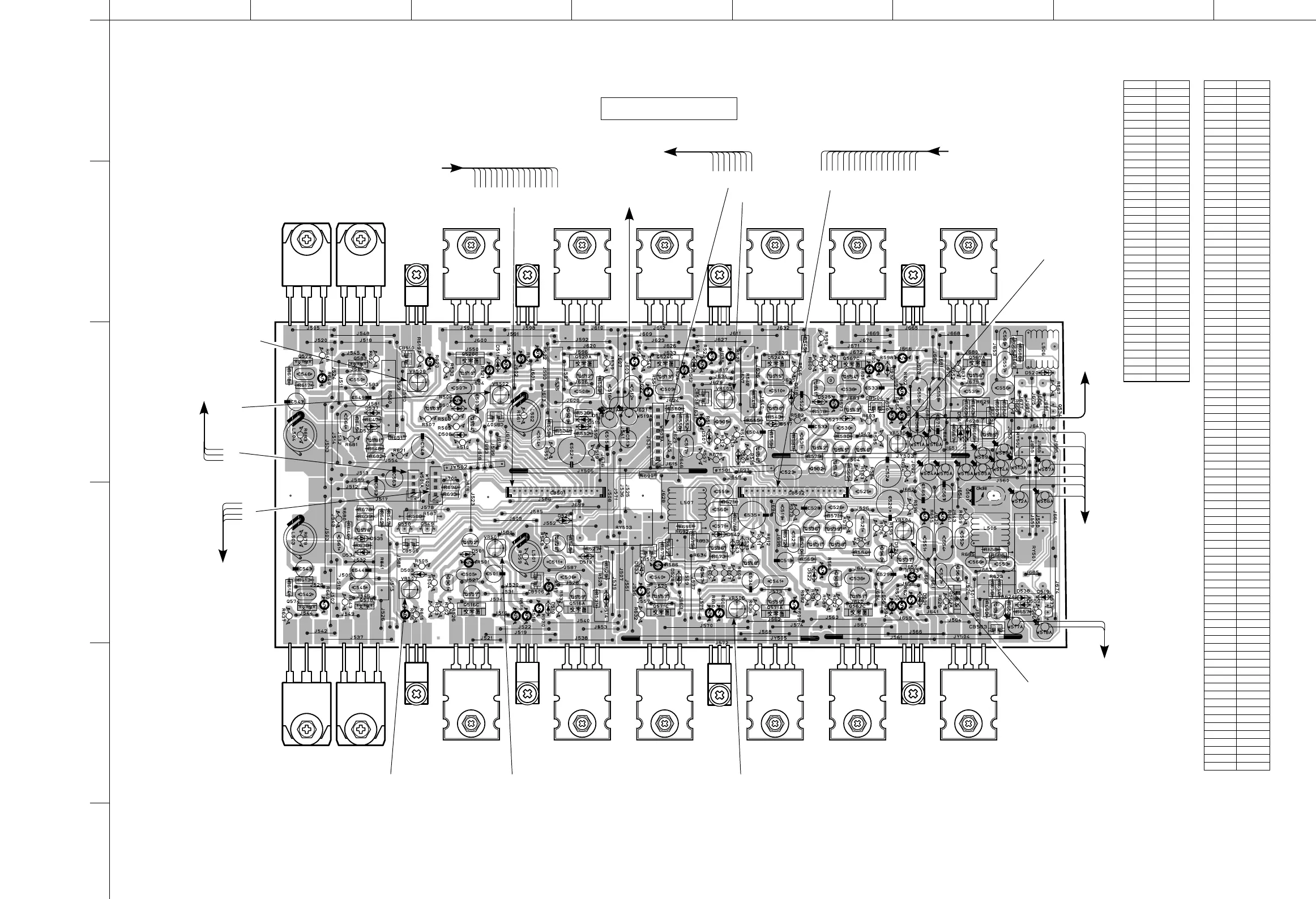

■ PRINTED CIRCUIT BOARD (Foil side)
E-55/J-47
Ref. No. Location
D501 C4
D503 C4
D504 C3
D506 C3
D507 D3
D509 E3
D510 C4
D511 C3
D512 D3
D513 D4
D514 D4
D515 D3
D516 D3
D517 E3
D518 E3
D519 F4
D520 F3
D521 C4
D522 E4
D524 F4
D525 E3
D527 E3
D528 D4
D530 E4
D531 F4
D532 E3
D533 D4
D534 B4
D535 B4
D536 B3
D537 B3
D538 F4
D539 F4
D540 F3
D541 F3
D542 D4
D543 E4
Ref. No. Location
Q501 C4
Q502 C4
Q503 C3
Q504 C3
Q505 D3
Q506 E3
Q507 C4
Q508 C5
Q509 D4
Q510 C3
Q511 C2
Q512 D3
Q513 D3
Q514 D2
Q515 E3
Q516A D4
Q516C C4
Q517A D5
Q517C C5
Q520A D3
Q520C C3
Q521A D2
Q521C C2
Q524A E3
Q524C D3
Q525A E2
Q525C D2
Q528 C4
Q529 C3
Q530 E3
Q531 E4
Q532 E3
Q533 F4
Q534 F3
Q535 E4
Q536 E4
Q537 F4
Q538 E4
Q539 E4
Q540 E4
Q541 E3
Q542 E3
Q543 E3
Q544 E3
Q545 E3
Q546 E3
Q547 D4
Q548 E4
Q549 C4
Q550 B4
Q551 E4
Q552 F5
Q553 F4
Q554 E3
Q555 F2
Q556 F3
Q557 D4
Q558 D5
Q559 E4
Q560 C5
Q561 C2
Q562A F4
Q562C E4
Q563A F5
Q563C E5
Q566A F2
Q566C E2
Q567A F3
Q567C E3
Q570A E5
Q570C D5
Q571A E4
Q571C D4
Q574 B4
Q575A B5
Q575C B5
Q576 B4
Q578 B4
Q579 B3
Q580A B2
Q580C B2
Q581 B3
Q583 B3
Q584 F4
Q585 F3
Q586 D4
● Semiconductor Location
