Yamaha MW10 Service Manual

11
MW10

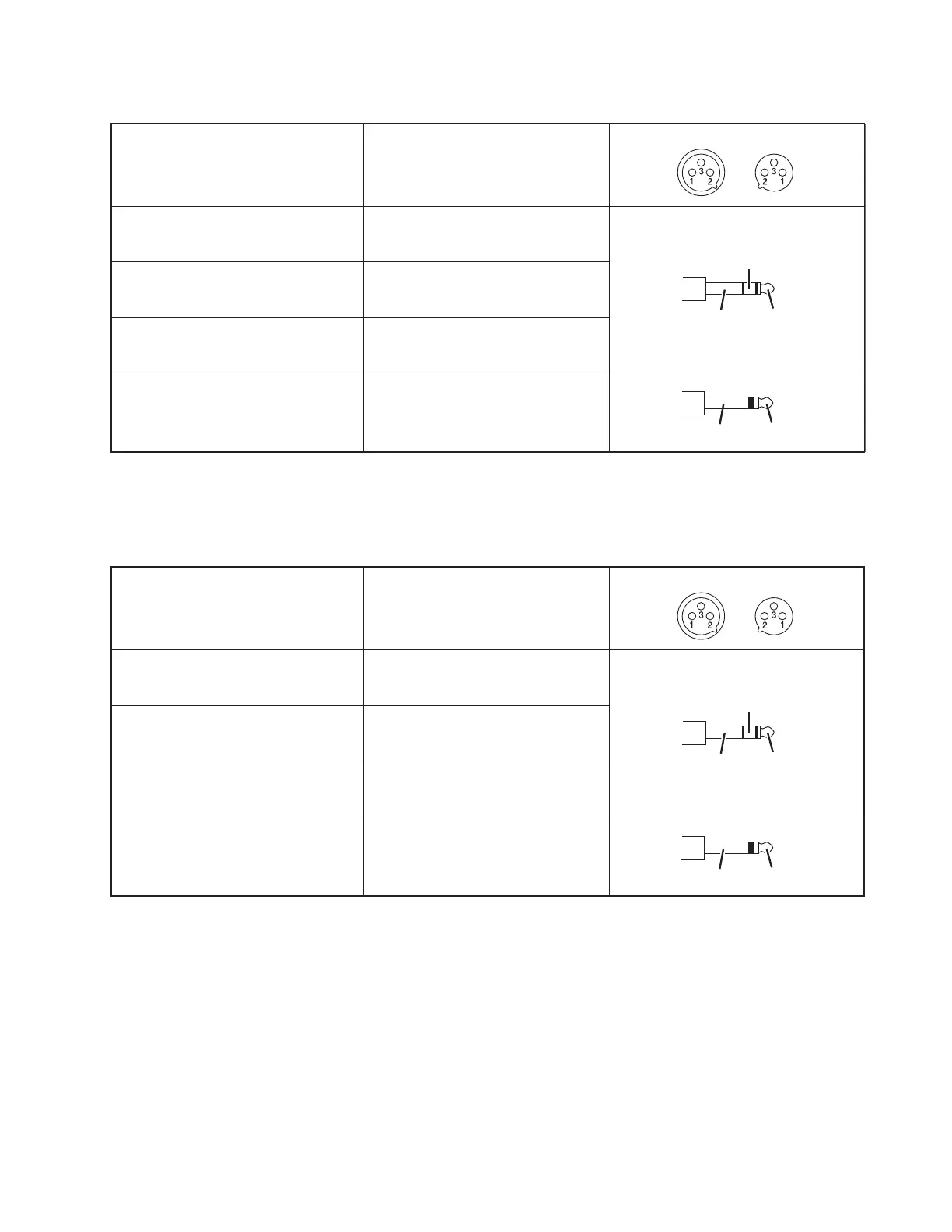

Connector Polarities
MIC INPUT
Pin 1: Ground
Pin 2: Hot (+)
Pin 3: Cold (-)
LINE INPUT (monaural channels),
ST OUT, C-R OUT
AUX1, AUX2 *
Tip: Hot (+)
Ring: Cold (-)
Sleeve: Ground
Tip: Output
Ring: Input
Sleeve: Ground
PHONES
Tip: L
Ring: R
Sleeve: Ground
RETURN, LINE INPUT (stereo channels)
Tip: Hot
Sleeve: Ground
INPUT OUTPUT
Sleeve Tip
Ring
Sleeve Tip
* These jacks will also accept connection to monaural phone plugs. If you use monaural plugs, the connection will be unbalanced.
MIC INPUTINSERTININIININSERT I/O
INSERT I/O
Sleeve Tip
＊ これらの端子に、モノラルタイプのフォーン端子を使用することもできます。その場合は、アンバランスとなります。
MIC INPUT
ピン１：グラウンド
ピン２：ホット(+)
ピン３：コールド(-)
LINE INPUT（モノラルチャンネル）,
ST OUT, C-R OUT
AUX1, AUX2 ＊
チップ：ホット(+)
リング：コールド(-)
スリーブ：グラウンド
INSERT I/O
チップ：Output
リング：Input
スリーブ：グラウンド
PHONES
チップ：L
リング：R
スリーブ：グラウンド
RETURN,
LINE INPUT（ステレオチャンネル）
チップ：ホット
スリーブ：グラウンド
INPUT OUTPUT
チップ
端子接続の極性
リング
スリーブ
チップ
スリーブ
