13
MG82CX/MG102C

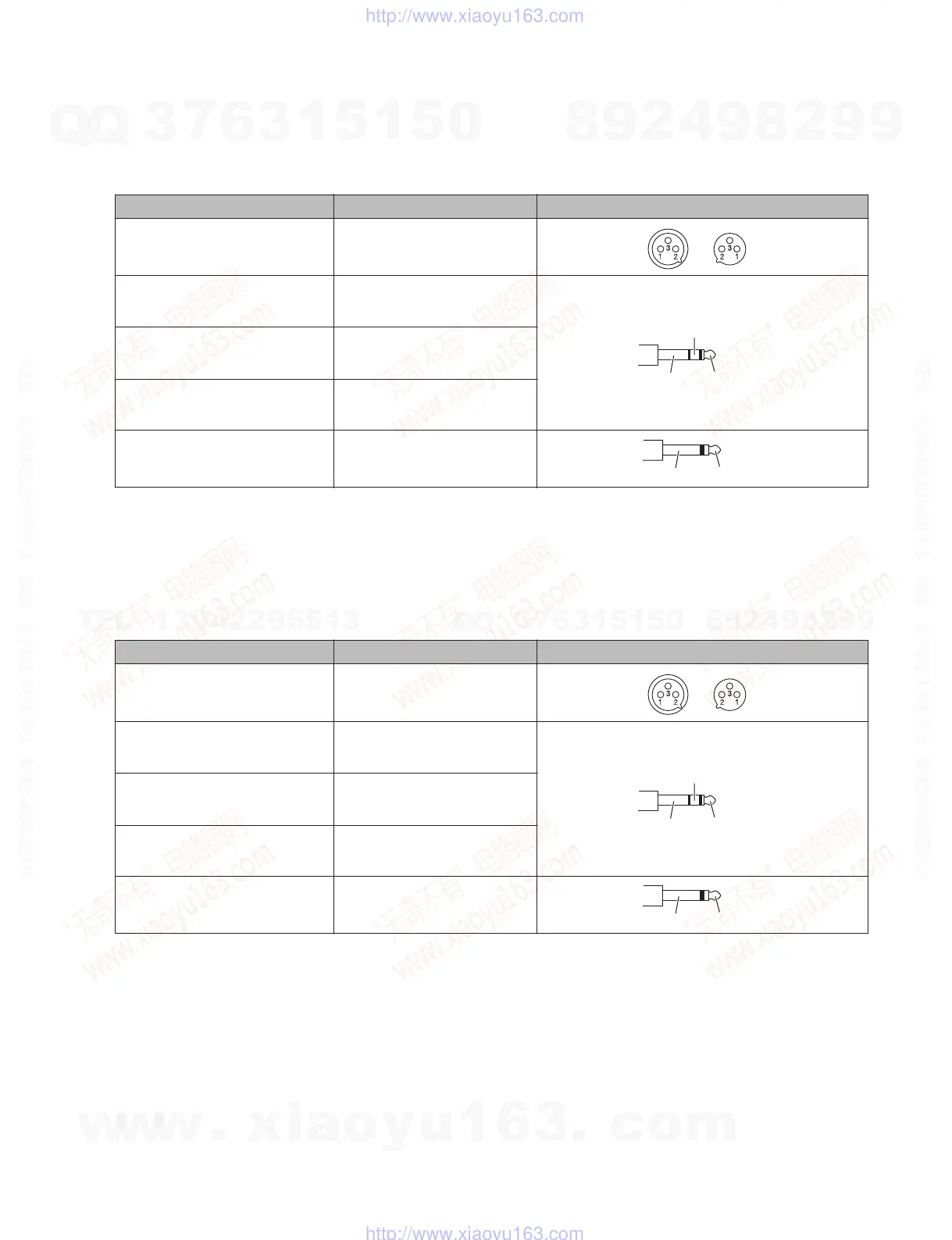

端子一覧
*これらの端子にモノラルタイプのフォーン端子を使用することもできます。その場合は、アンバランスになります。
入出力端子名 端子の極性 端子の形状
MIC INPUT
ピン 1: グラウンド
ピン 2: ホット (+)
ピン 3: コールド (‒)
LINE INPUT(CH1、2)
STEREO OUT、MONITOR、
EFFECT (AUX)*
チップ : ホット (+)
リング : コールド (‒)
スリーブ : グラウンド
INSERT
チップ : Output
リング : Input
スリーブ : グラウンド
PHONES
チップ : L
リング : R
スリーブ : グラウンド
RETURN
LINE INPUT
(CH3/4 〜 7/8 (3/4 〜 9/10))
チップ : ホット
スリーブ : グラウンド
OUTPUT
INPUT
チップスリーブ
リング
チップスリーブ
Jack List
* These jacks will also accept connection to monaural phone plugs. If you use monaural plugs, the connection will be unbalanced.
Input and Output Jacks Polarities Configurations
MIC INPUT Pin 1: Ground
Pin 2: Hot (+)
Pin 3: Cold (–)
LINE INPUT(CHs 1, 2)
STEREO OUT, MONITOR OUT,
EFFECT (AUX)*
Tip: Hot (+)
Ring: Cold (–)
Sleeve: Ground
INSERT Tip: Output
Ring: Input
Sleeve: Ground
PHONES Tip: L
Ring: R
Sleeve: Ground
RETURN
LINE INPUT
(CHs 3/4 to 7/8 (CHs 3/4 to 9/10))
Tip: Hot
Sleeve: Ground
OUTPUTINPUT
TipSleeve
Ring
TipSleeve
