MG82CX/MG102C
Bottom case assembly
（ボトムケースAssy）
Shield DSP
（シールドDSP）
DSP
MAIN8 MAIN
MAIN8 JACK
Push button HPF
（ボタンHPF）
Knob joint HPF
（ノブ継ぎ手HPF）
Push button HPF
（ボタンHPF）
Knob joint VRS
（ノブ継ぎ手VRS）
Knob joint VRS
（ノブ継ぎ手VRS）
[80]
[163B]
[100]
Push button PFL
（ボタンPFL）
Push button PFL
（ボタンPFL）
Push button PFL
（ボタンPFL）
Spacer
（6角スペーサーL16）
（MAIN8 シートの引っ掛け位置）
Engagement points on the MAIN8 circuit board
2-3 DSP シート
2-3-1 MAIN8 シートを裏返し、[80] のネジ 2 本を外し
て DSP シートを引き抜きます。（図 2）
2-4 MAIN8 シート
2-4-1 MAIN8 シート表側の六角スペーサー 1 個を外し
て、MAIN8 シートからシールド DSP を外します。
2-4-2 MAIN8 シートからノブ継ぎ手、ボタンを外します。
※ ノブ継ぎ手とボタンは MAIN8 シートの構成部品
ではありません。MAIN8 シートを交換する場合は、
ノブ継ぎ手とボタンを取り外して新しい MAIN8
シートに取り付けてください。
※ MAIN8 シートを取り付けるときは、ボトムケース
Ass'y にある 7 個所のツメに MANI8 シートが引っ
掛かるように取り付けてください。（写真 1）

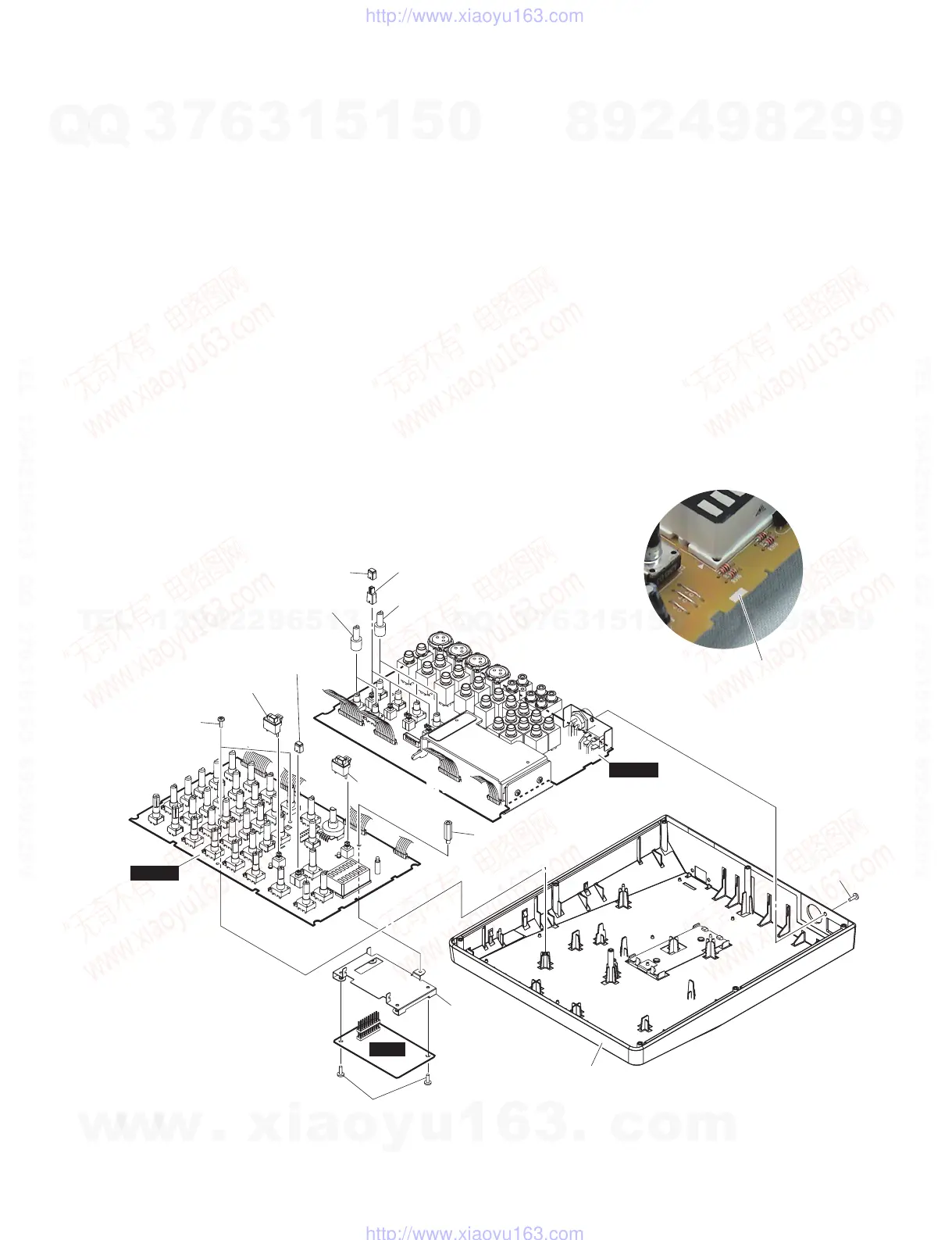

Fig.2( 図 2)
[80]: BindHeadTappingScrew-B（B タイト＋ BIND）3.0X8MFZN2B3(WE774400)
[100]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X8MFZN2W3(WE774300)
[163]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X8MFZN2B3(WE774400)
2-3 DSP Circuit Board
2-3-1 Reverse the MAIN8 circuit board and remove the
two (2) screws marked [80]. The DSP circuit board
can then be pulled out. (Fig. 2)
2-4 MAIN8 Circuit Board
2-4-1 Remove the spacer on the upper side of the
MAIN8 circuit board. The shield DSP can then be
removed from the MAIN8 circuit board.
2-4-2 Remove the knob joints and push buttons from the
MAIN8 circuit board.
* The knob joints and push buttons are not
components of the MAIN8 circuit board. When
replacing the MAIN8 circuit board, remove the
knob joints and push buttons and install them
on the new MAIN8 circuit board.
* When installing the MAIN8 circuit board, fi t the
seven (7) claws on the bottom case assembly
to the MANI8 circuit board. (Photo 1)
