Yamaha P-85 - DM Circuit Board

7
P-85/P-85S
DM
JK
HP
AM
[30A][30B][32]
[30B] [32]
[30B]
[36]
[30A]
<Rear view>
<Top view>
[30C] [30C]
Lower case assembly
（下ケース Assy）
Speaker L
（スピーカ L）
Speaker R
（スピーカ R）
[30D]
[30D]

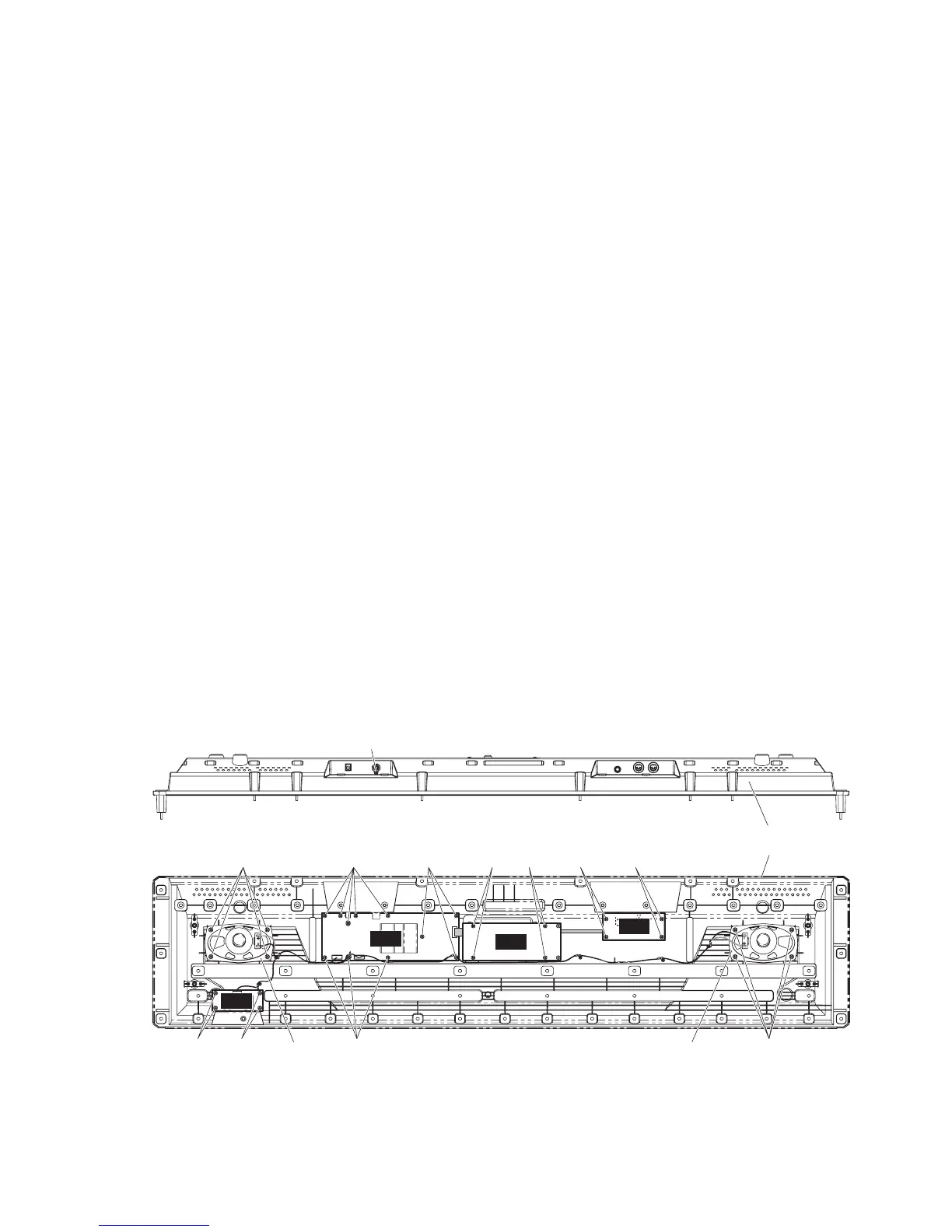

Fig. 2
（図 2）
[30]:BindHeadTappingScrew-B（Bタイト＋BIND）3.0X8MFZN2W3(WE774300)
[32]:BindHeadTappingScrew-B（Bタイト＋BIND）4.0X10MFZN2W3(WE974500)
2. DM Circuit Board
(Time required: About 11 minutes)
2-1
Remove the lower case assembly. (See procedure 1.)
2-2 Remove the four (4) screws marked [30A]. The
DM circuit board can then be removed. (Fig. 2)
3. AM Circuit Board
(Time required: About 12 minutes)
3-1
Remove the lower case assembly. (See procedure 1.)
3-2 Remove the eleven (11) screws marked [30B] and
the screw marked [36]. The AM circuit board can
then be removed. (Fig. 2)
4. JK Circuit Board
(Time required: About 11 minutes)
4-1
Remove the lower case assembly. (See procedure 1.)
4-2 Remove the four (4) screws marked [30C]. The JK
circuit board can then be removed. (Fig. 2)
5. HP Circuit Board
(Time required: About 11 minutes)
5-1
Remove the lower case assembly. (See procedure 1.)
5-2 Remove the four (4) screws marked [30D]. The
HP circuit board can then be removed. (Fig. 2)
6. Speaker
(Time required: About 11 minutes)
6-1
Remove the lower case assembly. (See procedure 1.)
6-2 Remove the four (4) screws marked [32]. The
speaker can then be removed. (Fig. 2)
* The right and left speakers can be removed in
the same way.
2. DM シート
（所要時間：11 分）
2-1 下ケース Assy を外します。（1 項参照）
2-2 [30A] のネジ 4 本を外し、DM シートを外します。
（図 2）
3. AM シート
（所要時間：12 分）
3-1 下ケース Assy を外します。（1 項参照）
3-2 [30B] のネジ 11 本と [36] のネジ 1 本を外し、AM
シートを外します。（図 2）
4. JK シート
（所要時間：11 分）
4-1 下ケース Assy を外します。（1 項参照）
4-2 [30C] のネジ 4 本を外し、JK シートを外します。
（図2）
5. HP シート
（所要時間：11 分）
5-1 下ケース Assy を外します。（1 項参照）
5-2 [30D] のネジ 4 本を外し、HP シートを外します。
（図 2）
6. スピーカ
（所要時間：11 分）
6-1 下ケース Assy を外します。（1 項参照）
6-2 [32] のネジ 4 本を外し、スピーカを外します。（図 2）
※ 左右のスピーカは、それぞれ同じ方法で外すこと
ができます。
