Accuphase E-213 Service Information

-９-

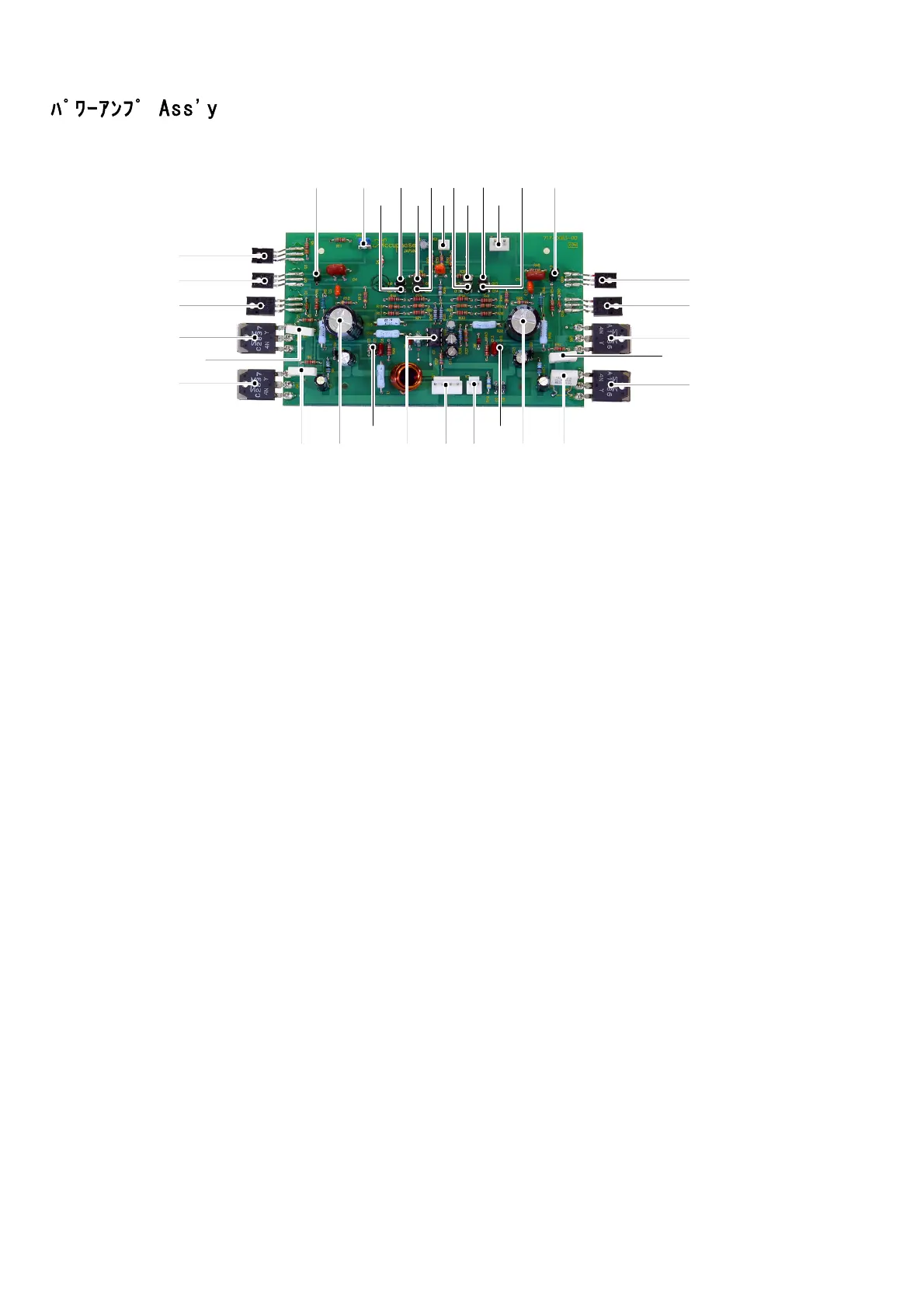

Po
w
er
A
mp
A
ssembly (717-0083-00)
PC Board 115-1607-00
PCﾎﾞｰﾄﾞ
Heat Sink 240-0085-03
ﾋｰﾄｼﾝｸ
Transistor Insulator 250-1156-04
絶縁ｽﾍﾟｰｻ
Connector Plug K1 308-0411-00
ｺﾈｸﾀﾌﾟﾗｸﾞ K2 308-0206-00
K3 308-0212-00
TP1 308-0221-00
Potentiometer VR1 583-0134-00
半固定抵抗器
IC IC1 UPC4570C
Diode D1,10 1SS81
ﾀﾞｲｵｰﾄﾞ D2,7,8,9 1SR139-400
D3,4 MA165
Zener Diode D5,6 HZ153L
ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ
Q1 2SC4793
Q2 2SA1507-S/T
Q3 2SC4685
Q4,5 2SC2837-O/P/Y
Transistor Q6 2SA1145-Y
ﾄﾗﾝｼﾞｽﾀ Q7 2SC2710-O/Y
Q8,11,12,15 2SC3478-K/U
Q9,10,13,14 2SA1376-K/U
Q16 2SA1150-O/Y
Q17 2SC2705-Y
Q18 2SA1837
Q19 2SC3902-S/T
Q20,21 2SA1186-O/P/Y
Choke Coil L1 506-0008-00
ﾁｭｰｸｺｲﾙ
Electorlytic C1,18 CE04W2A100VRE 10uF / 100V
Capacitor C3,14 CE04W2A471VRE 470uF / 100V
ｱﾙﾐ電解ｺﾝﾃﾞﾝｻ C5,15 CE04W1C471VK 470uF / 160V
C7,12 CE04W1C101CZE 100uF / 160V
C8 CE04W1H100CZE 10uF / 50V
C10,11 CE04W1H100VPE 10uF / 50V
Polyester Film C6,13 CF922MF1H682J-B 6,800pF /50V
Capacitor
ﾎﾟﾘｴｽﾃﾙｺﾝﾃﾞﾝｻ
Polypropylene C2,17 CQ922N2A102JAPSF 1,000pF /50V
Capacitor C4,16 CQ922PG2J151KDAMGF 150pF / 630V
ﾎﾟﾘﾌﾟﾛﾋﾟﾚﾝｺﾝﾃﾞﾝｻ C9 CQ922N2A152JAPSF 1,500pF/100V
R3,4,50,51 RD142EA822J 8.2kΩ 1/4W
R5 RD142EA302J 3kΩ 1/4W
R6,54 RD142EA2R2J 2.2Ω 1/4W
R10,46 RD142EA102J 1kΩ 1/4W
R11 RD142EA511J 510Ω 1/4W
Carbon Film Resistor R12,25,45 RD142EA471J 470Ω 1/4W
炭素皮膜抵抗器 R13,44 RD142EA472J 4.7kΩ 1/4W
R17,19,21,23 RD142EA220J 22Ω 1/4W
33,34,39,41
R18,22,31,40 RD142EA303J 30kΩ 1/4W
R20,43 RD142EA222J 2.2kΩ 1/4W
R24,35 RD142EA101J 100Ω 1/4W
R27,37 RD142EA753J 75kΩ 1/4W
R30 RD142EA473J 47kΩ 1/4W
R32 RD142EA363J 36kΩ 1/4W
Fuse Resistor R8,49 RF142EA101G-P 100Ω 1/4W
ﾌｭｰｽﾞ抵抗器 R9,47 RF142EAR10J 1Ω 1/4W
R42 RF142EAR47J 4.7Ω 1/4W
Metal Film Resistor R26,28 RN142EK1821F 1.82kΩ 1/4W
金属皮膜抵抗器 R29 RN142EK39R2F 39kΩ 1/4W
R36 RN142EK7680F 768Ω 1/4W
Oxide Metal Film R7,48 RS143DA221JS-P 220Ω 2W
Resistor R14,38 RS143DA562JS-P 5.6kΩ 2W
金属酸化物皮膜抵抗器 R15 RS143DA470JS-P 470Ω 2W
R16 RS143DA100JS-P 10Ω 2W
Metal Plate Resistor R1,2,52,53 RW993DJR22K-H 0.22Ω 2W
金属板抵抗器
Q4
R1
C3
Q7
IC1
K1
K3
Q16
C14
R52
R51
R2
Q20
Q21
Q5
Q3
Q2
Q1
Q6
Q17
Q19
Q18
VR1
K2
TP1
Q8
Q9
Q11
Q10
Q12
Q13
Q15
Q14
